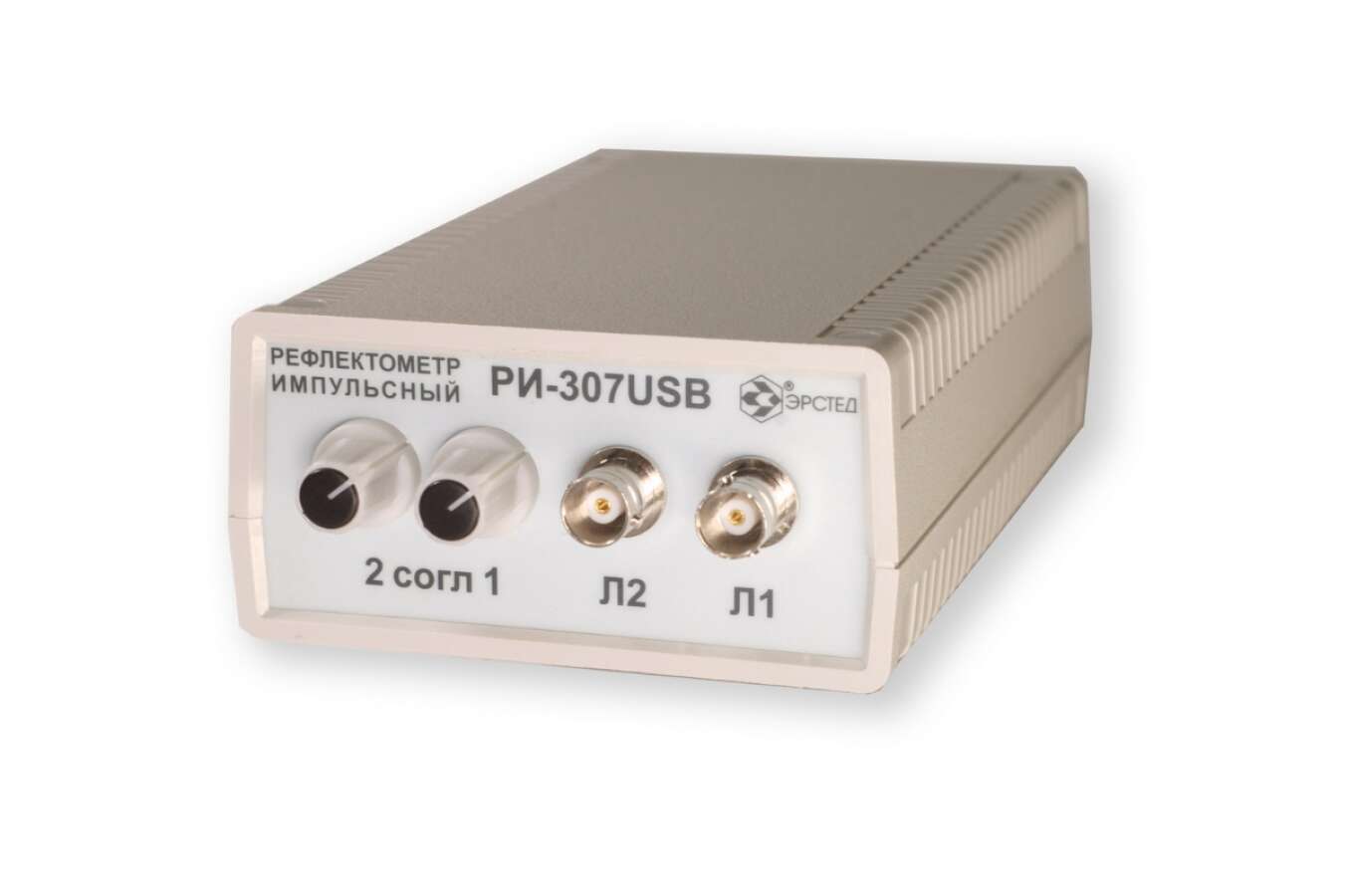

РИ-307USBм «СТРИЖ» - рефлектометр

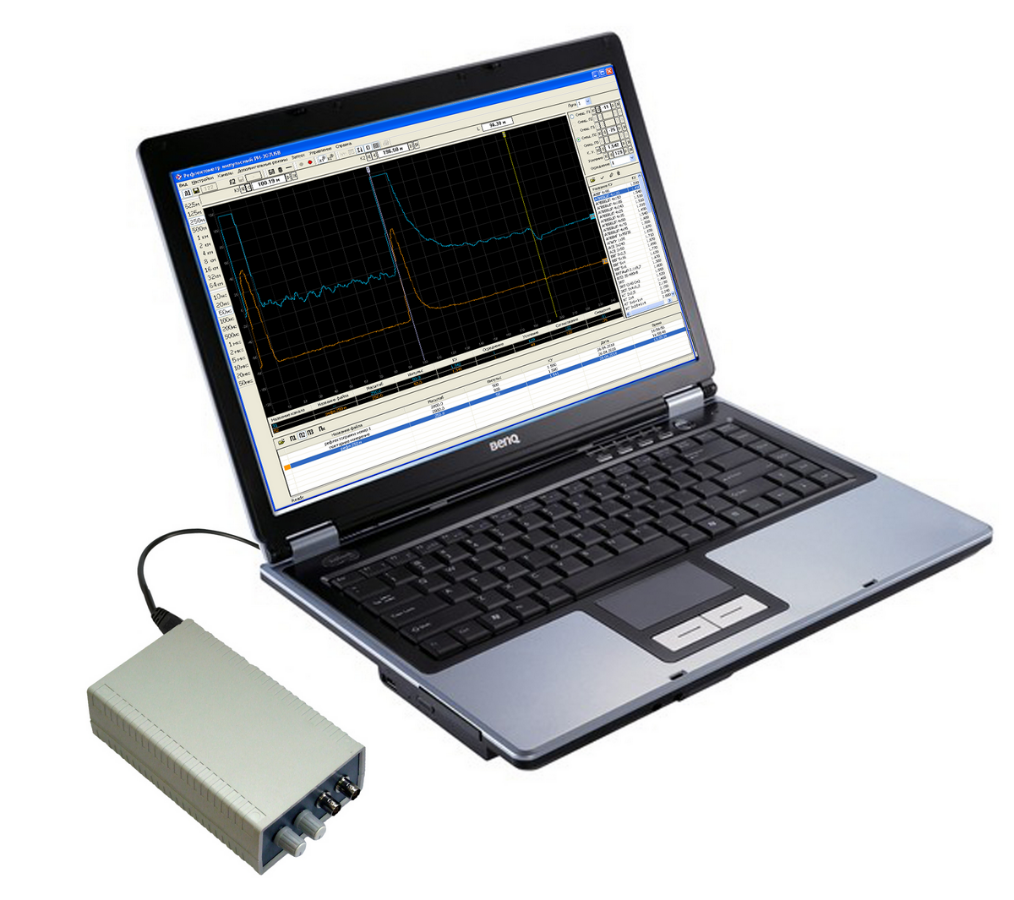

РИ-307USBм является полным функциональным аналогом РИ-307 при существенно меньшей цене и габаритах. РИ-307USBм предназначен для работы в едином комплексе с персональным компьютером. Импульсный рефлектометр РИ‑307USBм – это двухканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар, «мерцающие» неоднородности). Импульсный рефлектометр РИ-307USBм заменяет приборы: ИР-10, ИР-10М, РИ-10, РИ-10М, РИ-10М1, РИ-10М2 (блок рефлектометра), РИ-20, РИ-20М1.
Назначение Прибор РИ-307USBм
-
предназначен для проведения следующих измерений
-
на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом:
-
измерение длин кабелей;
-
измерение расстояний до неоднородностей волнового сопротивления или повреждений;
-
измерение коэффициента укорочения линии при известной ее длине;
-
определение характера повреждений;
Область применения
-
Импульсный рефлектометр РИ-307USBм применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
-
медножильные кабели связи (ТПП, МКС и т.п.);
-
кабели сигнализации и управления (СБПЗАВпШп и т.п.);
-
силовые кабели (АСБ, ВВГ, СИП и т.п.);
-
воздушные кабельные линии; компьютерные сети (СКС и т.п.);
-
телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
-
для определения длины кабеля при его производстве, складировании и торговле.
|
|
Технические характеристики рефлектометра РИ-307USBм:
| Параметр | Значения |
| Диапазон измерения расстояния (временной задержки) | от 0 до 64000 м (от 0 до 640 мкс) |
| Поддиапазоны измерений |
0 – 62,5 м (0 – 0,625 мкс), 0 – 125 м (0 – 1,25 мкс); 0 - 250 м (0 – 2,5 мкс); 0 - 500 м (0 -5 мкс); 0 - 1000 м (0 - 10 мкс); 0 - 2000 м (0 - 20 мкс); 0 - 4000 м (0 - 40 мкс); 0 - 8000 м (0 - 80 мкс); 0 - 16000 м (0 - 160 мкс); 0 - 32000 м (0 - 320 мкс); 0 - 64000 м (0 - 640 мкс) |
| Погрешность измерения расстояния | от 12,5 см до 8 м в зависимости от поддиапазона измерений. |
| Диапазон согласованных сопротивлений | от 25 Ом до 600 Ом |
| Длительность зондирующего импульса | от 10 нс до 50 мкс |
| Амплитуда зондирующего импульса | не более 10 В |
| Чувствительность приёмного тракта | 1 мВ |
| Диапазон установки коэффициента укорочения | от 1.000 до 3.000, с шагом 0.001 |
| Время непрерывной работы | не ограничено |
| Габаритные размеры | 175х95х47 мм |
| Диапазон рабочих температур | от -20 °С до +40 °С |
| Масса прибора с аккумуляторной батареей | не более 0,3 кг |
Комплект поставки РИ-307USBм:
| № | Наименование | Количество |
| 1. | Рефлектометр импульсный РИ-307USBм | 1 |
| 2. | Кабель USB 2.0 (A – B) | 1 |
| 3. | Кабель соединительный 1,5 м | 2 |
| 4. | Руководство по эксплуатации РЭ | 1 |
| 5. | Компакт-диск с программным обеспечением | 1 |
| 6. | Сумка для аксессуаров | 1 |
Дополнительная комплектация РИ-307USBм:
(Поставляется по отдельному заказу)| № | Наименование |
| 1. | Расширенная версия ПО - для РИ-307 USBм |
