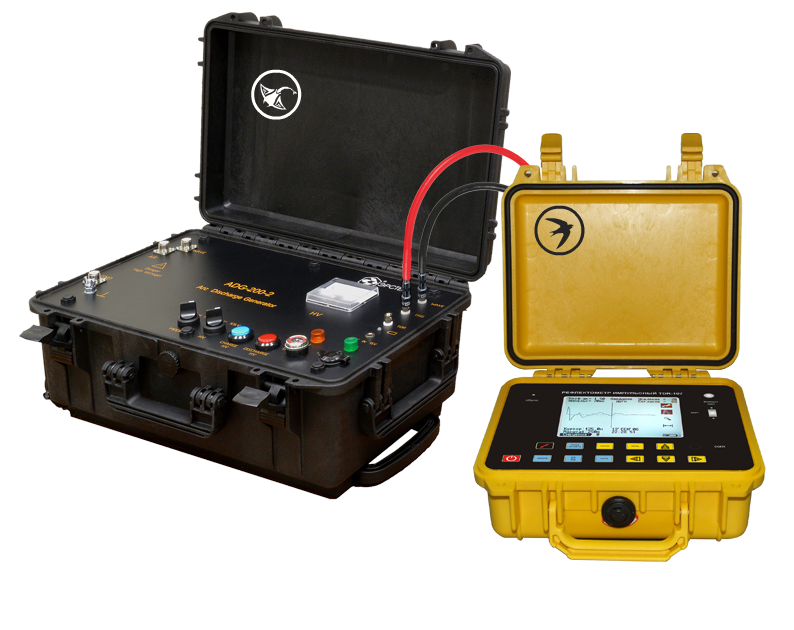

TDR-107 «СТРИЖ» + ADG-200-2 «СКАТ-М» — комплект дистанционной локации

Под заказ
Производитель: Эрстед
Гарантия: 12 мес.
Цена по запросу

Назначение рефлектометра TDR-107:

TDR-107 – это малогабаритный прибор, предназначенный для работы как в полевых, так и в стационарных условиях. Основное применение прибора – проведение измерений на симметричных и несимметричных кабелях методами рефлектометрии: импульсным и импульсно-дуговым.

Прибор обеспечивает:

    Измерение длин кабелей;
    Измерение расстояний до неоднородностей волнового сопротивления или повреждений;
    Измерение расстояния до повреждения на силовых кабелях, используя импульсно-дуговой метод (в составе ЛВИ);
    Измерение коэффициента укорочения линии при известной ее длине;
    Определение характера повреждений;
    Запись в память и воспроизведение из нее до 100 рефлектограмм для последующей их обработки в стационарных условиях;
    Отображение результатов измерений на экране ЖКИ с разрешающей способностью 320х240 точек.

В основном режиме реализован метод импульсной рефлектометрии, который основывается на явлении частичного отражения электромагнитных волн в местах изменения волнового сопротивления цепи (неоднородностей). Неоднородности волнового сопротивления являются следствием нарушения технологии производства кабелей, а также вследствие механических и электрических повреждений цепей при строительстве и эксплуатации линий. Неоднородность возникает в местах подключения к линии каких-либо устройств (муфта, отвод, сростка кабеля, катушка Пупина и т.д.), либо в местах неисправностей (обрыв, короткое замыкание, намокание сердечника кабеля, утечка на землю, утечка на соседний провод, разбитость пар и т.д.). Метод импульсной рефлектометрии позволяет фиксировать множественные неоднородности, как дискретные, так и протяжённые, в зависимости от соотношения их длины и минимальной длины волны спектра зондирующего импульса.

В режиме измерений по импульсно-дуговому методу осуществляется локализация замыканий с высоким сопротивлением в месте дефекта, которая обычно затруднительна в основном режиме. Реализация импульсно-дугового метода осуществляется при использовании прибора TDR-107 совместно с генератором высоковольтных импульсов. Обнаружение неисправностей кабеля по импульсно-дуговому методу основано на сопоставлении рефлектограмм исправного и неисправного кабеля. Для получения рефлектограммы неисправного кабеля, посредством с генератора высоковольтных импульсов создаётся кратковременный пробой (электрическая дуга) в месте неисправности с одновременным проведением измерения TDR-107. По своим физическим свойствам, электрическая дуга имеет низкое сопротивление, поэтому в месте неисправности на рефлектограмме будет наблюдаться неоднородность, характерная для короткого замыкания.

Технические характеристики рефлектометра TDR-107:

Параметр Значение
Режимы измерений Импульсный (TDR);
Импульсно-дуговой (Arc-Reflection);
Дисплей Монохромный ЖКИ 5,7" (320x240 пикселей)
Диапазон измерения расстояния (временной задержки) от 0 до 50000 м (от 0 до 500 мкс)
Поддиапазоны измерения расстояния (временной задержки) 0 - 250 м (0 - 2.5 мкс);
0 - 5000 м (0 - 50 мкс);
0 - 500 м (0 -5 мкс);
0 - 12500 м (0 - 125 мкс);
0 - 1000 м (0 - 10 мкс);
0 - 25000 м (0 - 250 мкс);
0 - 2500 м (0 - 25 мкс);
0 - 50000 м (0 - 500 мкс)
Инструментальная погрешность измерения расстояния от 0.04% до 0.4 %
от поддиапазонз измерений
(от 1 м до 20 м, при КУ=1.50)
Эффективная частота дискретизации 100 МГц
Диапазон согласованных сопротивлений от 25 Ом до 600 Ом
Длительность зондирующего импульса от 10 не до 100 мкс
Амплитуда зондирующего импульса 10 В на согласованную нагрузку
Чувствительность приёмного тракта не хуже 1 мВ
Диапазон перекрываемого затухания не менее 80 дБ
Диапазон установки коэффициента укорочения от 1.00 до 3.00, с шагом 0.01
Диапазон регулировки временной задержки (импульсно-дуговой метод) от 0 до 4 мс, с шагом 0,2 мс
Синхронизация (импульсно-дуговой метод Измерительный вход
Вход TRIG
Емкость энергонезависимой памяти рефлектограмм 100
Интерфейс с ПК COM-порт RS-232
Время непрерывной работы от аккумуляторной батареи не менее 8 часов
Время непрерывной работы через зарядное устройство не ограничено
Габаритные размеры 70x246x124 мм
Диапазон рабочих температур от -20 °С до +40 °С
Масса прибора с аккумуляторной батареей не более 2,5 кг

Комплект поставки TDR-107+ ADG-200

Наименование Количество
1 Рефлектометр импульсный TDR-107 1
2 Зарядное устройство 1
3 Кабель соединительный 1.0 м, 75 Ом, BNC.M-крокодил 2
4 Кабель соединительный 1.0 м, 75 Ом, BNC.M-BNC.M 2
5 Руководство по эксплуатации TDR-107 1
6 Компакт-диск с программным обеспечением 1
7 Сумка для аксессуаров 1
8 COM-кабель для подключения к ПК 1
9 Генератор дуговых разрядов ADG-200 1
