ДЕФЕКТОПОИСКОВЫЙ КОМПЛЕКС Сталкер ВЛ

ДЕФЕКТОПОИСКОВЫЙ КОМПЛЕКС Сталкер ВЛ
Гарантия
18 мес.
  • Описание
  • Комплектация
  • Видео

Назначение:

Дефектопоисковый комплекс "Сталкер ВЛ" предназначен для определения в распределительных сетях 6/10 кВ воздушных (кабельных) линий с изолированной нейтралью однофазного замыкания на землю (далее ОЗЗ) и локализации места без отключения линии, позволяя отказаться от метода кратковременных отключений фидеров подстанций и распределительных устройств.

Общие особенности:

  • Определение поврежденного фидера и места с ОЗЗ при токах замыкания на землю порядка сотен миллиампер;
  • Нахождение мест повреждения без дополнительных кабельных вставок и искусственного увеличения рабочего тока на землю;
  • Поиск повреждения не зависит от нагруженности фидера и может вестись без отключения потребителей, в частности на нефтяных месторождениях, где отключение потребителей приводит к значительным потерям;
  • Применение одного генератора на 2 секции;
  • Высокая помехоустойчивость.

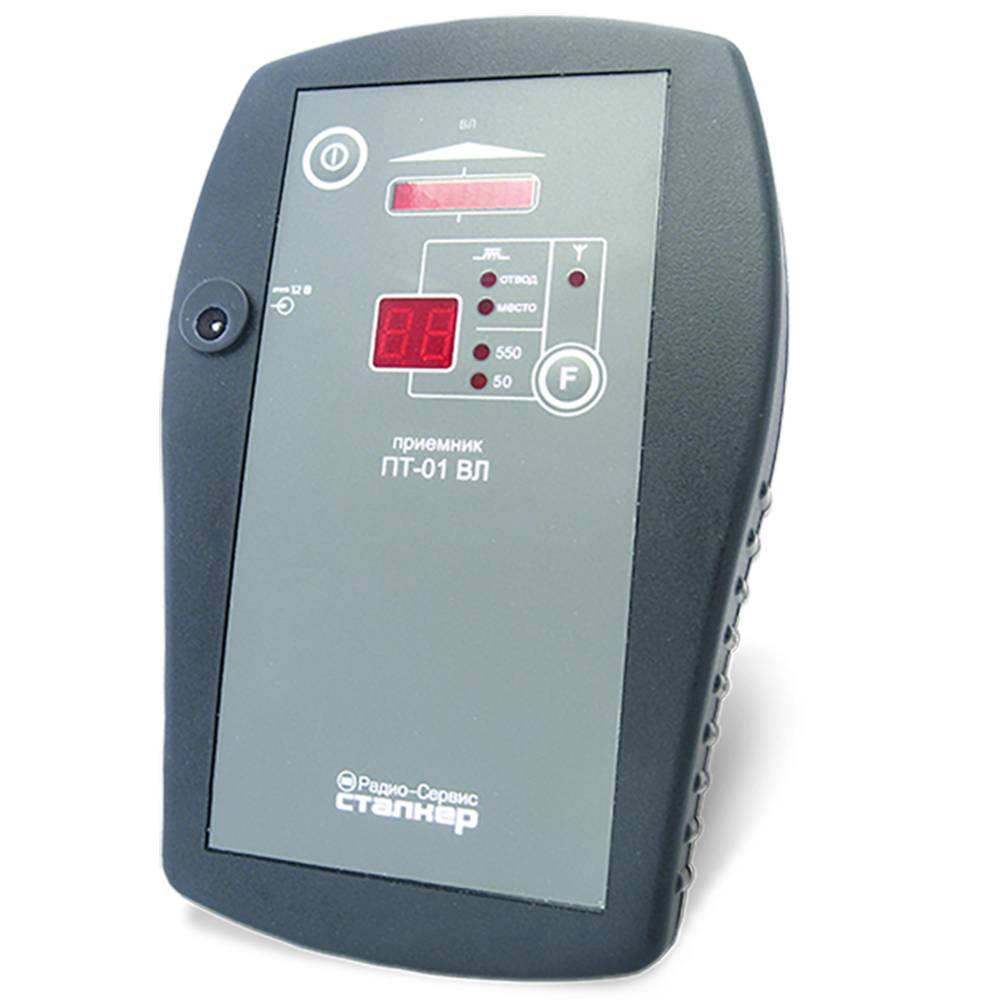

Приемник ПТ-01 ВЛ:

  • Запатентованный метод определения поврежденного фидера с применением генератора;
  • Благодаря высокой чувствительности и избирательности приемника достигается высокая точность определения места с ОЗЗ в разветвленных сетях с большой протяженностью;
  • Возможность поиска без применения генератора при больших значениях тока ОЗЗ (аналогично работе с прибором типа „Квант”);
  • Функция контроля наличия напряжения на ВЛ 6-10 кВ по электрическому полю, для определения факта отключения поврежденной линии, в процессе поиска места повреждения;
  • Малые габариты и вес (размер, не более 170х110х35 мм, масса, не более 0,35 кг);
  • Диапазон рабочих температур от – 30 до + 55 º С.

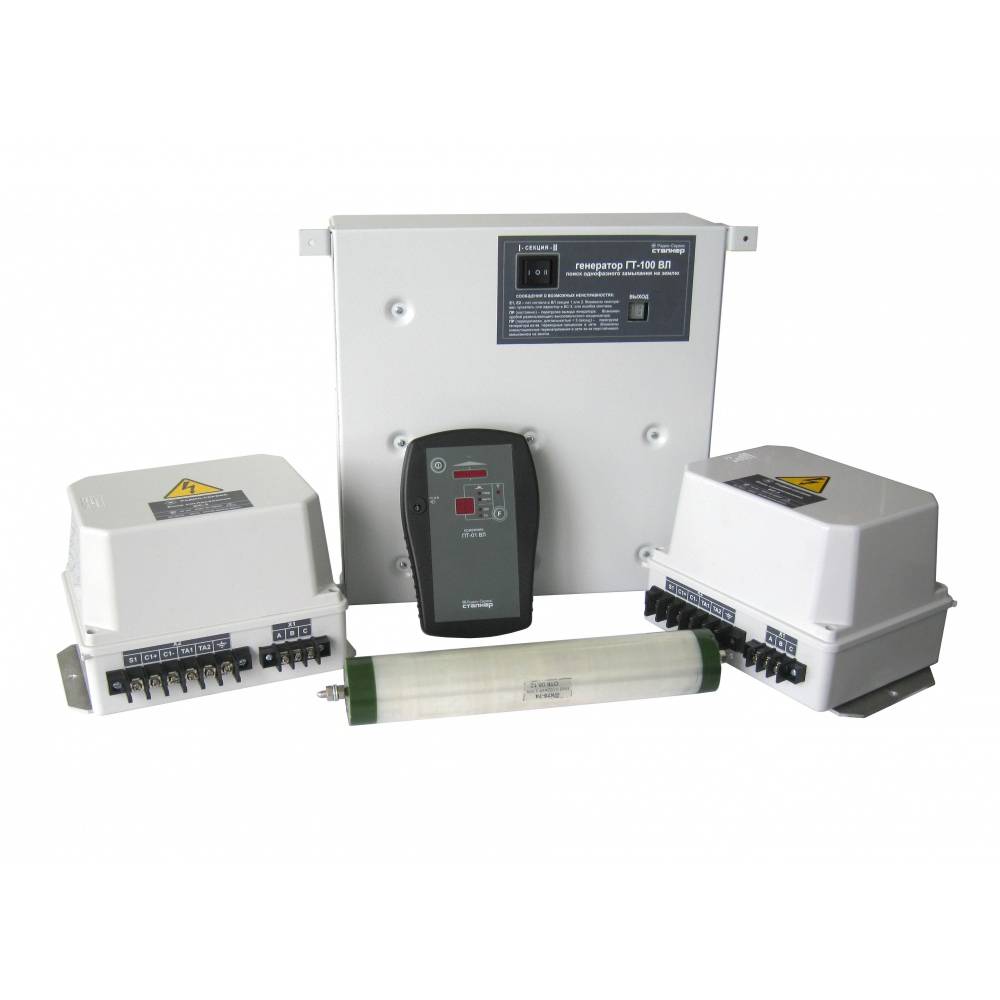

Комплект поставки при установке на 2 секции:

Наименование Количество
Генератор "ГТ - 100 ВЛ” 1
Приемник "ПТ - 01 ВЛ” 1

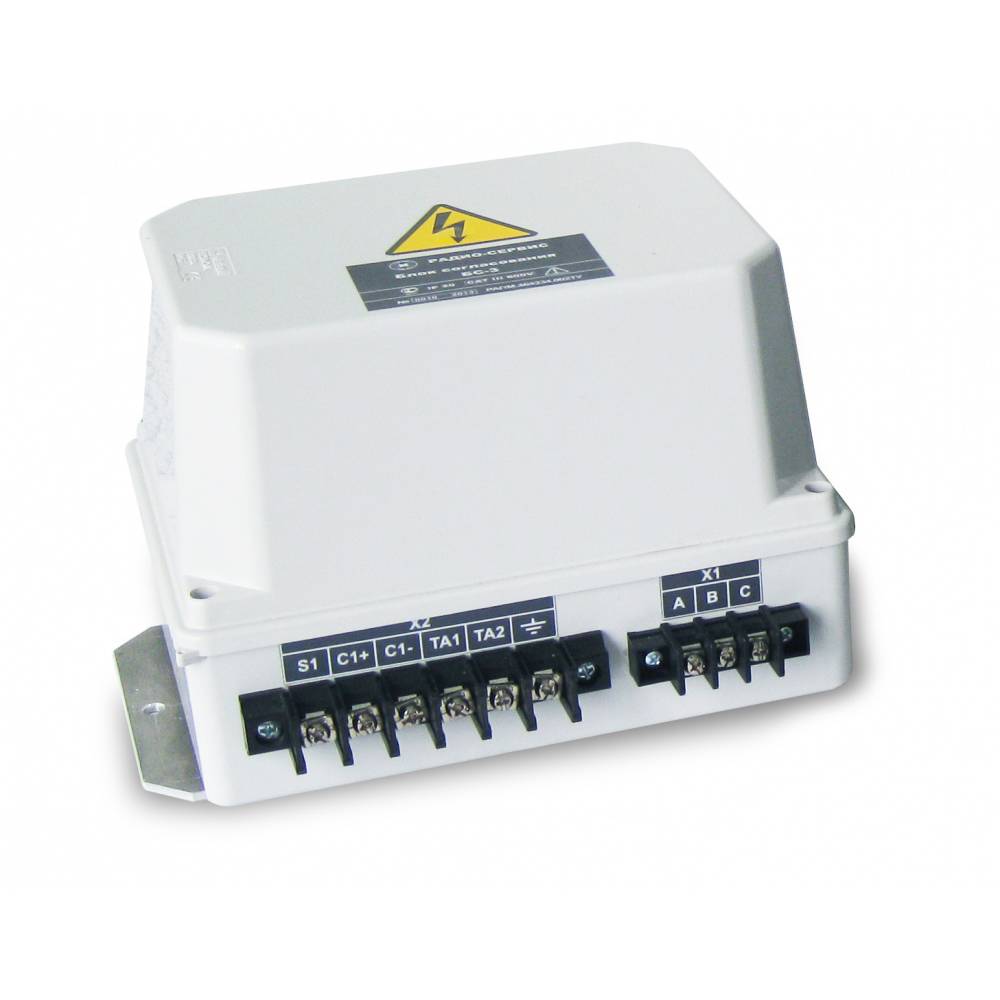

Блоки согласования БС-3 2/1*
Конденсаторы высоковольтные 6/3*
Хомуты для крепления конденсаторов 12/6*
 Сумка для переноски приёмника 1
Руководство по эксплуатации на комплекс 1
 Блок питания БПН-А 12-0,5 1
Ni-MH аккумулятор типоразмера АА 4
  • * -  поставляются при заказе комплекса "Сталкер ВЛ” на 1 секцию
