Шкаф цифрового регистратора электрических процессов ПАРМА РП4.08Т для атомных станций

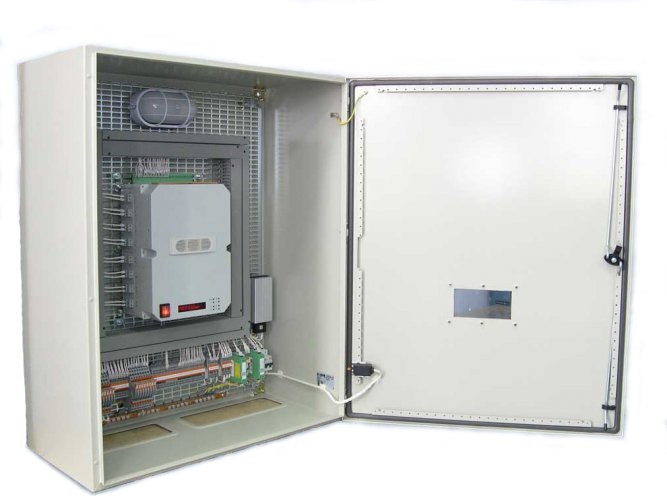

Регистратор ПАРМА РП4.08Т представляет собой функционально законченную конструкцию, выполненную в виде навесного шкафа, в котором размещены: блок регистрации, выполненный на базе микропроцессорной техники, устройство антиконденсатного обогрева, освещение и клеммные колодки, расположенные на несущем DIN-рельсе.
Шкаф регистратора РП4.08Т полностью соответствует стандартам:
- «Общие положения обеспечения безопасности атомных станций ОПБ-88/97» ПНАЭГ-01-011-97;
- «Безопасность электрического оборудования для измерения, управления и лабораторного применения» (ГОСТ Р 52319-2005 МЭК61010-1:2001);
- В части электромагнитной совместимости, регистратор соответствует требованиям ГОСТ Р 50746, для оборудования класса IV с критерием качества функционирования А. Радиопомехи от регистратора соответствуют требованиям ГОСТ Р 50746 для оборудования класса IV.
Назначение шкафа цифрового регистратора электрических процессов ПАРМА РП4.08Т
Шкаф цифрового регистратора аварийных событий ПАРМА РП4.08Т для АЭС обеспечивает:
- измерение напряжения и силы переменного тока;
- регистрацию, хранение и анализ информации о стационарных и переходных процессах, предшествующих и сопутствующих аварийным отклонениям параметров в электрических сетях и машинах;
- контроль состояния устройств типа «включено-выключено»;
- регистрацию коротких замыканий и определения места повреждения на ЛЭП 35 кВ и выше промышленной частоты.
Регистратор выполняет функции, определенные в руководстве по эксплуатации, во всех проектных режимах работы АЭС.
Регистратор соответствует классу безопасности 3У по ПНАЭГ-01-011-97 (ОПБ 88/97), исходя из условия размещения и установки.
Регистратор, в части защиты от поражения электрическим током, соответствует требованиям ГОСТ Р 52319, категория монтажа (категория перенапряжения) I (САТ. I) . Класс защиты от поражения электрическим током по ГОСТ Р МЭК 536– I.
В части электромагнитной совместимости, регистратор соответствует требованиям ГОСТ Р 50746, для оборудования класса IV с критерием качества функционирования А.
Радиопомехи от регистратора соответствуют требованиям ГОСТ Р 50746 для оборудования класса IV.
