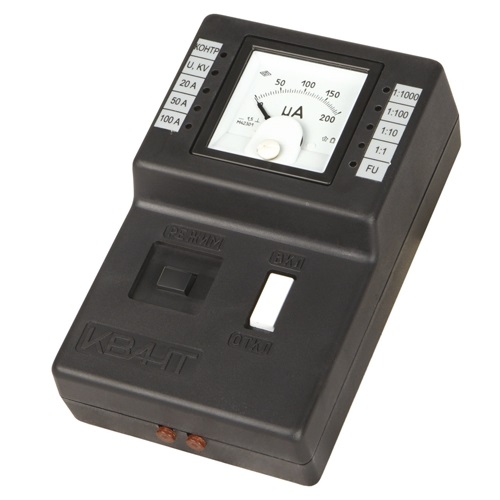

КВАНТ - прибор сигнализации замыканий на землю линии 0,4 - 35 кВ

Гарантия
12 мес.
  • Описание

Прибор КВАНТ предназначен для определения места однофазного замыкания на землю в сетях 6-35 кВ с изолированной и компенсированной нейтралью. Прибор КВАНТ также может использоваться для поиска обрывов, повреждения изоляции опор и дистанционного контроля тока нагрузки и напряжения в сетях 0,4 кВ, что позволяет обнаружить хищение электроэнергии в быту бесконтактным способом.



Устройство КВАНТ имеет несколько пределов измерения, а также режим контроля целостности предохранителей. Прибор питается от встроенных аккумуляторов и предназначен для работы в полевых условиях. Выбор требуемого режима работы устройства осуществляется всего одной кнопкой.



Прибор КВАНТ обеспечивает:

- контроль тока нагрузки на воздушных линиях электропередач (ВЛ) 0,4-35 кВ;

- контроль наличия напряжения на ВЛ 6-35 кВ;

- определение места однофазного замыкания на землю в сетях 6-35 кВ;

- определение места обрыва провода в сетях 6-35 кВ;

- определение опоры, находящейся под напряжением 6-35 кВ;

- проверку исправности обесточенных предохранителей или целостности электрической цепи.



Основные технические характеристики прибора КВАНТ:

Параметр Значение
Частота контролируемых высших гармонических составляющих 550 Гц
Чувствительность к магнитному полю на частоте 550 Гц, не хуже 1,5x10 А/м
Чувствительность к магнитному полю на частоте 50 Гц, не хуже 1,5x10 А/м
Чувствительность к электрическому полю на частоте 50 Гц, не хуже 10 В/м
Источник питания аккумуляторы (4 шт)
Рабочий диапазон температур -20°С - +40°С
Габаритные размеры, мм 170x110x60
Масса с источником питания, не более 0,6 кг



Комплект поставки КВАНТ:

1. Аккумулятор - 4

2. Зарядное устройство для аккумуляторов - 1

3. Прибор "Квант" - 1

4. Руководство по эксплуатации, паспорт - 1
