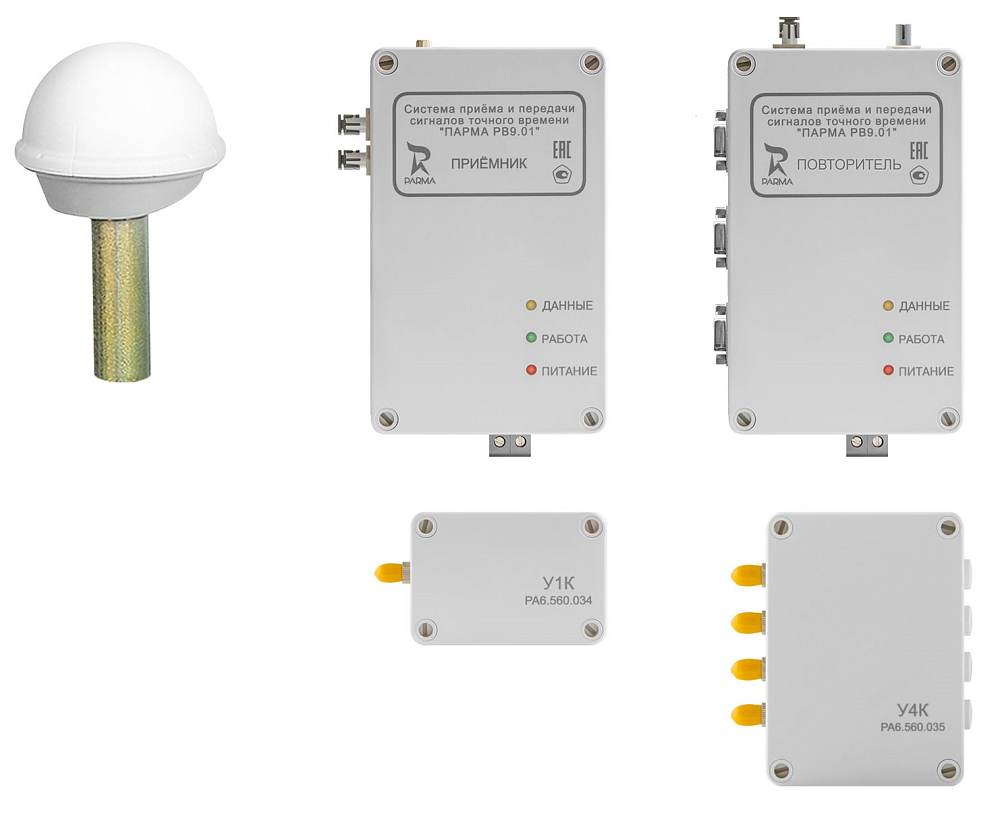

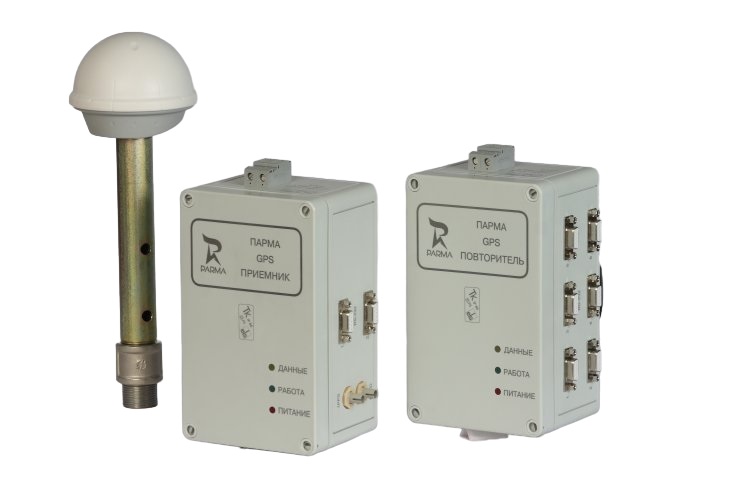

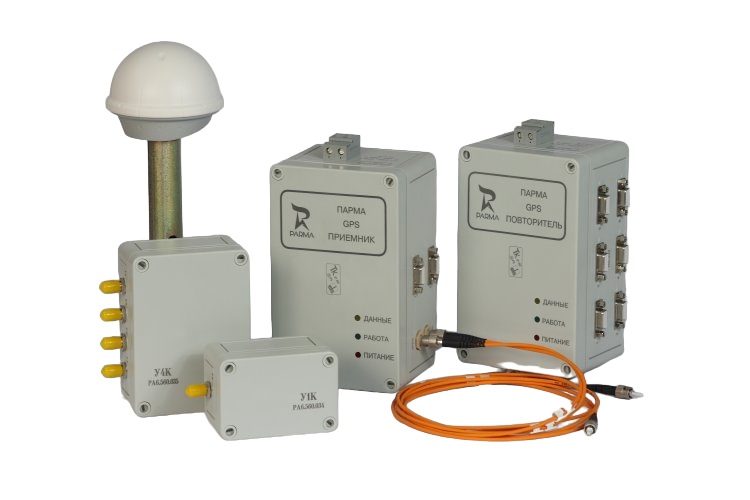

Многопользовательская система передачи сигналов точного времени GPS ПАРМА РВ9.01






Вольтамперфазометры ПАРМА ВАФ® –А (С)
Лучший измерительный прибор своего класса
На смену легендарному ПАРМА ВАФ®-А
Область применения:
•эксплуатационное обслуживание релейных схем защиты и силовых цепей электроустановок
•фазировка при наладке дифференциальной защиты, подключения трансформаторов тока и напряжения, электродвигателей
•контроль правильной фазировки цепей учета присоединения
•снятие вольт-амперной характеристики и измерения углов
•контроль одно- и трехфазных цепей в шкафах электропитания
Отличительные особенности:
•измерение силы переменного тока с высокой точностью от 4 мА до 40 А
•высокая точность измерения угла сдвига фаз при напряжении от 0,3 В и силе тока от 4 мА
•магнит, встроенный в корпус прибора, позволяющий фиксировать его на сумке с встроенной металлической пластиной или на любой металлической поверхности
•корпус из ударопрочной пластмассы
•контрастный дисплей с крупным шрифтом позволяет считывать данные с прибора в сильный мороз и на солнце
•регулируемая яркость дисплея
•питание от аккумуляторных батарей NiMH типа АА - 4 шт. (в комплекте поставки) или батареек
•время непрерывной работы от аккумуляторных батарей - не менее б часов
•сетевой блок питания с разъёмом microUSB
•расширенный диапазон температуры окружающего воздуха в рабочих условиях - от -30 до +55 °С
Масса: измерительного блока – не более 1 кг, (измерительного блока
опорных и измерительных датчиков тока, упакованных в сумку) – не более 2,2 кг.
Габаритные размеры: измерительного блока – не более 156х98х36 мм,
(измерительного блока опорных и измерительных датчиков тока, упакованных в сумку)– не более 255х150х160 мм
Измеряемые величины:
•действующее значение напряжения и силы переменного тока
•действующее значение напряжения и силы переменного тока основной частоты
•частота напряжения и силы переменного тока
•угол сдвига фаз между напряжением и напряжением
•угол сдвига фаз между током и током
•угол сдвига фаз между током и напряжением
•угол сдвига фаз между напряжением и током
•активная, реактивная и полная мощность
•коэффициент мощности - cos ср
•проверка целостности электрических проводников и цепей электрической сети (функция прозвонки) с защитой от напряжения в контролируемых цепях
•определение последовательности чередования фаз в трехфазных системах с номинальным междуфазным напряжением в диапазоне от 100 до 380 В, как со средней точкой, так и без нее
Технические характеристики ПАРМА РВ9.01
Система обеспечивает получение и передачу сигналов точного времени абоненту, а также синхронизацию оборудования по точному времени.
Питание системы осуществляется от сети постоянного тока с напряжением от 120 до 370 В или от сети переменного тока напряжением питания от 90 до 260 В, частотой от 47 до 440 Гц с коэффициентом нелинейных искажений не более 30 %.
Нормальные условия применения системы по ГОСТ 15150:
номинальная температура окружающего воздуха 20 °С
допускаемое отклонение температуры окружающего воздуха ±5 °С
относительная влажность воздуха от 30 до 80 %
атмосферное давление от 84 до 106,7 кПа
Рабочие условия применения в части климатических воздействий соответствуют требованиям группы 3 по ГОСТ 15150 при следующих рабочих условиях применения:
температура окружающего воздуха от 0 до плюс 55 °С для приемника и повторителей
температура окружающего воздуха от минус 40 до плюс 85 °С для антенны
относительная влажность воздуха 90 % при 30 °С
атмосферное давление от 84 до 106,7 кПа
Формат пакета передаваемых данных соответствует спецификации NMEA0183 с потоком данных 4800 бит/с.
Пределы допускаемой абсолютной погрешности привязки фронта выходного импульса PPS к шкале координированного времени UTC (Coordinated Universal Time) не более ±35 мкс.
Выходные 1PPS сигналы на нагрузке 1 кОм:
длительность импульсов, 400±10 мс
верхний уровень напряжения (логическая «1»), В, не менее 5
нижний уровень напряжения (логический «0»), В, не более минус 5
Период выдачи информации о времени и дате - 1 с.
Максимальная длина антенного кабеля - не более 150 м.
Максимальное удаление повторителя от приемника по оптокабелю – 2 км.
Сопротивление изоляции во всех случаях - не менее 2 МОм.
Время установления рабочего состояния - не более 70 с.
