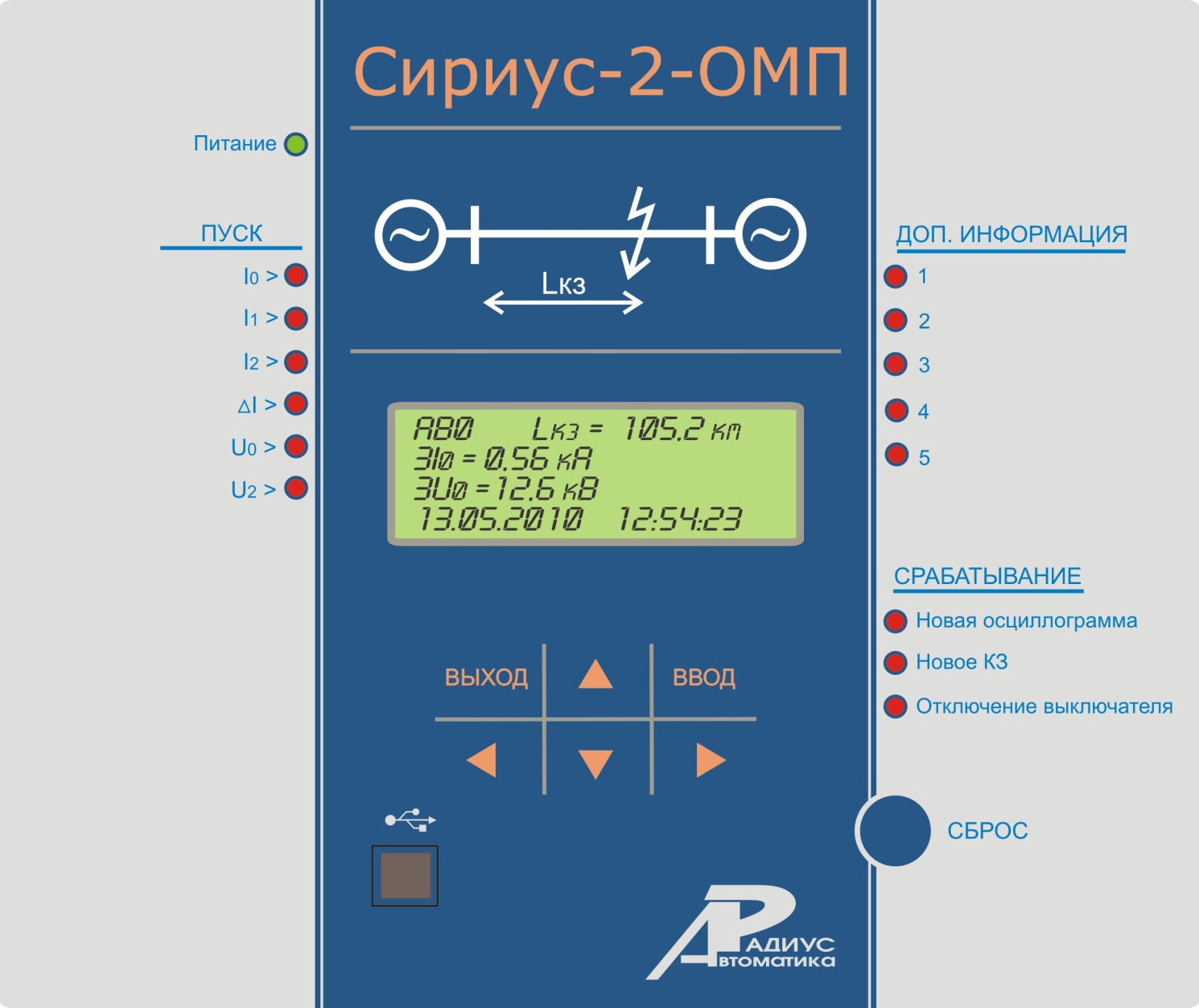

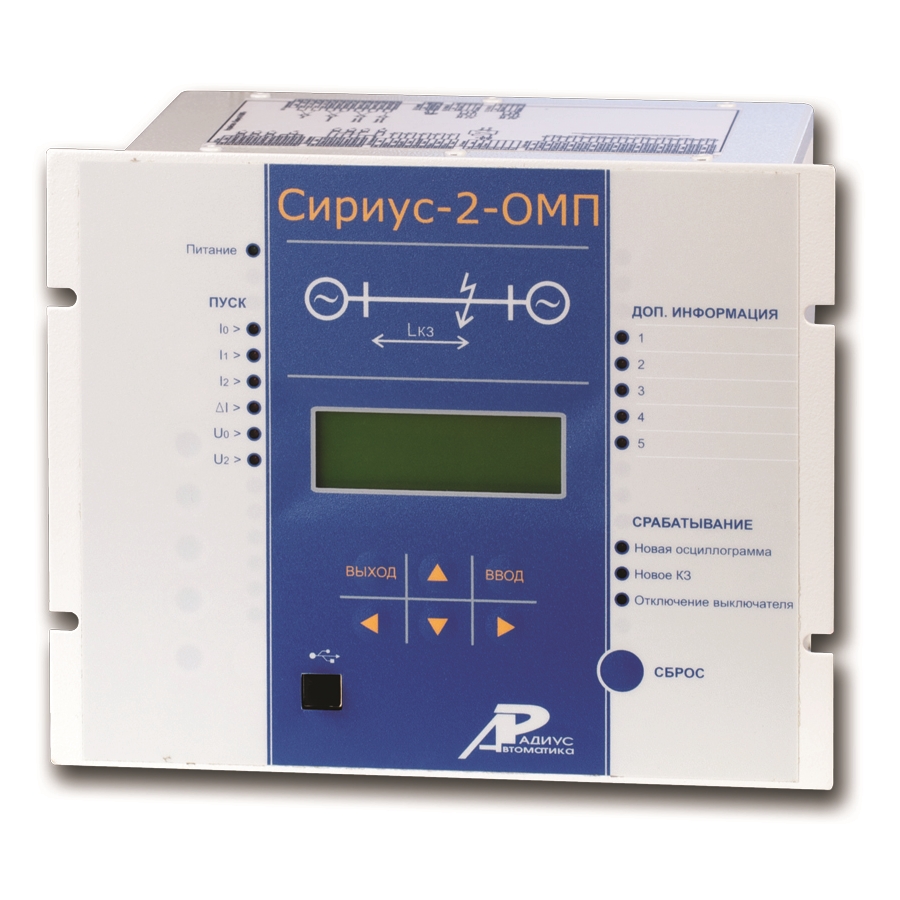

СИРИУС-2-ОМП - устройство определения места повреждения на воздушных линиях электропередачи 6-750 кВ

СИРИУС-2-ОМП - устройство определения места повреждения на воздушных линиях электропередачи 6-750 кВ

Гарантия
12 мес.
  • Описание
  • Характеристики
  • Комплектация

Назначение устройства Сириус-2-ОМП:

Устройство «Сириус-2-ОМП» предназначено для определения места повреждения на воздушных линиях электропередачи напряжением 6–750 кВ.

Устройство устанавливается в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций напряжением 6–750 кВ.

Устройство является комбинированным микропроцессорным терминалом (многофункциональным устройством).

Применение в устройстве модульной мультипроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность повысить чувствительность и точность работы терминала.

Реализованные в устройстве алгоритмы определения места повреждения, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что позволило обеспечить совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчить внедрение новой техники проектировщикам и эксплуатационному персоналу.

В устройстве реализован односторонний метод ОМП по параметрам аварийного режима. Методологически, односторонние методы уступают в точности двухсторонним, поэтому устройство формирует необходимые данные для использования в двухсторонних методах. Данные с других сторон линии могут быть получены от приборов аналогичного назначения, например, ФИП, ЛИФП, ИМФ-3, находящихся на другом конце ВЛ. Расчет по двухстороннему методу может быть выполнен вручную или с помощью соответствующего программного обеспечения на компьютере.

Устройство обеспечивает следующие эксплуатационные возможности:

  • задание внутренней конфигурации (ввод/вывод различных функций, выбор временных характеристик и т.д.);
  • хранение уставок пусковых органов и параметров линии в энергонезависимой памяти;
  • передачу параметров аварии, ввод и изменение уставок по линии связи;
  • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
  • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
  • получение дискретных сигналов пуска и задания режима работы, выдачу команд предупредительной сигнализации;
  • гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
  • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях подстанций.

Функции, выполняемые устройством Сириус-2-ОМП:

  • определение расстояния до повреждения относительно места установки устройства, км;
  • определение вида повреждения;
  • фиксация времени и даты возникновения аварии;
  • возможность выдачи сигнала запуска при аварии на другие устройства.
  • возможность выдачи сигнала перегрузки линии по току;
  • возможность выдачи сигнала обрыва одного из проводов линии (по нарушению симметрии фазных токов);
  • возможность выдачи сигнала неисправности цепей напряжения (по появлению напряжения обратной последовательности);
  • использование различных алгоритмов работы устройства в зависимости от класса напряжения и режима работы нейтрали защищаемого присоединения;
  • возможность селективного или неселективного пуска;
  • возможность перерасчета расстояния до места КЗ с измененными уставками.

Дополнительные сервисные функции:

  • фиксация токов и напряжений в момент аварии;
  • фиксация параметров симметричных составляющих токов и напряжений для двустороннего расчета расстояния до места повреждения;
  • измерение времени существования аварийного режима линии;
  • возможность встраивания устройства в систему единого точного времени станции или подстанции;
  • измерение и индикация текущих фазных токов и напряжений;
  • цифровое осциллографирование всех входных сигналов;
  • возможность формирования предупредительной сигнализации по двум дискретным входам;
  • два набора уставок с переключением по внешнему дискретному входу;
  • привязка всех событий по времени с помощью встроенных часов-календаря;
  • возможность вывода точек подключения к ФЛС устройства как на два программируемых реле, так и на 5 программируемых светодиодов на передней панели устройства.



Основные параметры и размеры:

  • Питание устройства осуществляется от источника переменного (от 45 до 55 Гц), постоянного или выпрямленного тока напряжением 110 или 220 В (в зависимости от исполнения).
  • Рабочий диапазон отклонения напряжения питания — +10/–20%.
  • Мощность, потребляемая устройством от источника оперативного постоянного тока в дежурном режиме — не более 7 Вт, в режиме срабатывания — не более 15 Вт.
  • Габаритные размеры устройства не превышают 235?190?185 мм.
  • Масса устройства без упаковки не превышает 7 кг.

Информация для заказа:

Полное название устройства состоит из следующих элементов:
Устройство «Сириус-2-ОМП-vA-nnnB-ss»,
где
«Сириус-2-ОМП» – фирменное название устройства,
vA – исполнение устройства по номинальному току вторичной обмотки ТТ:
1A – для ТТ с номинальным током вторичной обмотки 1 А;
5A – для ТТ с номинальным током вторичной обмотки 5 А;
nnnB – исполнение устройства по напряжению оперативного тока:
110В – для напряжения питания 110 В постоянного тока;
220В – для напряжения питания 220 В постоянного или переменного тока;
ss – исполнение устройства по дополнительному интерфейсу линии связи:
И0 – для исполнения без дополнительного интерфейса;
И1 – для исполнения с интерфейсом RS485;
Пример записи устройства «Сириус-2-ОМП» с напряжением оперативного питания 220 В, номинальным током ТТ 5 А и дополнительным интерфейсом RS485 при заказе:

«Устройство определения места повреждения на воздушных линиях электропередачи «Сириус-2-ОМП-5А-220В-И1» ТУ 3433-002-54933521-2009».
