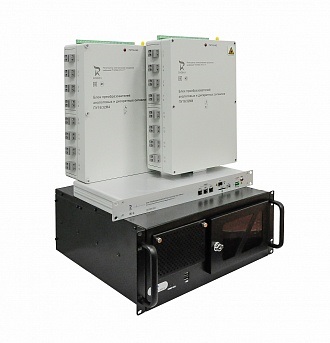

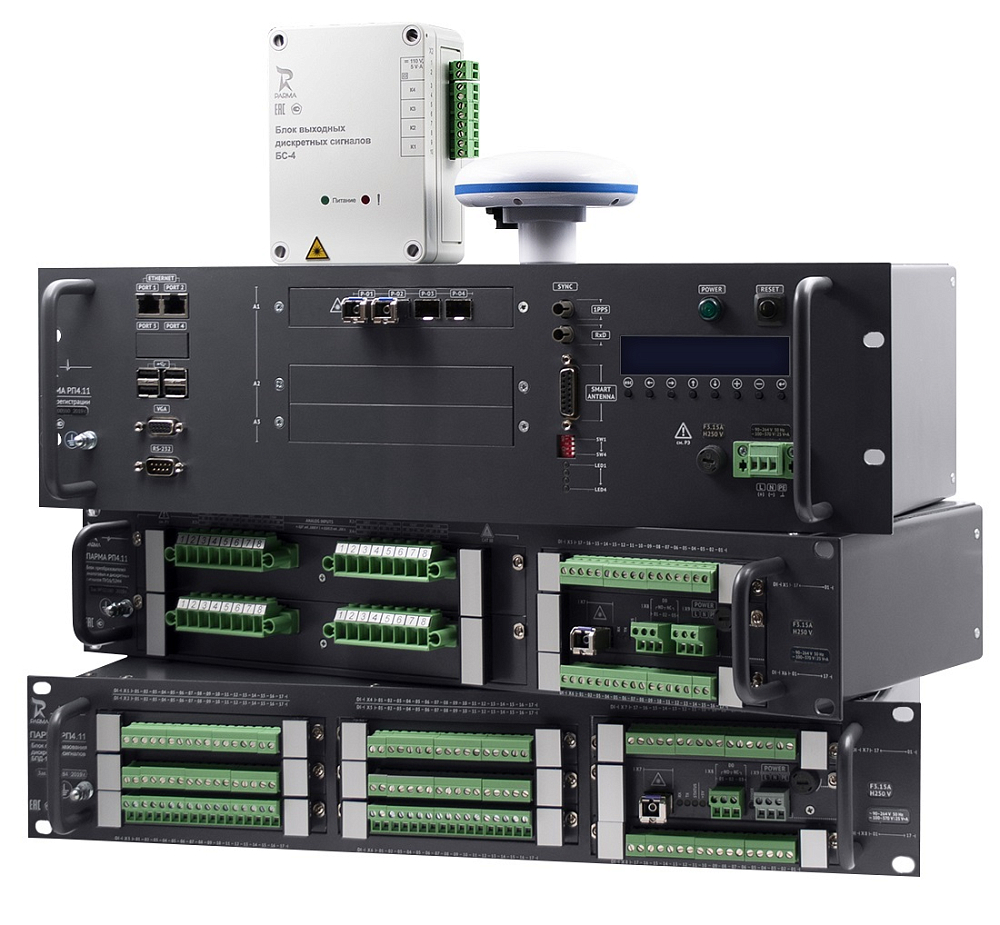

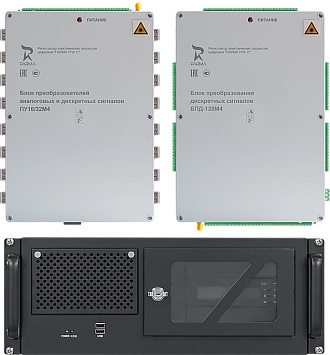

ПАРМА РП4.11 - ЦИФРОВОЙ РЕГИСТРАТОР АВАРИЙНЫХ ПРОЦЕССОВ

ПАРМА РП4.11 - ЦИФРОВОЙ РЕГИСТРАТОР АВАРИЙНЫХ ПРОЦЕССОВ
Реестр РК
до 23.01.2018
Производитель
ПAРМА
Межповерочный интервал
48 мес.
Сертификаты:
  • Описание
  • Характеристики
  • Комплектация
  • Файлы

Цифровой регистратор ПАРМА РП4.11 является многоканальным регистратором аварийных событий (РАС) и одновременно измерителем и регистратором СМПР/WAMS (УВИ/PMU).

           Особенности конструкции и исполнения:

· Многоканальность, подключение к основному регистрирующему блоку по оптоволоконным кабелям до 9 преобразующих устройств (каждое 16 аналоговых/ 32 дискретных сигнала);

·  Web-интерфейс;

·  Ethernet (2 порта), USB 2.0, RS -232;

· Протоколы OPC, МЭК 870-5-104, МЭК 61850 (опция);

· Метрологически аттестован, сертификаты ЭМС;

· Аттестован НТЦ СО ЕЭС для систем СМПР.


            Назначение РАС:

· Регистрация аварий, в том числе длительных, каскадных, без «мертвой зоны» с привязкой измерений к астрономическому времени с погрешностью 1 мкс;

·  Частота дискретизации до 19200 Гц;

· Функции: Измеритель, Регистратор, Самописец, УВИ (устройство векторных измерений), ОМП;

·  Широкий диапазон аналоговых входов:

·  AC 0–200A, 0–460B

· DC 0–25A, 0–650B

Применение для аварийной регистрации токов датчиков Vacuum Schmelse, передающих сигнал в широком частотном диапазоне, с крайне низкой угловой погрешностью, без потери постоянной составляющей.

· Дискретные входы: 24, 48, 110, 220 В

· Гибкая логика уставок пуска.

· Вычисление и передача данных по стандарту С37.118-2011

· Режимы on-line, off-line

· Функция PDC (Phasor Data Concentrator)


            Новые программные возможности регистратора ПАРМА РП4.11 Web-интерфейс

Web-сервер обеспечивает доступ к регистратору по локальной сети или по телефонной лини с использованием модема. В текущей версии реализованы следующие возможности:

· Доступ к выбранному регистратору.

· Изменение режимов работы регистратора.

· Инициация записи данных.

· Вывод информации о заведенных на регистратор сигналах.

· Доступ к файлам регистратора.

· Контроль состояния выбранных регистраторов.

Главное меню Web-сайта регистратора Вкладка “Оборудование” Вывод значений сигналов напряжения и тока группы «Самописец».

Наличие в ПАРМА РП4.11 встроенного GPS приемника и SNTP сервера позволяет создавать на объекте информационно-измерительные комплексы с жесткой временной синхронизацией (прибор можно использовать как SNTP сервер).



                  Функция «Годограф»

Модуль "Годографа"  позволяет получить периодически обновляемый (1 раз в минуту) файл в формате COMTRADE двух осциллограмм: минимумы и максимумы значений отношений действующего значения первого вектора ко второму для каждого угла (от 0 до 360 градусов).


                  В текущей версии web-сервера доступны следующие разделы:

· Вкладка Регистратор – содержит общую информацию о приборе, сообщение об ошибках и кнопки общего управления регистратором.

· Вкладка Оборудование – содержит информацию об установленном оборудовании.

· Вкладка Уставки – содержит список уставок, используемых в приборе, и органы управления.

· Вкладка Файлы – позволяет получить доступ к файлам, расположенным на жестком диске регистратора.

· Вкладка Пуски – содержит информацию о зарегистрированных авариях и записанных файлах самописцев.

· Вкладка Графики – содержит список всех сигналов, заведенных в регистратор, и позволяет посмотреть их текущие значения.

· Вкладка Выход – позволяет завершить соединения с web-сервером.

Технические характеристики регистратора аварийных процессов ПАРМА РП4.11

Параметр Значение
Частота дискретизации до 19200 Гц
диапазон аналоговых входов AC 0–200A, 0–460B
DC 0–25A, 0–650B
Дискретные входы 24, 48, 110, 220 В
Режимы on-line, off-line

Комплект поставки ПАРМА РП4.11

Наименование Количество
1. ПАРМА РП4.11 регистратор аварийных процессов 1
