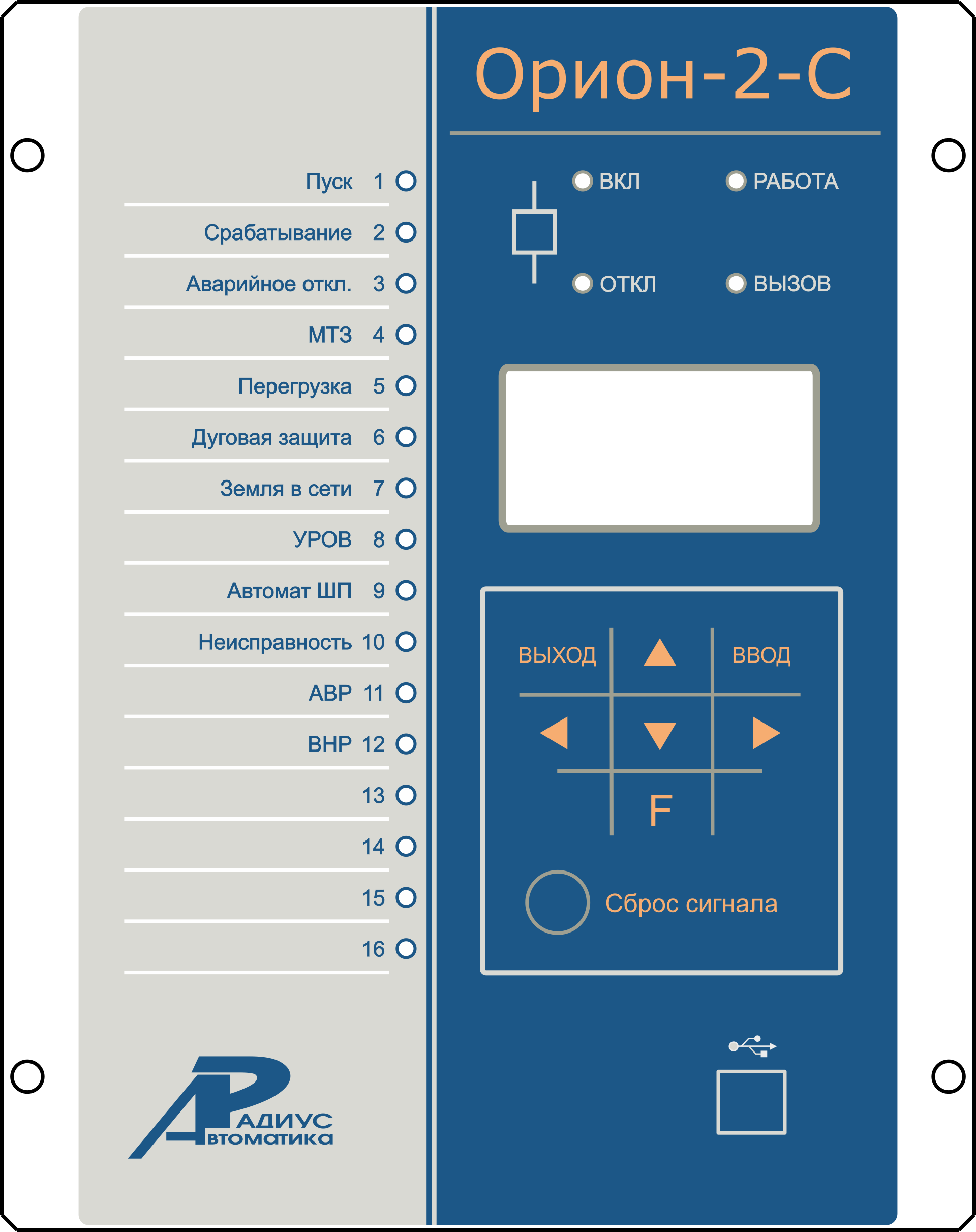

Орион-2С - цифровое устройство релейной защиты

Под заказ
Производитель: Радиус
Гарантия: 12 мес.
Цена по запросу

Назначение цифрового устройства релейной защиты Орион-2С:

Цифровое устройство релейной защиты «Орион-2С» (далее – устройство) предназначено для выполнения функций релейной защиты, автоматики и сигнализации секционных выключателей (СВ) секций напряжением 6–35 кВ на подстанциях и распределительных пунктах (РП) с переменным или выпрямленным оперативным током. Устройство может применяться на подстанциях с постоянным оперативным током.

« Орион-2С » обеспечивает работу с различными типами выключателей с выдачей команды на отключение, в том числе и от независимого накопительного конденсатора (например, БК-400), а также работу с выключателями, катушки отключения которых включены «по схеме дешунтирования».

« Орион-2С » предназначено для установки в релейных отсеках комплектных распределительных устройств (КРУ), комплектных распределительных устройств наружной установки (КРУН), на панелях сборных камер одностороннего обслуживания (КСО) с передним или задним подключением.

Функции цифрового устройства релейной защиты Орион-2С:

  • выполнение функций защит, автоматики и сигнализации
  • возможность программного задания внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количества ступеней защиты, функций светодиодов, реле и др.) на месте установки устройства или дистанционно по каналу связи с автоматизированной системой управления (АСУ), хранение заданной конфигурации в течение всего срока службы
  • переключение двух программ уставок
  • сигнализация срабатывания защит и автоматики, неисправности устройства с помощью реле и программно назначаемых светодиодов, а также по каналу АСУ
  • регистрация и хранение параметров аварийных событий, а также накопительной информации
  • осциллографирование аварийных процессов
  • контроль и индикация положения выключателя, исправности его цепей управления
  • измерение текущих значений электрических параметров защищаемого объекта
  • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы
  • блокировка всех выходов при неисправности устройства для исключения ложных срабатываний
  • гальваническая развязка входов и выходов, включая питание, для обеспечения высокой помехозащищенности
  • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ
  • защита от ложных срабатываний дискретных входных цепей устройства при помехах и нарушениях изоляции в цепях оперативного тока КРУ
  • возможность питания от внешнего источника (аккумуляторной батареи) постоянного тока напряжением 24 В, а также от порта USB для обеспечения скачивания аварийной информации на обесточенном объекте
  • возможность связи с диспетчерским пунктом по каналу GSM (функция «дозвона»)

Технические характеристики цифрового устройства релейной защиты Орион-2С:

Параметр Значение
количество аналоговых входов 6
количество входных дискретных сигналов 16
количество выходных дискретных сигналов 16
количество каналов дешунтирования 2
габаритные размеры (ШхВхГ), не более 160х230х140 мм
масса без упаковки, не более 4 кг
