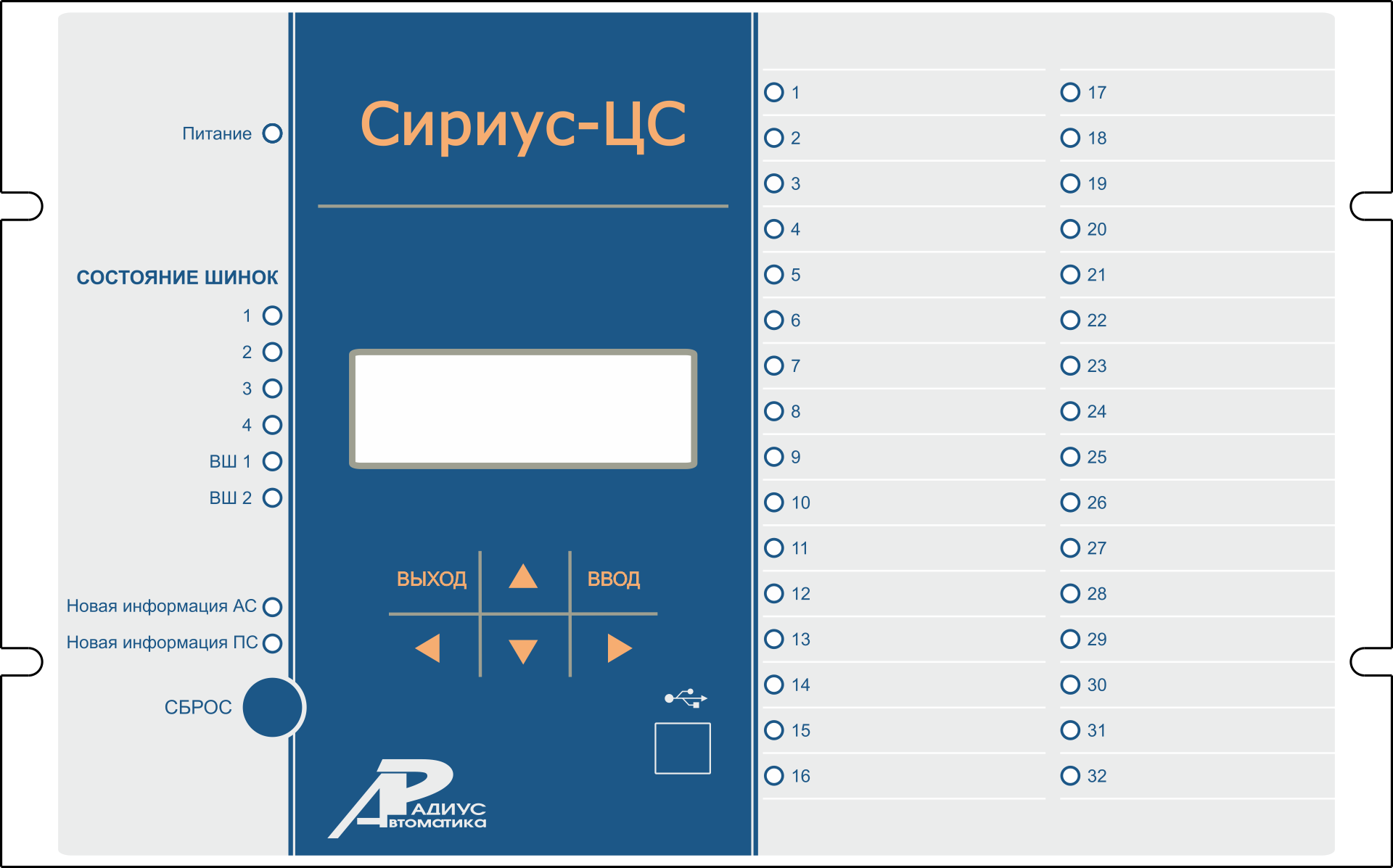

СИРИУС-ЦС
Прибор изготавливается в нескольких вариантах исполнения. Цена на сайте указана на один из вариантов исполнения. Цены на необходимые Вам варианты исполнения уточняйте у менеджеров.
Устройство «Сириус-ЦС-nnnB-ss», где
«Сириус-ЦС» - фирменное название устройства;
nnnB – исполнение устройства по напряжению оперативного тока:
24В – для напряжения питания 24 В постоянного тока;
48В – для напряжения питания 48 В постоянного тока;
110В – для напряжения питания 110 В постоянного тока;
220В – для напряжения питания 220 В постоянного или переменного тока;
220В DC - напряжение питания 220В только постоянного тока в соответствии с требованиями СТО 56947007-29.120.40.102-2011;
ss – тип интерфейса связи с АСУ:
И1 – два интерфейса RS485;
И3 – один интерфейс RS485, один интерфейс Ethernet по «витой паре» (100BASE-TX) и протокол обмена Modbus TCP;
И4-FX - один интерфейс RS485, два оптических интерфейса Ethernet (100BASE-FX) и протокол обмена МЭК 61850 (редакция 2);
И4-TX - один интерфейс RS485, два интерфейса Ethernet по «витой паре » (100BASE-TX) и протокол обмена МЭК 61850 (редакция 2).
Пример записи обозначения устройства «Сириус-ЦС» с напряжением оперативного питания 220 В и дополнительным интерфейсом RS485 при заказе: «Устройство Сириус-ЦС-220В-И1».
Описание:
Микропроцессорное устройство центральной сигнализации «Сириус-ЦС» предназначено для построения систем центральной сигнализации на объектах энергосистем, оснащенных как микропроцессорными, так и электромеханическими устройствами релейной защиты и автоматики.
Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».
Особенности:
Функции, выполняемые устройством:
-
фиксация времени появления и снятия сигналов, поступающих по шинкам сигнализации с обеспечением повторности действия;
фиксация времени появления и снятия сигналов сигнализации от конкретных устройства защиты, подключаемых к дискретным входам, с обеспечением повторности действия;
отображение с помощью светодиодов и алфавитно-цифрового индикатора состояния объектов подстанции;
формирование сигналов обобщенной сигнализации («Сигнализация на дому», «Звуковая аварийная сигнализация», «Звуковая предупредительная сигнализация», «Аварийная сигнализация мигающая»), сигналов телемеханики, а также сигналов «Отказ» и «Неисправ- ность»;
накопление в архиве информации о зафиксированных событиях;
передача по линии связи на верхний уровень обобщенной информации о текущем состоянии подстанции или участка, передачу архива событий, просмотр и изменение уставок;
контроль исправности системы сигнализации;
самодиагностика устройства.
Устройство обеспечивает следующие эксплуатационные возможности:
-
выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
ввод и хранение уставок защит и автоматики;
контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
определение места повреждения линии (для воздушных линий);
передачу параметров аварии, ввод и изменение уставок по линии связи;
непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой.
Устройство не срабатывает ложно и не повреждается:
-
при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
при подаче напряжения оперативного постоянного тока обратной полярности;
при замыкании на землю цепей оперативного тока.
Технические характеристики:
Характеристика | Значение |
Число аналоговых входов по току | 4 |
Число дискретных входов | 39 |
Число дискретных выходных сигналов (групп контактов) | 16 |
Габаритные размеры (ВхШхГ), мм | 190х305х185 |
Масса, кг, не более | 7 |
Общие технические характеристики:
Характеристика | Значение |
Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК | А |
Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) |
IP52 со стороны лицевой панели IP20 по остальным, кроме клемм подключения токовых цепей. |
Рабочее значение относительной влажности воздуха, % | 98 |
Предельные рабочие значения температуры окружающего воздуха, °С | от -40 до +55 |
Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее | 25 |
Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению.
На основании лицензий на конструирование и изготовление оборудования для атомных станций, полученных ЗАО «РАДИУС Автоматика», устройство допускается для применения на атомных станциях.
Устройство имеет сертификат системы «ГАЗПРОМСЕРТ» о соответствии требованиям нормативных документов ОАО «Газпром».
Комплект поставки СИРИУС-ЦС
№ | Наименование | Количество |
1. | Блок центральной сигнализации "Сириус-ЦС" | 1 |
2. | Розетка 2ESDPM-04P | 1 |
3. | Розетка 2ESDPM-06P | 1 |
4. | Розетка 2ESDPM-24P | 5 |
5. | Руководство по эксплуатации, паспорт | 1 |
Дополнительная комплектация СИРИУС-ЦС
Поворотная рама «Сириус», для монтажа терминалов серии «Сириус» |
