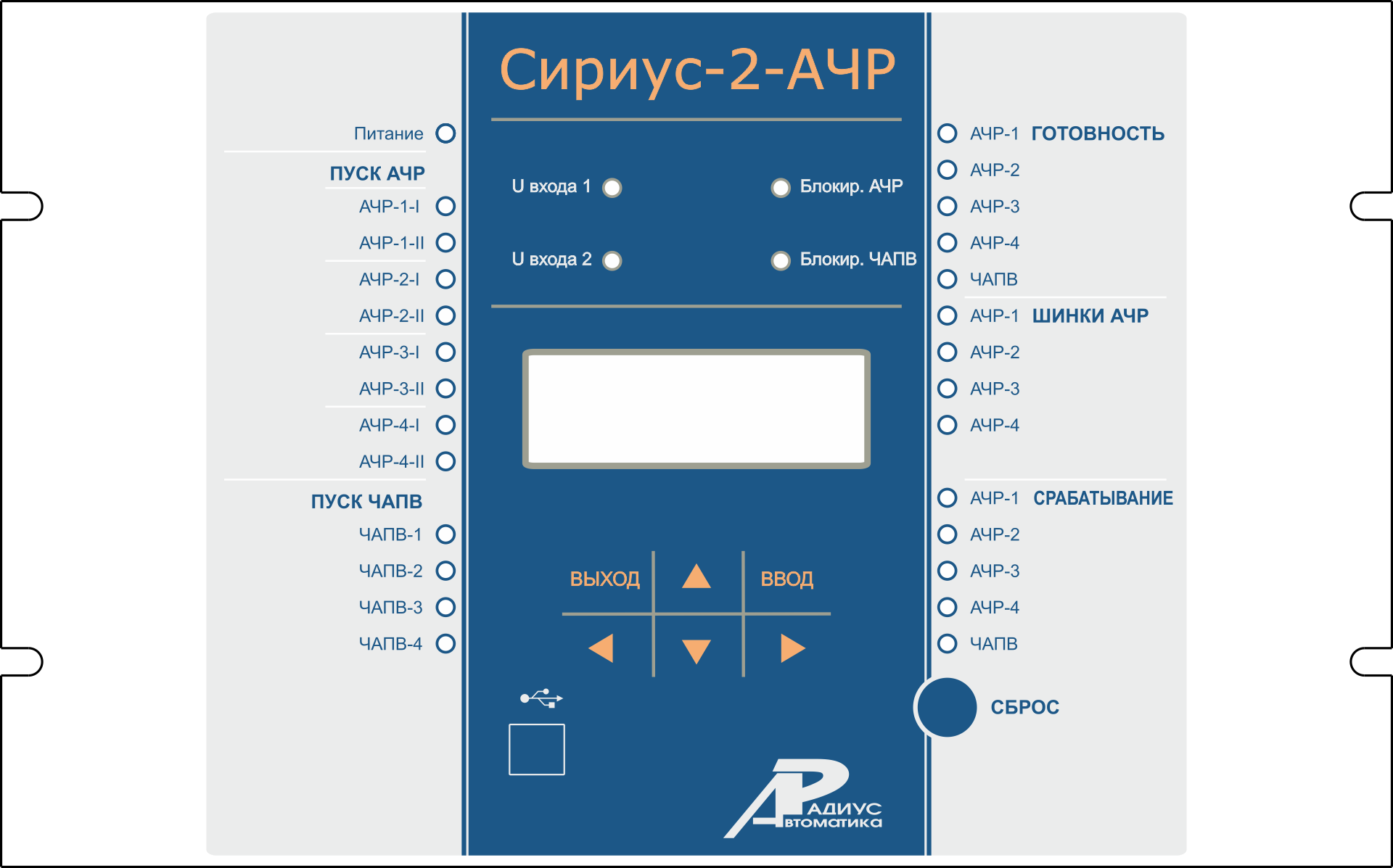

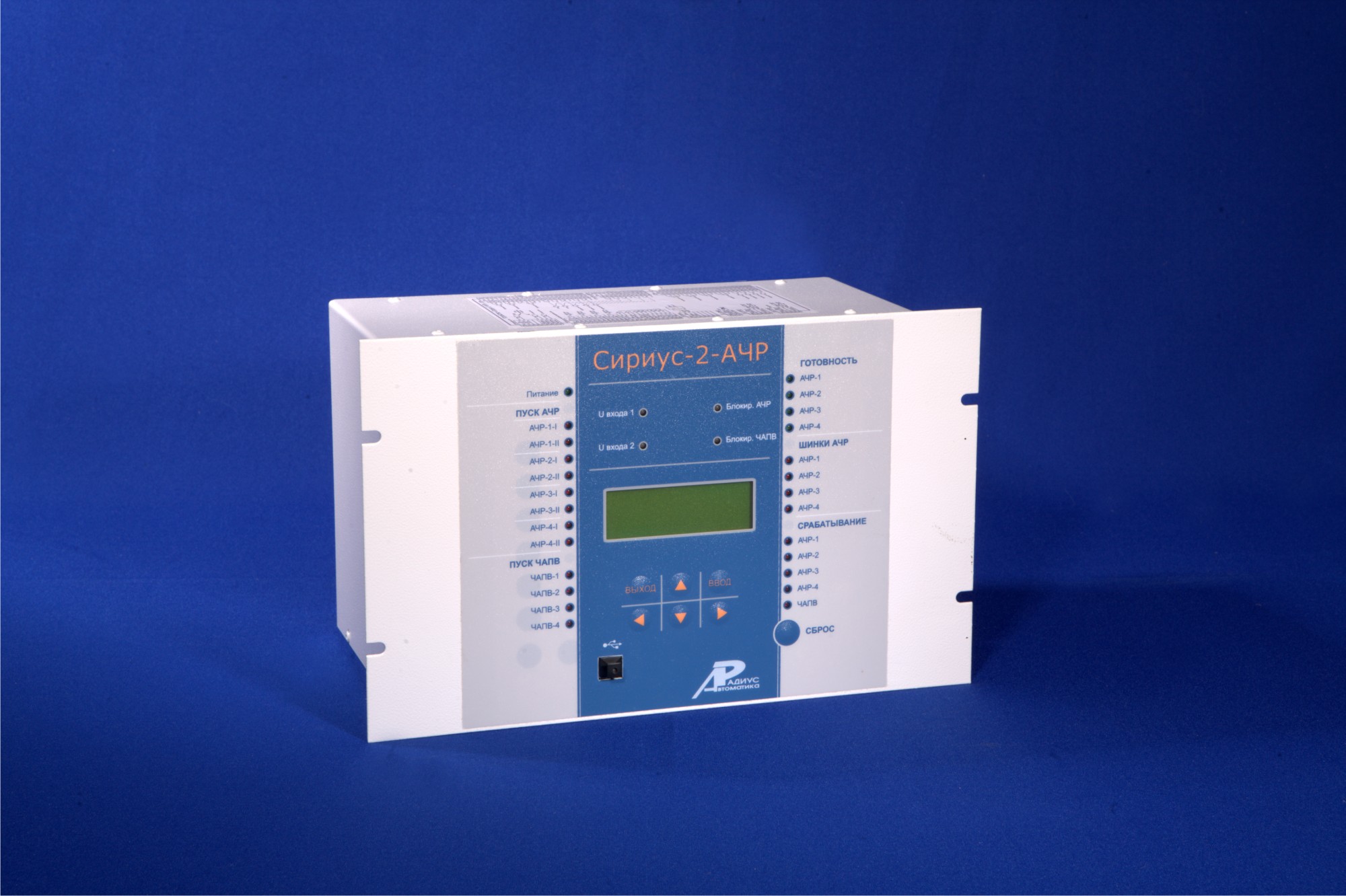

СИРИУС-2-АЧР

Устройство автоматической частотной разгрузки «Сириус-2-АЧР» предназначено для использования на электростанциях и подстанциях энергосистем с целью ликвидации дефицита активной мощности путем автоматического отключения потребителей при снижении частоты (АЧР) с последующим автоматическим повторным включением отключенных потребителей при восстановлении частоты (ЧАПВ).

Устройство предназначено для установки на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 3–110 (500) кВ, а также в ячейках КРУ и КСО 6–10 кВ подстанций и распределительных пунктов (РП).

Особенности устройства Сириус-2-АЧР:

- автоматическое отключение определенных под частотную разгрузку присоединений;

- автоматическое повторное включение отключенных присоединений при повышении частоты;

- одновременный контроль двух секций;

- оперативный ввод блокировок в любые очереди АЧР и ЧАПВ;

- сигнализация при пропадании напряжения с любого из каналов;

- блокировка работы внешними релейными сигналами.

Эксплуатационные возможности устройства Сириус-2-АЧР:

- задание внутренней конфигурации и режима работы устройства;

- ввод и хранение уставок;

- контроль и индикацию значения напряжений и частоты, подводимых к устройству;

- передачу текущих параметров, ввод и изменение уставок по линии связи;

- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;

- выполнение функций АЧР и ЧАПВ на основе совпадения измерений одновременно по двум входным измерительным каналам – основного и контрольного;

- блокировку выходов при неисправности устройства для исключения ложных срабатываний;

- получение дискретных сигналов, выдачу предупредительной сигнализации;

- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;

- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях подстанции.

Функции устройства Сириус-2-АЧР:

- автоматическая частотная разгрузка до 4 групп присоединений;

- автоматическое обратное повторное включение отключенных присоединений;

- возможность блокирования ступеней категории АЧР-I по скорости падения частоты и напряжения;

- возможность блокирования ступеней АЧР от органа направления мощности;

- возможность ускорения ступеней категории АЧР-II по скорости падения частоты;

- обеспечение необходимых блокировок, запрещающих срабатывание АЧР.

Дополнительные сервисные устройства Сириус-2-АЧР:

- встроенные часы-календарь;

- измерение текущих значений напряжений и частоты;

- два (три, в зависимости от вида исполнения) независимых интерфейса линии связи.

Устройство производит измерение параметров входных аналоговых сигналов:

- линейного напряжения основного канала (основной секции шин);

- линейного напряжения контрольного канала (контрольной секции шин);

- частоты основного канала (линейного напряжения основной секции шин);

- частоты контрольного канала (линейного напряжения контрольной секции шин);

- тока ввода (для организации органа направления мощности совместно с напряжением основной секции).

При измерениях напряжения осуществляется цифровая фильтрация входных сигналов и их обработка относительно промышленной частоты 50 Гц.

Применение в устройстве модульной микропроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность повысить чувствительность и расширить функции терминала.

Реализованные в устройстве алгоритмы, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение проектировщикам и эксплуатационному персоналу.

Технические характеристики устройства Сириус-2-АЧР:
