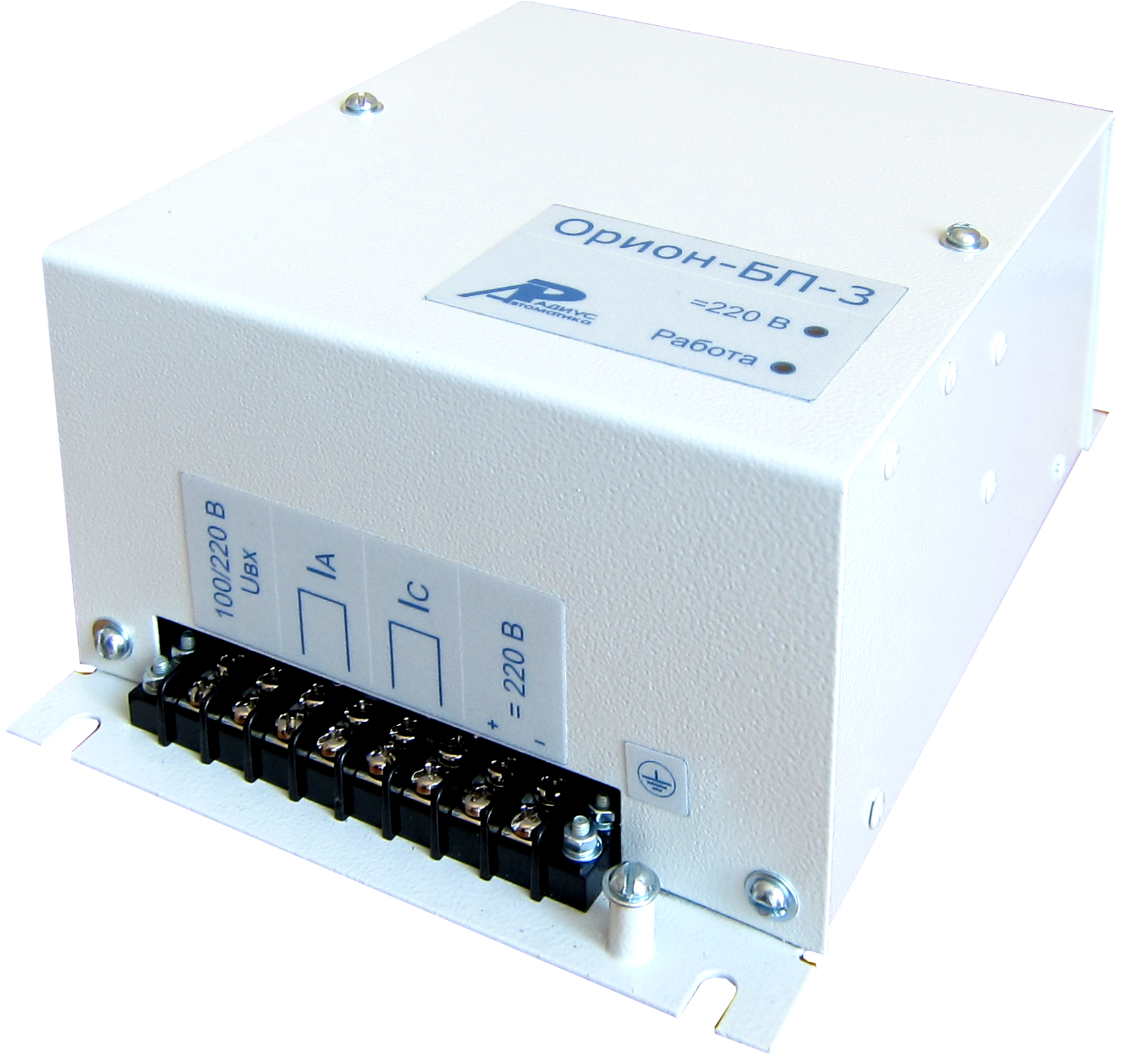

Орион-БП-3 — блок питания

Под заказ
Производитель: Радиус Автоматика
Гарантия: 36 мес.
Цена по запросу

Назначение блока питания Орион-БП-3:

Блок питания Орион-БП-3 предназначен для обеспечения устройств релейной защиты серий «Орион», «Сириус» и других, выполненных на микропроцессорной элементной базе, бесперебойным питанием на подстанциях с переменным оперативным током.

Блок питания подключается к трансформатору собственных нужд ТСН подстанции (РП) или трансформатору напряжения ТН, а также к трансформаторам тока защищаемого присоединения.

Устройство содержит два токовых входа и один вход для цепей напряжения.

Технические характеристики блока питания Орион-БП-3:

Параметр Значение
Входное напряжение, В ≈70-265/=100-375
Минимальный входной ток любого из токовых входов, обеспечивающий выходную мощность в нагрузке 20 Вт / 50 Вт, А 4 / 7,5
Максимальный входной ток длительно, А 15
Максимальный входной ток кратковременно (2 с), А 200
Полное сопротивление каждой из цепей тока фаз А и С при наличии входного напряжения, Ом, не более 0,12
Частота переменного входного напряжения (тока),Гц 50/60
Выходное напряжение основного выхода, В =215–225
Максимальная выходная мощность, Вт 50
Время установления выходного напряжения, при подаче напряжения на вход, с 0,1
К.п.д. по входу напряжения, не менее 0,8
К.п.д. по токовым входам, не менее 0,7
Климатическое исполнение УХЛЗ.1
Номинальные рабочие значения механических внешних воздействующих факторов M7
Габаритные размеры, мм 210×150×94
Масса изделия (нетто), кг, не более 4

Комплект поставки Орион-БП-3

Наименование Количество
1 Блок питания Орион-БП-3 1
