Производитель: Радиус
Гарантия: 12 мес.
Цена по запросу

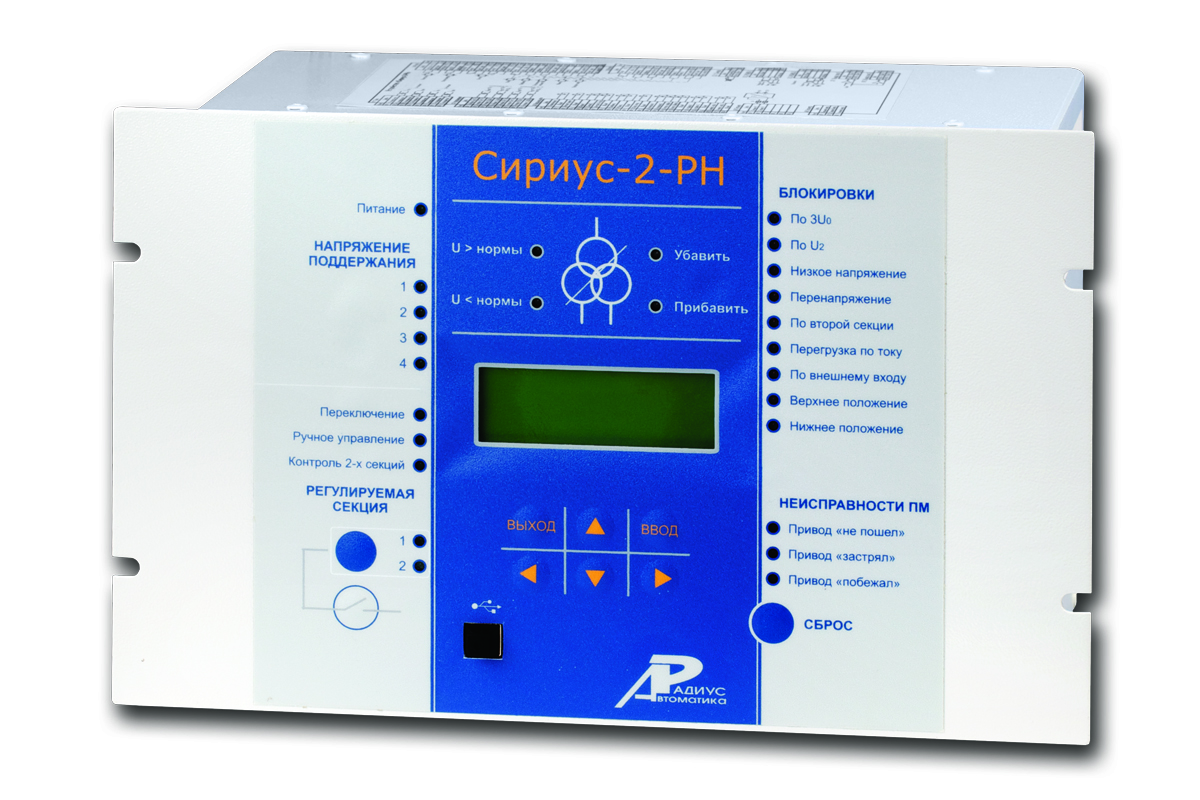

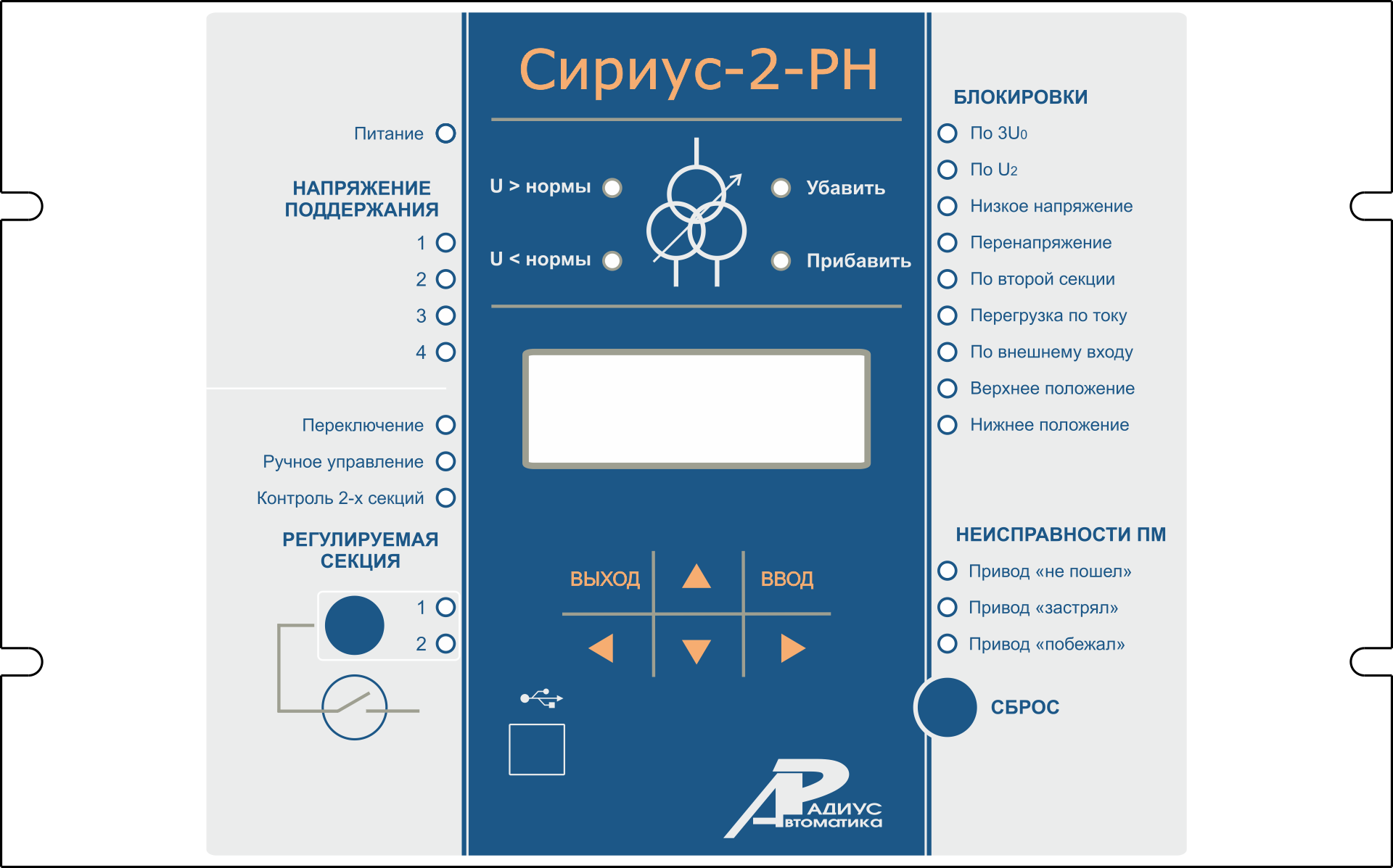

Устройство регулирования напряжения трансформатора «Сириус-2-РН» предназначено для управления электроприводами РПН при автоматическом регулировании коэффициента трансформации силовых трансформаторов.

Устройство Сириус-2-РН предназначено для установки на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 3–500 кВ.

Устройство Сириус-2-РН предназначено для применения на подстанциях с плавно или резко изменяющейся нагрузкой.



Устройство Сириус-2-РН обеспечивает:

- автоматическое поддержание напряжения в заданных пределах;

- коррекцию уровня регулируемого напряжения по току нагрузки;

- формирование импульсных или непрерывных команд управления электроприводами РПН;

- контроль исправности электроприводов РПН в импульсном режиме работы;

- одновременный контроль двух систем шин;

- оперативное переключение регулирования с одной системы шин на другую;

- блокировку работы и сигнализацию при обнаружении неисправности электропривода РПН;

- блокировку регулирования внешними релейными сигналами;

- блокировку регулирования при обнаружении перегрузки, превышении 3U0 (или U2) или при пониженном измеряемом напряжении;

- оперативное изменение уставки по напряжению поддержания с одного, заранее выбранного значения, на другое;

- измерение текущей ступени переключения РПН.



Устройство обеспечивает следующие эксплуатационные возможности:

- задание внутренней конфигурации и режима работы устройства;

- ввод и хранение уставок;

- контроль и индикацию значения напряжений и токов, подводимых к устройству;

- обеспечение регулирования коэффициента трансформации силового трансформатора;

- передачу текущих параметров, ввод и изменение уставок по линии связи;

- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;

- блокировку выходов при неисправности устройства для исключения ложных срабатываний;

- получение дискретных сигналов, выдачу предупредительной сигнализации;

- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;

- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения.



Функции, выполняемые устройством:

- регулирование коэффициента передачи силового трансформатора путем переключения отводов его первичной обмотки с помощью РПН;

- обеспечение необходимых блокировок, запрещающих регулирование;

- контроль отработки команд устройством РПН.



Дополнительные сервисные функции:

- встроенные часы-календарь;

- измерение текущих значений напряжений и тока компенсации;

- два (три) независимых интерфейса линии связи;

- вывод текущей ступени переключения РПН на внешний индикатор или ТИ.



Устройство производит измерение параметров входных аналоговых сигналов:

- линейного напряжения регулируемой секции;

- линейного напряжения контролируемой секции;

- напряжения нулевой последовательности регулируемой секции шин (второго линейного напряжения регулируемой секции);

- напряжения нулевой последовательности контролируемой секции шин (второго линейного напряжения контролируемой секции);

- одного из фазных токов ввода секции шин, являющейся регулируемой;

- одного из фазных токов ввода секции шин, являющейся контролируемой;

- одного из фазных токов через секционный выключатель регулируемой секции шин;

- одного из фазных токов через секционный выключатель контролируемой секции шин.

При измерениях напряжения и тока осуществляется цифровая фильтрация входных сигналов и их обработка относительно промышленной частоты 50 Гц.



Примечание:

Конструкция устройства «Сириус-2-РН» выполнена по модульному принципу, позволяющему поставлять устройства с различной аппаратной конфигурацией.



Полное название устройства «Сириус-2-РН» состоит из следующих элементов:

Устройство «Сириус-2-РН-m А-nnn В-Лx-Иy», где

«Сириус-2-РН» – фирменное название устройства,

m – тип исполнения устройства по номинальному вторичному току ТТ:

1 – для номинального вторичного тока ТТ 1 А;

5 – для номинального вторичного тока ТТ 5 А

nnn – тип исполнения устройства по напряжению оперативного тока (входные дискретные цепи всегда рассчитаны только на напряжение 220 В переменного или постоянного тока):

220 – для напряжения питания 220 В постоянного, переменного или выпрямленного тока;

110 – для напряжения питания 110 В постоянного тока;

х – тип встроенного логометра:

1 – с логометром для резистивного датчика положения;

2* – с измерителем положения РПН для датчика сельсинного типа;

y – тип исполнения дополнительного интерфейса для связи с АСУ:

0 – без дополнительного интерфейса (один интерфейс RS485, а также порт USB для связи с компьютером есть всегда);

1 – RS485;

2* – CAN;

3* – Ethernet;

4* – оптический интерфейс для подключения ВОЛС.

* – в настоящее время не поставляется.



Пример записи полного названия устройства «Сириус-2-РН» с номинальным вторичным током ТТ 5 А, напряжением оперативного питания 220 В, встроенным логометром для резистивного датчика положения РПН и без дополнительного интерфейса RS485:

«Устройство регулирования напряжения трансформатора «Сириус-2-РН-5 А-220 В-Л1-И0» ТУ 4222-008-17326295-99».
