Производитель: Радиус
Гарантия: 12 мес.
Цена по запросу

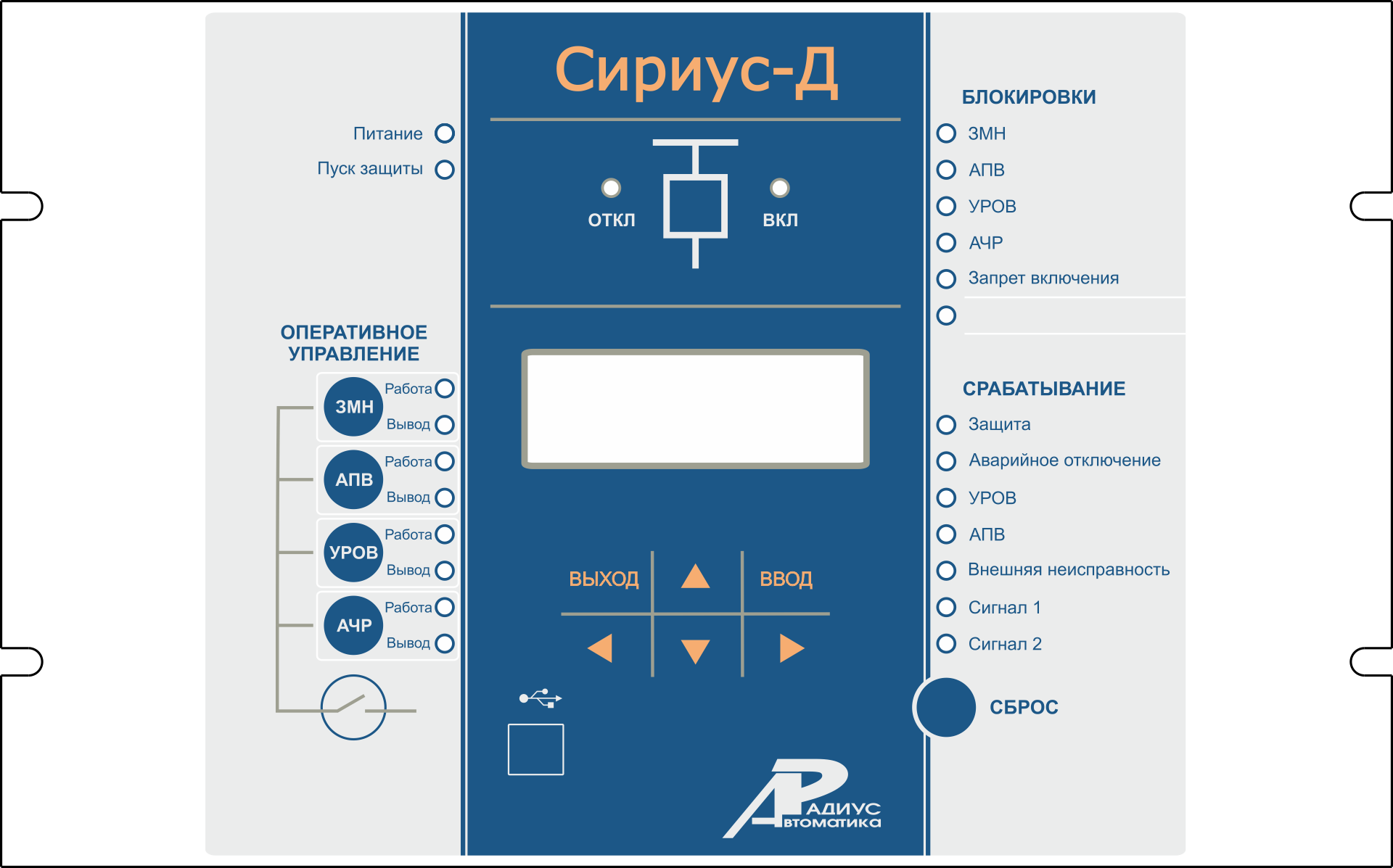

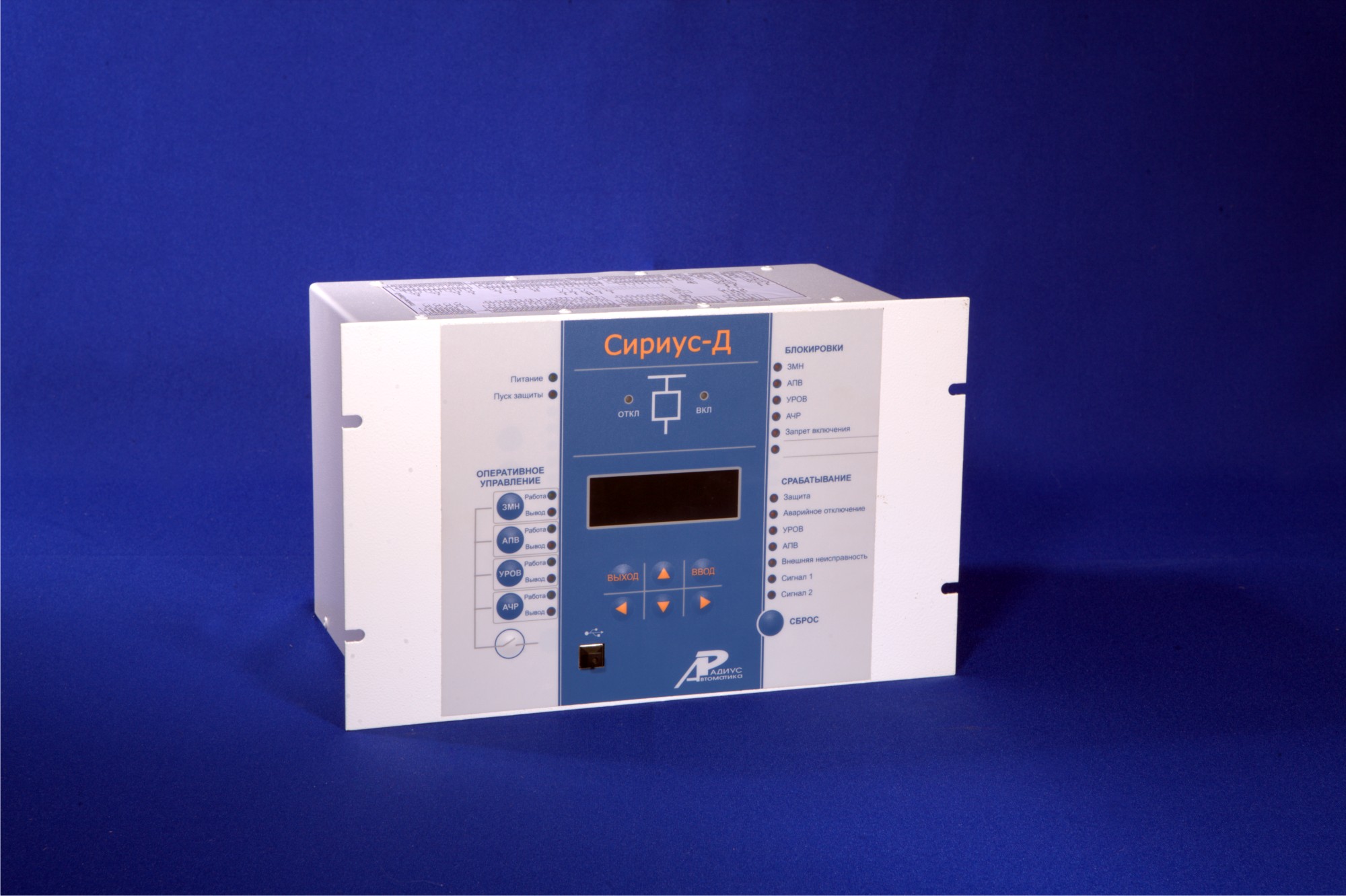

Устройство предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации синхронных и асинхронных электродвигателей напряжением 3–35 кВ.



Устройство Сириус-Д устанавливается в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 6–35 кВ.



Устройство Сириус-Д является комбинированным микропроцессорным терминалом релейной защиты и автоматики.



Применение в устройстве модульной мультипроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность снизить ступени селективности и повысить чувствительность терминала.



Реализованные в устройстве алгоритмы функций защиты и автоматики, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение новой техники проектировщикам и эксплуатационному персоналу.



Устройство Сириус-Д может применяться для защиты элементов распределительных сетей как самостоятельное устройство, так и совместно с другими устройствами РЗА (например, дуговой защитой, защитой от однофазных замыканий на землю, защитой шин и т.д.).



Устройство СИРИУС-Д обеспечивает следующие эксплуатационные возможности:

- выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;

- задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);

- ввод и хранение уставок защит и автоматики;

- контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;

- определение вида повреждения;

- передачу параметров аварии, ввод и изменение уставок по линии связи;

- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;

- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;

- получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;

- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;

- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.



Функции защиты, выполняемые устройством СИРИУС-Д:

- трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов (любая ступень может быть выполнена направленной, а также может иметь комбинированный пуск по напряжению);

- защита от обрыва фазы питающего фидера (ЗОФ);

- защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник;

- защита от однофазных замыканий на землю по току основной частоты (может быть выполнена направленной);

- защита синхронных двигателей от асинхронного хода в ступени МТЗ-2;

- минимальная токовая защита;

- защита минимального напряжения (ЗМН);

- защита от перегрева электродвигателя;

- защита от затянутого пуска;

- защита от блокировки ротора;

- защита обратной мощности;

- выдача сигнала пуска МТЗ для организации логической защиты шин.



Функции автоматики, выполняемые устройством СИРИУС-Д:

- операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;

- возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;

- формирование сигнала УРОВ при отказах своего выключателя;

- АПВ после срабатывания ЗМН;

- запрет включения выключателя при превышении допустимого числа запусков или при перегреве;

- исполнение команд АЧР от внешнего источника (с возможностью ЧАПВ).



Дополнительные сервисные функции:

- определение вида повреждения при срабатывании МТЗ;

- фиксация токов и напряжений в момент аварии;

- измерение времени срабатывания защиты и отключения выключателя;

- встроенные часы-календарь;

- возможность встраивания устройства в систему единого точного времени станции или подстанции;

- измерение текущих фазных токов, напряжений, мощности;

- дополнительные реле и светодиоды с функцией, заданной пользователем;

- цифровой осциллограф;

- регистратор событий.



Основные параметры и размеры устройства СИРИУС-Д:

- Питание устройства осуществляется от источника переменного (от 45 до 55 Гц), постоянного или выпрямленного тока напряжением от 178 до 242 В или от источника постоянного тока напряжением от 88 до 132 В, в зависимости от исполнения.

- Мощность, потребляемая устройством от источника оперативного постоянного тока в дежурном режиме – не более 7 Вт, в режиме срабатывания защит – не более 15 Вт.

- Габаритные размеры устройства не превышают 305×190×215 мм.

- Масса устройства без упаковки не превышает 7 кг.



Примечание:

Полное название устройства состоит из следующих элементов: Устройство «Сириус-Д-tA-nnnB-ss», где

«Сириус-Д» – фирменное название устройства,

tA – исполнение устройства по номинальному току вторичной обмотки ТТ:

1А – для номинального тока 1 А;

5А – для номинального тока 5 А;

nnnB – исполнение устройства по напряжению оперативного тока:

110В – для напряжения питания 110 В постоянного тока;

220В – для напряжения питания 220 В постоянного или переменного тока;

ss – исполнение устройства по третьему интерфейсу линии связи:

И0 – без третьего интерфейса;

И1 – для исполнения с интерфейсом RS485.

Пример записи устройства «Сириус-Д» с напряжением оперативного питания 220 В, номинальным током ТТ 5 А и дополнительным интерфейсом RS485 при заказе:

«Микропроцессорное устройство защиты «Сириус-Д-5А-220В-И1» ТУ 3433-002-54933521-2009».

Отличия устройств Сириус-Д и Сириус-21-Д:



Устройства отличаются только порядком нумерации клеммников на задней панели. Более подробную информацию смотрите в Руководстве по эксплуатации.



Комплект поставки СИРИУС-Д:

1. Руководство по эксплуатации, паспорт - 1
