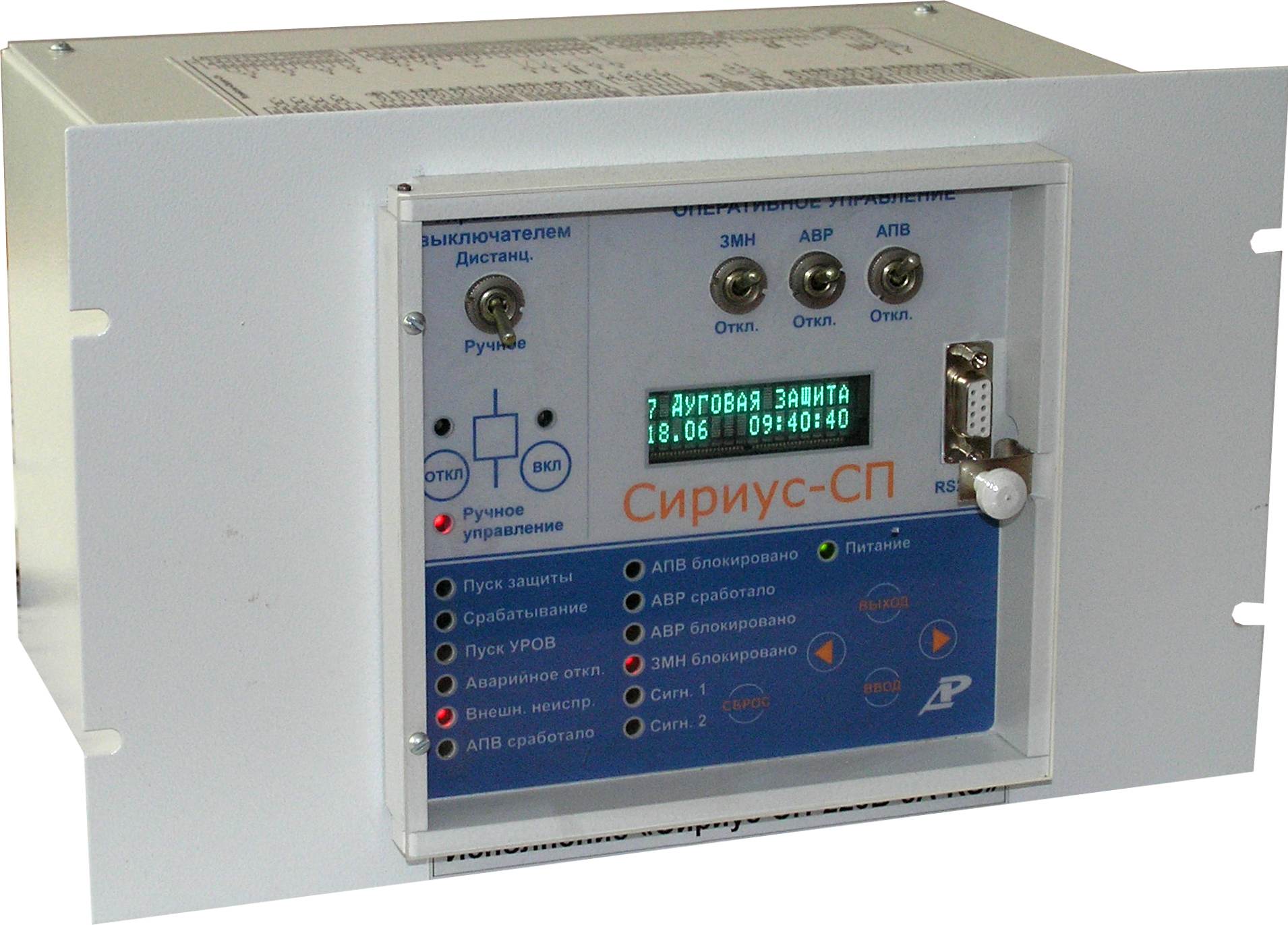

СИРИУС-СП
Терминал "Сириус-СП" предназначен для выполнения функций релейной защиты, автоматики, управления и сигнализации секционирующих пунктов напряжения 6 - 35 кВ.
Устройство предназначено для установки в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 6 - 35 кВ. "Сириус-СП" является комбинированным микропроцессорным терминалом защиты и автоматики.
Применение в устройстве модульной мультипроцессорной архитектуры наряду с современными техноогиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность снизить ступени селективности и повысить чувствительность терминала.
Реализованные в устройстве алгоритмы функций защиты и автоматики, а также схемы подключения устройства разработаны по требованию к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение новой техники проектировщикам и эксплуатационному персоналу.
Особенности Устройства "Сириус-СП":
- Четыре ступени МТЗ с различными уставками в зависимости от направления мощности;
- Защита минимального напряжения;
- Защита от повышения напряжения;
- Защита от обрыва фазы;
- Защита от однофазных замыканий на землю по 3U0 и 3I0, а также по току 3I0 высших гармоник;
- АВР с действием на свой выключатель при пропадании напряжения с одной из сторон;
- АВНР с действием на выключатель совмещенного секционирующего пункта при восстановлении напряжения;
- Четырехкратное АПВ;
- Управление выключателем с защитой от "прыгания".
Дополнительные сервисные функции, выполняемые Устройством "Сириус-СП":
- Определение вида и расстояния до места повреждения при срабатывании МТЗ;
- Фиксация токов и напряжений в момент аварии;
- Измерение времени срабатывания защиты и отключения выключателя;
- Встроенные часы-календарь;
- Измерение текущих фазных токов, напряжений, мощности;
- Дополнительные реле и светодиоды с функцией, программируемой пользователем;
- Цифровой осциллограф, регистратор событий.
Технические характеристики Устройства "Сириус-СП":
| Параметр | Значения |
| Источник питания |
178 - 242 В 88 - 132 В 45 - 55 Гц |
|
Мощность потребляемая устройством - в дежурном режиме - в режиме срабатывания защит |
не более 15 Вт не более 30 Вт |
| Максимальный контролируемый диапазон токов в фазах | 0.2 - 200 А |
| Рабочий диапазон токов в фазах | 1 - 200 А |
| Максимальный контролируемый диапазон напряжений | 1 - 150 В |
| Рабочий диапазон напряжений | 2 - 120 В |
| Основная относительная погрешность измерения напряжения в фазах | ± 3 % |
| Входной ток | не более 20 мА |
|
Напряжение надежного срабатывания - исполнение 220 В - исполнение 110 В |
150 - 264 В 75 - 132 В |
|
Напряжение надежного несрабатывания - исполнение 220 В - исполнение 110 В |
0 - 120 В 0 - 60 В |
| Длительность сигнала | не менее 20 мс |
| Коммутируемое напряжение переменного или постоянного тока | не более 300 В |
|
Выходной дискретный сигнал "Отказ" - отказ |
нормально замкнутый |
| Рабочий диапазон температур устройства | от -40 до +55 о С |
Комплект поставки СИРИУС-СП:
1. Руководство по эксплуатации, паспорт - 1
2. Устройство "Сириус-СП" - 1
Дополнительная комплектация СИРИУС-СП:
(Поставляется по отдельному заказу)
1. Поворотная рама «Сириус» - для монтажа терминалов серии «Сириус»
