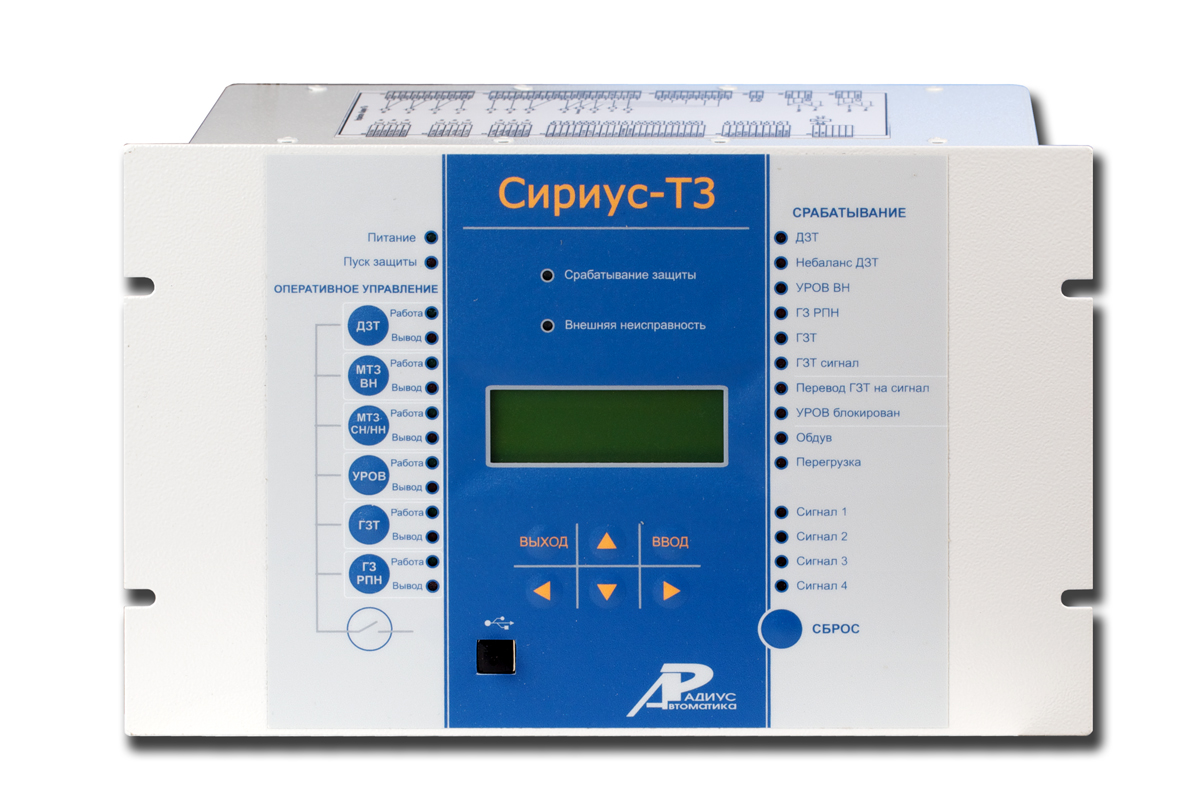

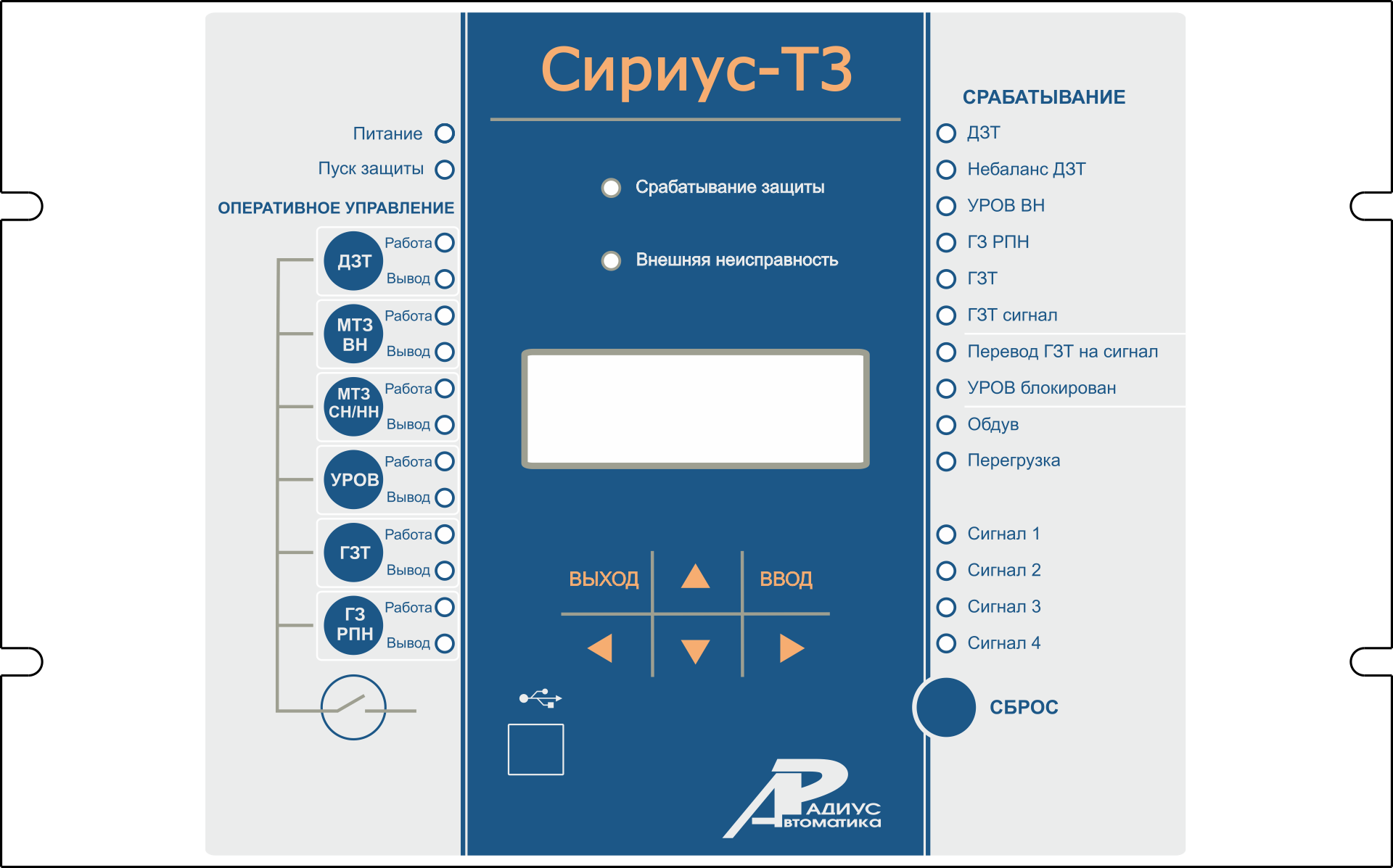

Устройство микропроцессорной защиты "Сириус-ТЗ" предназначено для выполнения функций основной защиты трехобмоточного трансформатора с высшим напряжением 35 - 220 кВ. Содержит ступени подменных МТЗ высшей, средней и низшей сторон трансформатора, которые выполнены с внешним комбинированным пуском напряжения. Также возможно использование в качестве дифференциальной защиты автотрансформатора. Устройство предназначено для установки на панелях и в шкафах, в релейных залах и пультах управления электростанций и подстанций 35 - 220 кВ.



Устройство является комбинированным микропроцессорным терминалом релейной защиты и автоматики. Применение в устройстве модульной мультипроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность снизить ступени селективности и повысить чувствительность терминала.



Реализованные в устройстве алгоритмы функций защиты и автоматики, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение новой техники проектировщикам и эксплуатационному персоналу.



Устройство может применяться для защиты элементов распределительных сетей как самостоятельное устройство, так и совместно с другими устройствами РЗА (например, резервной защитой силового трансформатора, газовой защитой и т.д.).



Функциональные возможности Устройства "Сириус-ТЗ":

- Выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;

- Задание внутренней конфигурации (вод / вывод защит, автоматики, сигнализации и т.д.);

- Ввод и хранение уставок защит и автоматики;

- Передача параметров аварии, ввод и изменение уставок по линии связи;

- Непрерывный оперативный контроль работоспособности (самодиагностика) в течение всего времени работы;

- Блокировка всех выводов при неисправности устройства для исключения ложных срабатываний;

- Получение дискретных сигналов управления и блокировок, выдача команд аварийной и предупредительной сигнализации;

- Гальваническая развязка всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;

- Высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях.



Особенности Устройства "Сириус-ТЗ":

- Двухступенчатая дифференциальная токовая защита трансформатора (токовая отсечка и защита с торможением от сквозного тока и отстройкой от бросков тока намагничивания);

- Защита от перегрузки по каждой стороне напряжения с действием на сигнализацию;

- Контроль состояния трансформатора по ряду входных, дискретных сигналов;

- Управление схемой обдува по двум критериям - ток нагрузки и сигналы от датчиков температуры;

- Возможность подключения внешних защит, например, газовой защиты трансформатора;

- Контроль на "затягивание" команды на отключение;

- Контроль наличия питания терминала и его работоспособности;

- Наличие регистратора событий;

- Оперативный ввод или вывод некоторых функций с помощью тумблеров на передней панели устройства вместо традиционных накладок;

- Наличие двух независимых интерфейсов связи RS232C и токовой петли RS485 для связи с компьютером;

- Встроенные часы-календарь;

- Устройство имеет каналы связи для передачи на компьютер данных аварийных отключений, просмотра и изменения уставок, контроля текущего состояния устройства.



Технические характеристики Устройства "Сириус-ТЗ":

Параметр Значения
Источник питания

88 - 132 В

178 - 242 В

45 - 55 Гц

Мощность потребляемая устройством

- в дежурном режиме

- в режиме срабатывания защит



не более 15 Вт

не более 30 Вт

Максимальный контролируемый диапазон токов 0.2 - 200 А
Рабочий диапазон токов 1 - 200 А
Основная относительная погрешность измерения токов в фазах ± 3 %
Напряжение надежного срабатывания 150 - 264 В
Длительность сигнала не менее 20 мс
Напряжение надежного несрабатывания

0 - 120 В (исполнение 220 В)

0 - 60; 75 - 132 (исполнение 110 В)

Коммутируемое напряжение переменного или постоянного тока не более 264 В
Температура окружающей среды от -20 до +55 о С



Комплект поставки СИРИУС-Т3:

1. Руководство по эксплуатации, паспорт - 1

2. Устройство Сириус-ТЗ - 1



Дополнительная комплектация СИРИУС-Т3:

(Поставляется по отдельному заказу)

1. Поворотная рама «Сириус» - для монтажа терминалов серии «Сириус»
