Производитель: Радиус
Гарантия: 12 мес.
Цена по запросу

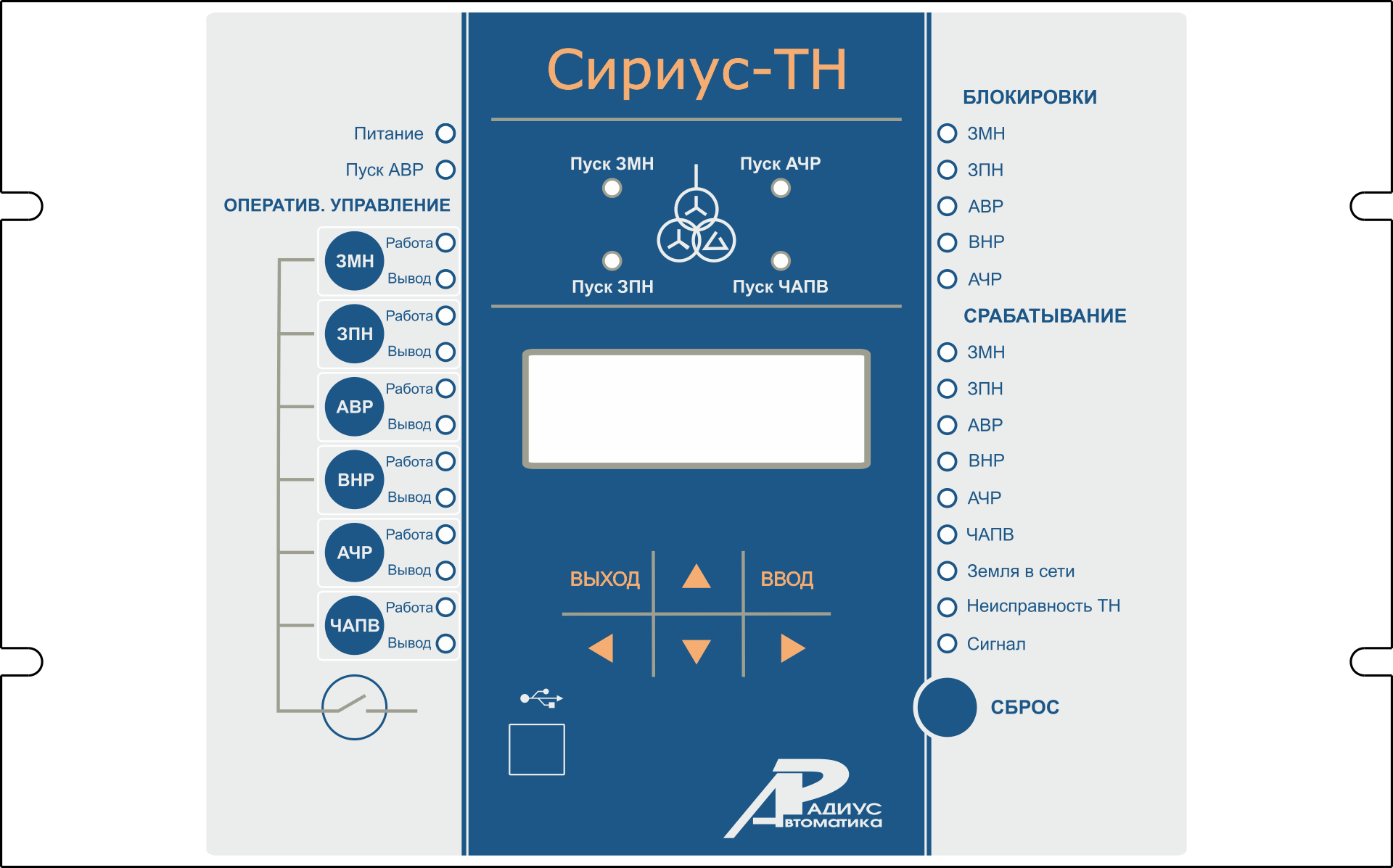

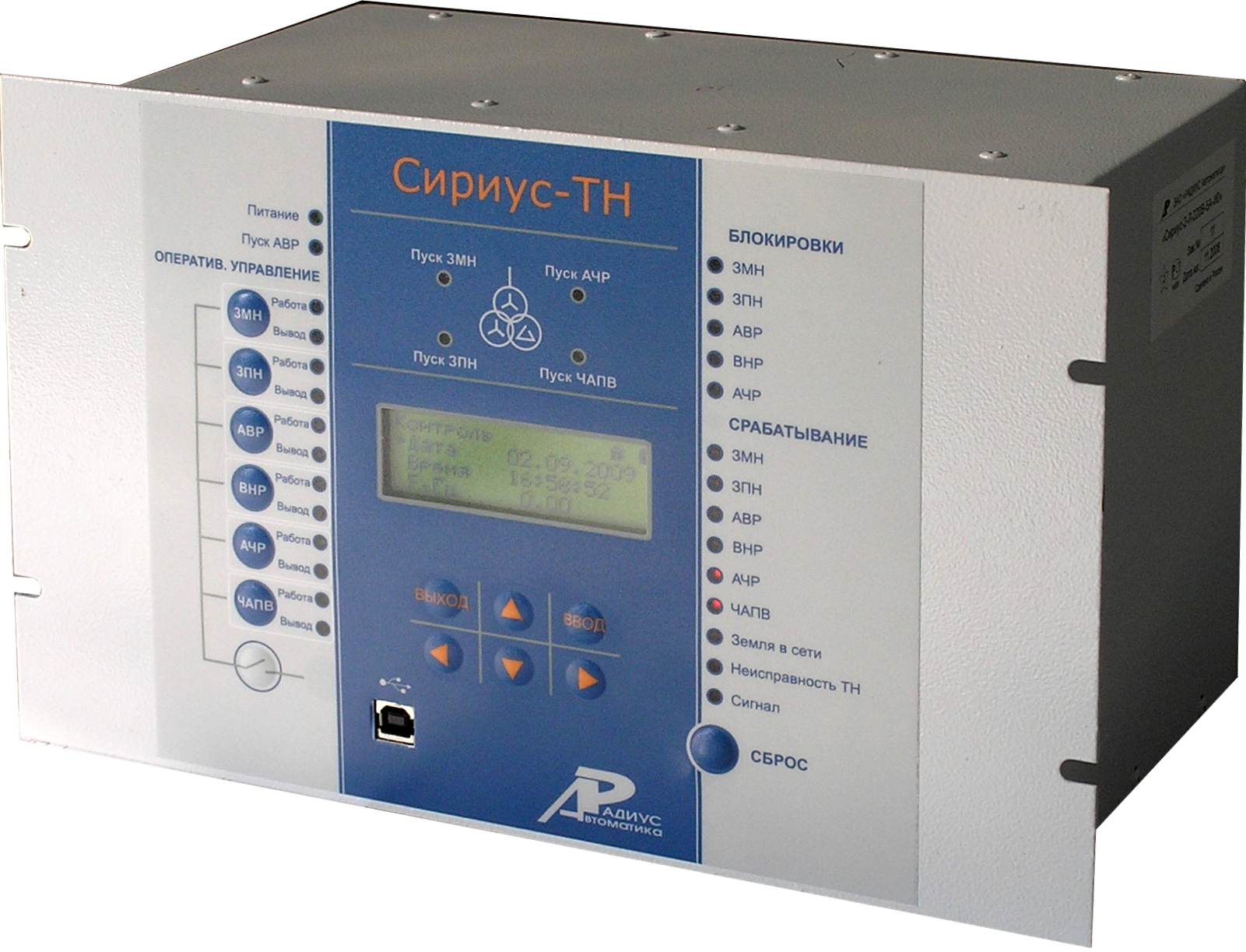

Устройство предназначено для контроля трансформаторов напряжения, а также для выполнения функций релейной защиты и автоматики подстанций.



Устройство устанавливается в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 6–110 кВ.



Устройство является комбинированным микропроцессорным терминалом релейной защиты и автоматики.



Применение в устройстве модульной мультипроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность уменьшить ступени селективности повысить чувствительность терминала.



Реализованные в устройстве алгоритмы функций защиты и автоматики, а также схемы подключения устройства разработаны согласно требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что позволяет обеспечивать совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение новой техники проектировщикам и эксплуатационному персоналу.



Устройство может применяться для защиты и автоматики элементов распределительных сетей как самостоятельное устройство, так и совместно с другими устройствами РЗА (например, фидерной и дуговой защитой, защитой от однофазных замыканий на землю, защитой шин и т.д.).



Устройство СИРИУС-ТН обеспечивает следующие эксплуатационные возможности:

- выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;

- задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);

- ввод и хранение уставок защит и автоматики;

- контроль положения выключателей при выполнении функций АВР и ВНР;

- передачу параметров аварий, ввод и изменение уставок по линии связи;

- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;

- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;

- получение дискретных сигналов состояния и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;

- гальваническую развязку всех входов и выходов (включая питание) для обеспечения высокой помехозащищенности;

- высокое сопротивление и электрическую прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях подстанций.



Функции защиты, выполняемые устройством СИРИУС-ТН:

- трехступенчатая защита минимального напряжения (ЗМН) с контролем трех линейных напряжений;

- защита от повышения напряжения (ЗПН) с контролем трех линейных напряжений с возможностью обратного включения после понижения напряжения;

- защита от однофазных замыканий на землю (ОЗЗ) по напряжению нулевой последовательности;

- защита от повышения частоты;

- выдача сигнала разрешения для комбинированного пуска МТЗ других присоединений.



Функции автоматики, выполняемые устройством СИРИУС-ТН:

- контроль трансформатора напряжения;

- трехступенчатая автоматическая частотная разгрузка (АЧР);

- частотное автоматическое повторное включение (ЧАПВ);

- формирование сигнала пуска АВР;

- формирование сигналов восстановления схемы нормального режима после АВР (ВНР).



Дополнительные сервисные функции:

- фиксация напряжения и частоты в момент аварии;

- измерение времени срабатывания защиты;

- встроенные часы-календарь;

- возможность встраивания устройства в систему единого точного времени станции или подстанции;

- измерение текущих фазных и линейных напряжений;

- измерение текущей частоты подводимого напряжения;

- дополнительные реле и светодиод с функцией, задаваемой пользователем;

- цифровой осциллограф;

- регистратор событий.



Основные параметры и размеры устройства СИРИУС-ТН:

- Питание устройства осуществляется от источника переменного (от 45 до 55 Гц), постоянного или выпрямленного тока напряжением от 178 до 242 В или от источника постоянного тока напряжением от 88 до 132 В, в зависимости от исполнения.

- Мощность, потребляемая устройством от источника оперативного постоянного тока в дежурном режиме – не более 7 Вт, в режиме срабатывания защит – не более 15 Вт.

- Габаритные размеры устройства не превышают 305×190×215 мм.

- Масса устройства без упаковки не превышает 7 кг.



Примечание:

Полное название устройства состоит из следующих элементов:

Устройство «Сириус-ТН-nnnB-ss», где

«Сириус-ТН» – фирменное название устройства,

nnnB – исполнение устройства по напряжению оперативного тока:

220В – для напряжения питания 220 В постоянного или переменного тока;

110В – для напряжения питания 110 В постоянного тока;

ss – исполнение устройства по третьему интерфейсу линии связи:

И0 – третий интерфейс не устанавливается;

И1 – для исполнения с интерфейсом RS485.

Пример обозначения устройства «Сириус-ТН» с напряжением оперативного питания 220 В и с дополнительным интерфейсом RS485 при заказе:

«Микропроцессорное устройство «Сириус-ТН-220В-И1»



Комплект поставки СИРИУС-ТН:

1. Техническое описание, руководство по эксплуатации, паспорт - 1

2. Устройство "Сириус-ТН" - 1

3. Элемент питания - 1



Дополнительная комплектация СИРИУС-ТН:

(Поставляется по отдельному заказу)

1. Поворотная рама «Сириус» - для монтажа терминалов серии «Сириус»
