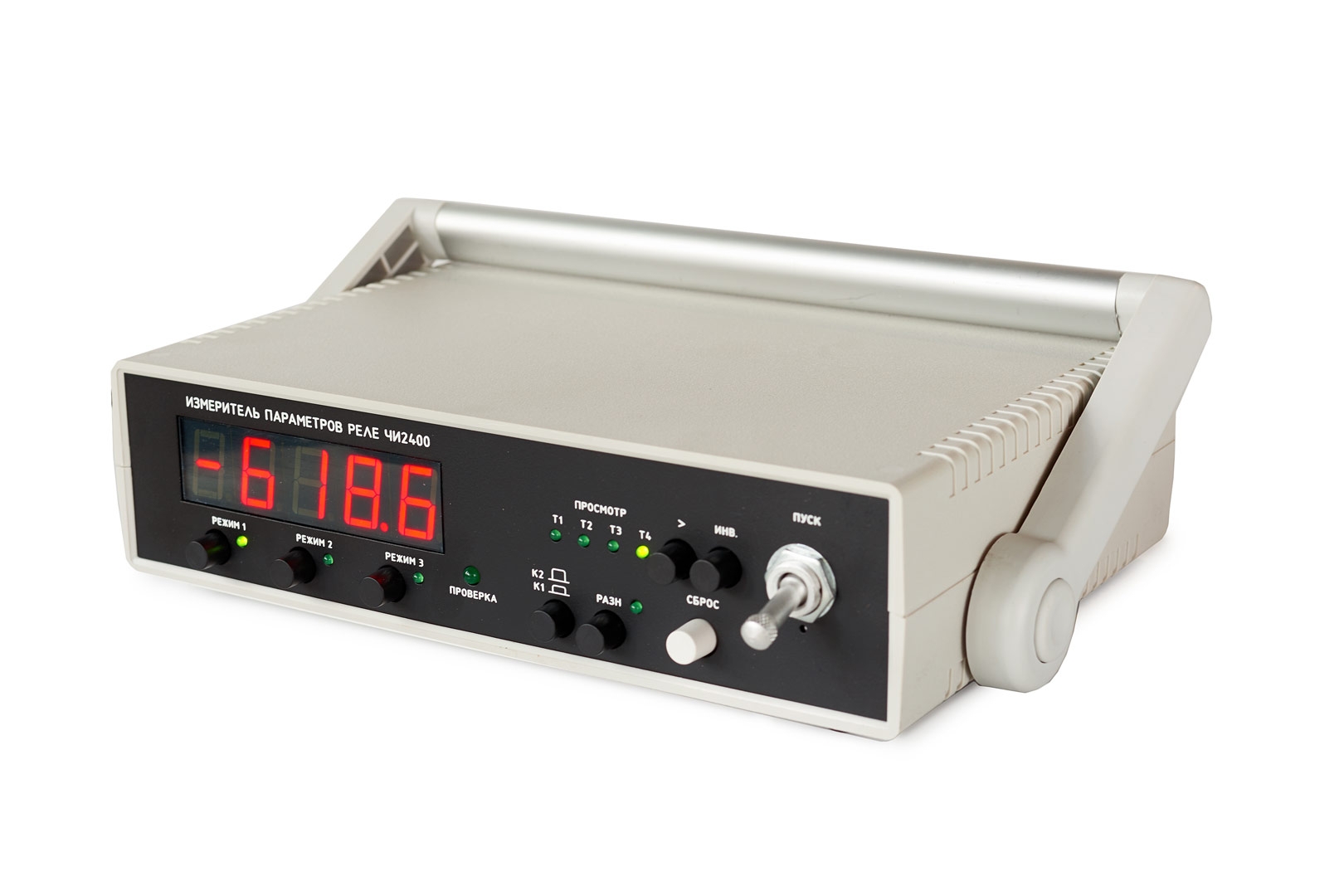

ЧИ2400 - измеритель параметров реле (миллисекундомер)

ЧИ2400 - измеритель параметров реле (миллисекундомер)
Гарантия
18 мес.
  • Описание

Назначение измерителя параметров реле ЧИ 2400:

Измеритель параметров реле (миллисекундомер) ЧИ 2400 предназначен для измерения временных параметров реле при эксплуатации и ремонте релейных систем автоматики электрических станций и подстанций, автоматики и телемеханики на железнодорожном транспорте.

Питание обмоток проверяемого реле осуществляется от внешних источников постоянного или переменного тока при подсоединении обмотки реле и источника питания реле к измерителю и при отсутствии гальванической связи измерителя с источником питания реле.

Питание обмоток проверяемого реле (при подсоединении обмотки реле и источника питания реле к измерителю) должно осуществляться от внешних источников питания с напряжением постоянного тока до 220 В при коммутируемой мощности до 36 Вт или напряжением переменного тока до 250 В при коммутируемой мощности до 100 ВА

Измеритель ЧИ2400 позволяет измерять за один цикл измерения (включение, выключение проверяемого реле), запоминать и выводить на табло индикации результаты измерения для двух контактных групп (замыкающих или размыкающих) следующие временные параметры реле:

  • время до первого срабатывания реле;
  • время до полного срабатывания реле с учетом дребезга" контактов;
  • время до первого отпускания реле;
  • время до полного отпускания реле с учетом "дребезга" контактов;
  • длительность замкнутого или разомкнутого состояния контактов реле;
  • время от первого переключения одной контактной группы до переключения другой контактной группы реле;
  • результат вычисления разности одноименных параметров для двух групп контактов реле и вычисление среднего значения измеряемых параметров за заданное число включений реле.

Технические характеристики измерителя ЧИ2400:

Параметр Значение
Предел измерения интервалов времени, мс 100 000
Минимальная единица младшего разряда, мс 0,1
Класс точности измерителя 0,005 / 0,004
Напряжение питания, В 220
Потребляемая мощность, ВА 10 ВА
Условия эксплуатации:
  • температура окружающего воздуха, °С
  • относительная влажность воздуха
  • Габаритные размеры корпуса, мм
от минус 10 до 55 °С
до 90 % при 30 °С
235 × 85 ×165
Масса, кг 1,5

"
