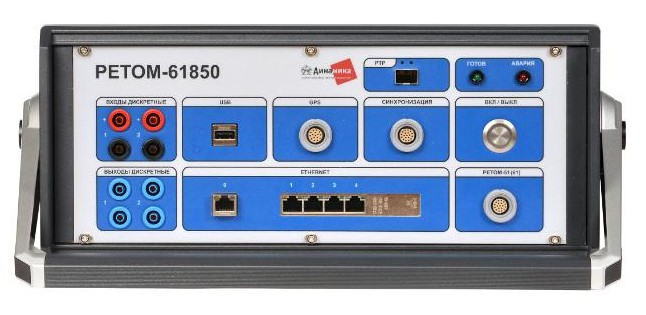

РЕТОМ-61850 - устройство испытательное

РЕТОМ-61850 - устройство испытательное
Цена по запросу
Гарантия
60 мес.
Производитель
Динамика
Сертификаты:
  • Описание
  • Характеристики
  • Комплектация

Проверка оборудования цифровой подстанции любой сложности!

Испытательный комплекс РЕТОМ-61850 предназначен для полноценного тестирования устройств РЗА, поддерживающих стандарт МЭК 61850. Работает как в автономном режиме, так и совместно с испытательным прибором РЕТОМ-71/61/51.

Область применения

Комплексная проверка устройств с поддержкой МЭК 61850:

  • интеллектуальных электронных устройств,
  • цифровых измерительных трансформаторов,
  • полевых аналогово-цифровых преобразователей,
  • счетчиков электроэнергии, АСКУЭ и других элементов цифровой подстанции,

а также:

  • проверка каналов связи,
  • проведение штормовых испытаний,
  • модулирование цифровых подстанций с множеством присоединений,

Основные достоинства РЕТОМ-61850

  • автоматическое тестирование интеллектуальных устройств
  • выдача до 20 SV-потоков (80 и 256 выборок), управляемых в ручном и автоматическом режиме НОВИНКА
  • выдача до 60 SV-потоков (80 и 256 выборок) в режимах "Информационный шторм" и "Повышенная информационная нагрузка" НОВИНКА
  • генерация искаженных SV-потоков: смещение, перемешивание, пропуски выборок НОВИНКА
  • 128 GOOSE-сообщений (128 прием, 128 передача)
  • регистрация SV-потоков и GOOSE-сообщений
  • расчет электроэнергетических параметров SV-потоков НОВИНКА
  • осциллографирование SV-потоков
  • анализ сетевого трафика (разбор полей пакетов, проверка соответствия пакетов МЭК 61850, временные характеристик пакетов, статистика пакетов и ошибок) НОВИНКА
  • синхронизация по протоколам PTPv2 (IEEE 1588), SNTP+PPS (оптический и электрический) НОВИНКА
  • организация локального PTP-сервера (grandmaster clock) НОВИНКА
  • генерация синхронизированного с PTP-сервером сигнала PPS НОВИНКА
  • перенаправление дискретных входных сигналов на дискретные выходные сигналы
  • 5 Ethernet портов, каждый из которых может настраиваться на прием и передачу соответствующих GOOSE-сообщений и SV-потоков.


HTML

Технические характеристики характеристики устройства испытательного РЕТОМ-61850:

Параметр Значения
Общие характеристики
Максимально количество портов Ethernet PJ-45, шт. 5
Максимальное количество оптических Ethernet портов, шт 4
Скорость обмена данных, Мбит/с 100/1000
Поддержка виртуальных сетей VLAN +
Синхронизация времени SNTP(NTP), РТР (IEEE 1533), PPS, GPS
Дискретные входы, шт. 2
Дискретные выходы, шт. 4
Питание, В ~ 220
GOOSE-сообщения
Количество входных GOOSE-сообщений 123
Количество выходных GOOSE-сообщений 123
Количество логических входов и выходов 96
Собственное время обработки < 1 MC
Время приемопередачи через сеть Type 1A;Class P2/3 (61350-5)
Sampled Values 9-2 LE
Количество выходных потоков 4
Количество входных потоков 4
Номинальная частота сигнала, Гц 50; 60
Количество выборок за период номинальной частоты 30; 256

HTML

Комплект поставки РЕТОМ-61850

Наименование Количество
1 Устройство испытательное РЕТОМ-61850 1
