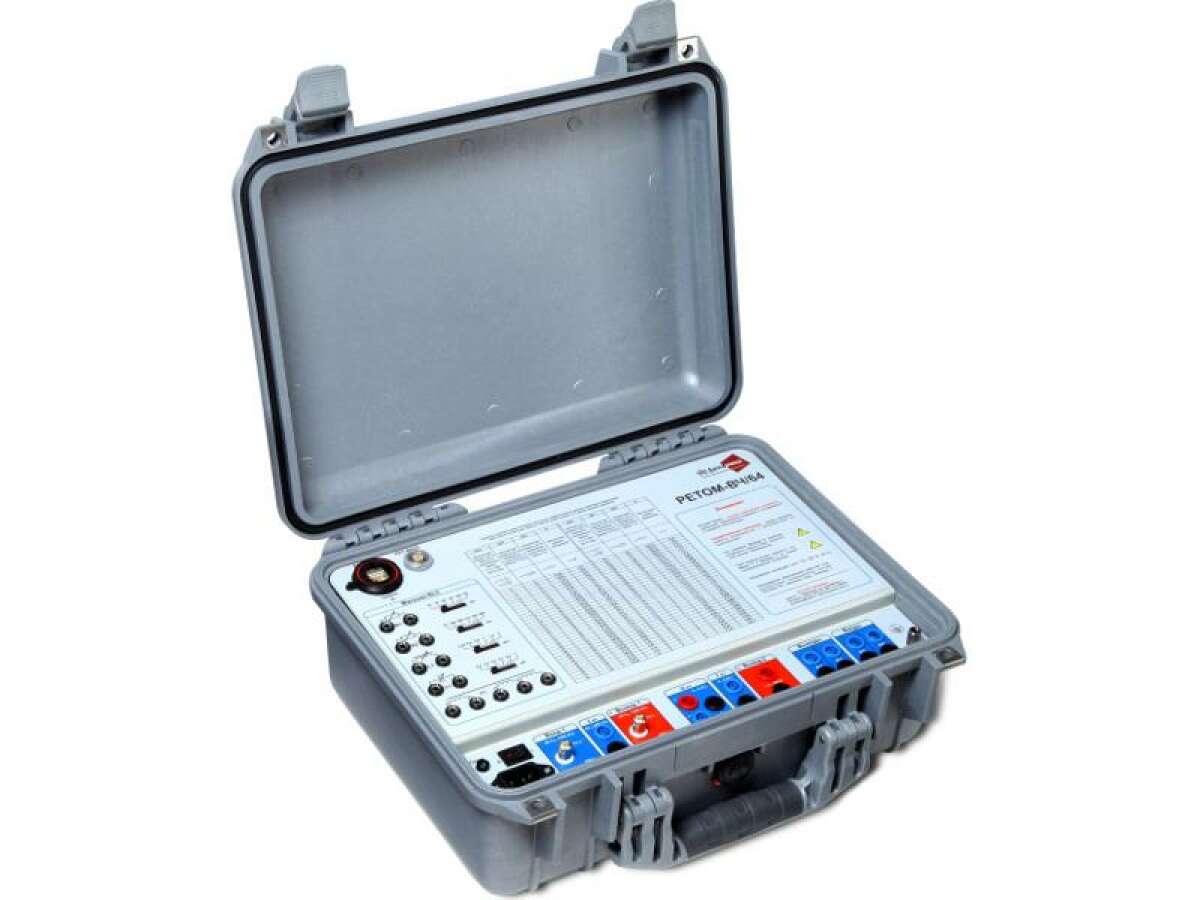

РЕТОМ-ВЧ/64 — испытательный комплекс для проверки ВЧ-аппаратуры

РЕТОМ-ВЧ/64 — испытательный комплекс для проверки ВЧ-аппаратуры
Цена по запросу
Реестр РК
до 19.02.2023г.
Поверка
Включена в стоимость
Гарантия
60 мес.
Производитель
Динамика
Межповерочный интервал
24 мес.
Сертификаты:
  • Описание
  • Характеристики
  • Комплектация
РЕТОМ-ВЧ/64 – базовый прибор комплекса РЕТОМ-ВЧ, который работая под управлением компьютера, генерирует тестовые ВЧ сигналы напряжений, аналогичные поступающим на вход ВЧ защиты и ВЧ автоматики. Прибор позволяет автоматически снимать характеристики, оформлять протоколы испытаний, архивировать их и т.д. Результаты измерений оформляются в виде графиков и таблиц, в форме стандартных протоколов.

Испытательный комплекс РЕТОМ-ВЧ является незаменимым инструментом при проведении проверок ВЧ аппаратуры каналов РЗ, аппаратуры для приёма и передачи телекоманд РЗ и ПА (АКА-Кедр, УПК-Ц, АНКА-АВПА, АКПА-В, ВЧТО-М), фильтров присоединения, разделительных фильтров, ВЧ заградителей с элементами настройки и других составляющих ВЧ тракта.

Легкий и компактный комплекс заменяет функции 20 приборов, обеспечивая автоматический или ручной контроль параметров ВЧ аппаратуры, автоматизированную обработку результатов испытаний и выдачу протоколов.

В состав комплекса входят:

  • испытательное устройство РЕТОМ-ВЧ/64
  • стандартное программное обеспечение
  • комплект аксессуаров

Для расширения функциональных возможностей устройства РЕТОМ-ВЧ/64 дополнительно в состав комплекса могут входить:

  • специальные программы
  • магазин затуханий ВЧА-75М
  • магазин RC ВЧР-64
  • высокочастотный тестер ВЧТ-25М

Область применения

Автоматизированная комплексная проверка:

  • ВЧ аппаратуры каналов передачи сигналов защит (ДФЗ, ВЧ блокировки),
  • ВЧ аппаратуры противоаварийной автоматики,
  • фильтров присоединения,
  • разделительных фильтров,
  • ВЧ-заградителей,
  • ВЧ кабеля.

Основные достоинства РЕТОМ-ВЧ/64

  • включает в себя 9 приборов:
    • генератор широкополосный (генератор);
    • широкополосный измеритель (вольтметр, частотомер, анализатор спектра, осциллограф);
    • высокочастотный амперметр;
    • низкочастотный амперметр:
    • низкочастотный вольтметр;
    • миллисекундомер;
    • регистратор состояния дискретных входов и устройство управления контактными выходами;
    • генератор сигналов частотой 50 Гц и генератор сигнала постоянного уровня;
    • магазин RLC с дифференциальным трансформатором;
  • все измерительные, генераторные и вспомогательные узлы прибора работают одновременно и независимо друг от друга;
  • анализ сигналов с помощью встроенного осциллографа;
  • высокоскоростное снятие панорамы сигналов с разрешением до 1 Гц;
  • высокая помехоустойчивость и скорость передачи данных между прибором и ПК (связь осуществляется по каналу Ethernet);
  • измерение низкочастотного тока до 35 мА, высокочастотного тока до 1 А и постоянного тока до 50 мА.
  • выдача сигнала в длительном и в импульсном режимах с целью проверки антидребезга при пуске команд; проверка аппаратуры с одночастотным и двухчастотным кодированием команд;
  • встроенный силовой выход позволяет снимать характеристики манипуляции ВЧ аппаратуры РЗ (выход 0-120 В переменного напряжения) и определять напряжение включения команд ВЧ аппаратуры ПА (выход 0-250 В постоянного напряжения);
  • интуитивно понятное программное обеспечение позволяет проводить тестирование, как в ручном режиме, так и автоматизировать процессы снятия АЧХ, АХ, панорамы сигналов, осциллографирования, проверки ВЧ оборудования обработки и присоединения, аппаратуры РЗиПА;
  • дополнительные блоки ВЧА-75М, ВЧР-64, ВЧТ-25М расширяют функциональные возможности прибора РЕТОМ-ВЧ/64;
  • удобная транспортировка благодаря пластиковому корпусу, компактным размерам и малому весу.

HTML

Технические характеристики устройства испытательного РЕТОМ-ВЧ/64:

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
ВЫХОД 2
Диапазон частот, Гц 40 - 60
Диапазон выдаваемых напряжений, В 0 - (1 - 120)
Максимальная выходная мощность, Вт, не менее 5
ВЫХОД 1
Диапазон частот, Гц 20 - 1200000
Диапазон выдаваемых напряжений , В 0 - (0,02 - 7)
НЧ - МУЛЬТИМЕТР(U нч, I нч)
Рабочий диапазон частот, Гц 0 - 4000
Предел измерения силы тока, А 1
Пределы измерения напряжения, В 3; 300
Пределы измерения уровня напряжения, дБн 12; 52
Входное сопротивление вольтметра, кОм, не менее 1000
Входное сопротивление амперметра, Ом, не более 1
ВХОД 1
Рабочий диапазон частот, Гц 20 - 1200000
Пределы измерения тока, А 0,1; 1
Пределы измерения напряжения, В 1; 100
Пределы измерения уровня напряжения, дБн 2; 42
ВЧ - ЧАСТОТОМЕР (ВХОД 1)
Диапазон измеряемых частот, Гц 20 - 1200000
МАГАЗИН RLC
МАГАЗИН R1
Номинальные значения сопротивления R1 мощностью 1 Вт с погрешностью ± 1 %, Ом 10 ; 15 ; 2 0 ; 50 ; 100 ; 150 ;
Диапазон рабочих частот, кГц 0 - 1000
МАГАЗИН R2
Номинальные значения сопротивления R2 мощностью 30 Вт с погрешностью ± 1 %, Ом 75; 240; 280; 310; 330; 450;
Диапазон рабочих частот, кГц 0 - 1000
МАГАЗИН C1
Номинальные значения емкости эквивалентов конденсатора связи рабочим напряжением 100 В с погрешностью ± 2 %, нФ 2,2; 3,2; 4,4; 4,7; 6,4; 7;
Диапазон рабочих частот, кГц 0,2 - 1000
МАГАЗИН L1
Номинальные значения индуктивности с погрешностью ± 5 %, мГн 0,2 5 ; 0,5; 0,6; 1,0; 1,2; 2,0;
Наибольший допустимый ток, А 0,5
Диапазон рабочих частот, кГц 24 - 1000
ДИФФЕРЕНЦИАЛЬНЫЙ ТРАНСФОРМАТОР Т1
Коэффициенты трансформации (W35/W12,W34/W12,W45/W12) 2/1/1
Пределы допускаемой относительной погрешности коэффициентов трансформации, % ± 5
Пределы допускаемой относительной погрешности асимметричности коэффициентов трансформации W34/W12,W45/W12 при одинаковых нагрузках RH=160 Ом, % ± 1
Наибольшее допустимое входное напряжение, В 20
Диапазон рабочих частот, кГц 24 - 1000
МИЛЛИСЕКУНДОМЕР
Диапазон измерения, с 0,001 - 99
Пределы допускаемой относительной погрешности измерения времени, % ± 0,1
Разрешающая способность регистрации изменения состояния контактов (по времени), мс, не более 0,4
КОНТАКТНЫЕ ВЫХОДЫ
Количество 2
Коммутационная способность (не менее 50000 циклов) 3 А / 30 В =
3 А/250 ~
Сопротивление в замкнутом состоянии, Ом, не более 0,2
Сопротивление в разомкнутом состоянии, МОм, не менее 50
ДИСКРЕТНЫЕ ВХОДЫ
Количество 2
Род сигналов: "сухой" контакт, контакт под напряжением постоянного тока до 300 В, лог. сигнал ТТЛ/CMOS
ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Степень защиты по ГОСТ 14254-96:
- оболочки
- выходных клемм

IP20
IP00
Требования безопасности по ГОСТ Р 52319-2005:
- изоляция
- категория монтажа (категория перенапряжения)
- степень загрязнения микросреды

основная
CAT II
2
Требования электромагнитной совместимости по ГОСТ Р 51522-99:
- класс оборудования
класс А
Питание устройства:
- однофазная сеть, частота, Гц
- напряжение сети, В

45 - 65
220
Потребляемая мощность, ВА, не более 500
Масса устройства, кг, не более 6,1
Габаритные размеры устройства, мм, не более 270 х 340 х 115
РАБОЧИЕ УСЛОВИЯ ПРИМЕНЕНИЯ
Диапазон рабочих температур, °С от 10 до 40
Температура нормальных условий, °С 20 ± 5
Диапазон температур хранения, °С от - 35 до + 55
Относительная влажность воздуха при 25 °С, %, не более 80
Группа условий эксплуатации по ГОСТ 17516.1-90 М23
Высота над уровнем моря, м, не более 1000

HTML

Комплект поставки РЕТОМ-ВЧ/64

Наименование Количество
1 Устройство испытательное РЕТОМ-ВЧ/64 1
2 Комплект запасных частей и принадлежностей на устройство РЕТОМ-ВЧ/64 1
3 Руководство по эксплуатаци 1
4 Методика поверки 1
5 Паспорт на устройство РЕТОМ-ВЧ/64 1

По желанию заказчика в комплект поставки дополнительно могут быть включены:

Наименование
 1 ВЧА-75М, магазин затуханий
 2 ВЧТ-25М, высокочастотный тестер
 3 Ноутбук, персональный компьютер для совместной работы с прибором
 4 СПУ, стойка приборная универсальная с аксессуарами
