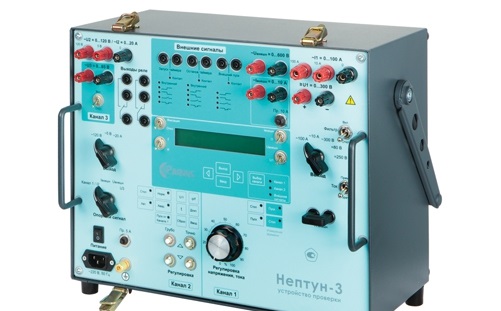

НЕПТУН-3 - переносное испытательное устройство

НЕПТУН-3 - переносное испытательное устройство
Реестр РК
до 03.02.2022г.
Поверка
Включена в стоимость
Гарантия
12 мес.
Производитель
РАДИУС
Сертификаты:
  • Описание
  • Характеристики
  • Комплектация
  • Файлы

Назначение устройства Нептун-3:

Выпускаемые с 2000 года проверочное устройство Нептун-2 и установка Уран-2 предназначены для решения строго определенного круга задач. Так, Нептун-2 - недорогое переносное устройство, успешно используется мобильным ремонтным персоналом при проверке простых устройств защиты на удаленных объектах. Установка Уран-2 позволяет проверять сложные защиты, но из-за высоких весогабаритных характеристик используется, как правило, в качестве стационарного проверочного устройства на крупных подстанциях.

Новое переносное устройство Нептун-3 при сохранении всех возможностей устройства Нептун-2 реализует часть функций установки Уран-2,что позволяет кроме проверки простых устройств защиты, требующих подачи только тока или напряжения, проверять большой круг фазо- и частотозависимых устройств защиты, таких как реле мощности, реле сопротивления, реле частоты, земляные защиты, устройства АЧР и т. д. Нептун-3 имеет три независимых источника, выходы которых гальванически развязаны от питающей сети.

На выходе источника 1 формируется либо переменное напряжение, регулируемое в диапазоне от 0 до 300 В, либо постоянное напряжение, регулируемое от 0 до 240 В, либо переменный ток, регулируемый в диапазоне от 0 до 100 А. Максимальная выходная мощность источника 1 составляет 500 ВА. Регулировка выходных значений осуществляется с помощью ЛАТРа, а форма выходного напряжения или тока соответствует имеющейся в сети.

Источник 2 формирует синусоидальный сигнал правильной формы с регулируемой частотой и фазой. На выходе формируется переменное напряжение, регулируемое от 0 до 120 В, или переменный ток, регулируемый в диапазоне от 0 до 20 А. Частота выходного сигнала регулируется в диапазоне от 40 до 550 Гц. В диапазоне от 40 до 60 Гц частота регулируется с дискретностью 0,01 Гц. Фаза выходного сигнала может регулироваться от 0 до 360 относительно тока или напряжения, формируемого источником 1, либо относительно внешнего тока или внешнего напряжения. Максимальная выходная мощность источника 2 составляет 100 ВА.

На выходе источника 3 формируется переменное напряжение, регулируемое в диапазоне от 0 до 65 В с регулировкой фазы относительно напряжения источника 2 в диапазоне от 0 до 360 . Максимальная выходная мощность источника составляет 30 ВА.

Регулировка выходных величин каналов 2 и 3 осуществляется с помощью клавиатуры. При необходимости можно расширить диапазон выходного напряжения устройства до 450 В, соединив последовательно все три источника.

Нептун-3 позволяет:

    измерять значения напряжения и токов срабатывания и возврата;
    определять частоту срабатывания и возврата реле частоты;
    определять значения углов зоны срабатывания реле направления мощности для расчета угла максимальной чувствительности;
    проверять срабатывание реле при сбросе обратной мощности;
    плавно с регулируемой скоростью изменять один из параметров (ток, напряжение, частоту или фазу) в заданном диапазоне;
    измерять временные характеристики проверяемых устройств защиты, а именно: время срабатывания, время возврата, время замкнутого состояния контактов, разновременность срабатывания контактов.

Нептун-3 может использоваться в качестве измерительного прибора для измерения параметров внешних сигналов:

    переменного тока в диапазоне от 0,001 до 10 А;
    переменного напряжения в диапазоне от 0,01 до 600 В;
    угла сдвига фаз между током и напряжением в диапазоне от 0 до 360 ;
    частоты синусоидального сигнала в диапазоне от 40 до 550 Гц;
    длительности внешнего сигнала.

Для удобства работы введены следующие сервисные функции:

    накопление и хранение в памяти результатов измерений;
    вычисление средних значений измеряемых величин, максимального отклонения от средних значений, коэффициентов возврата;
    возможность передачи накопленной u1080 информации по последовательному каналу связи;
    задание и хранение в памяти 10 наборов установок для проверки различных типов устройств защиты (или настроек под конкретного пользователя).

С помощью установок задается:

    тип внешних сигналов управления таймером;
    выбор диапазона измерения (с автоматическим переключением диапазонов измерения или фиксированный диапазон);
    дополнительная информация, отображаемая при работе с источником 1;
    для измерения определяется опорный сигнал (I или U), диапазон измерения (360 или 180 ), положительное направление отсчета (по часовой стрелке или против);
    задается количество периодов усреднения при измерении переменного тока и напряжения и т. д. В устройстве предусмотрена аппаратно-программная защита от перегрузок и коротких замыканий, а также тепловая защита силовых узлов.

Габаритные размеры устройства - 400 320 220 мм. Вес - не более 24 кг.

Технические характеристики прибора Нептун-3:
На выходе источника 1 формируется либо переменное напряжение, регулируемое в диапазоне от 0 до 300В, либо постоянное напряжение, регулируемое от 0 до 240В, либо переменный ток, регулируемый в диапазоне от 0 до 100 А. Максимальная выходная мощность источника 1 составляет 500 ВА. Регулировка выходных значений осуществляется с помощью ЛАТРа, а форма выходного напряжения или тока соответствует имеющейся в сети.
Источник 2 формирует синусоидальный сигнал правильной формы с регулируемой частотой и фазой. На выходе формируется переменное напряжение, регулируемое от 0 до 120 В, или переменный ток, регулируемый в диапазоне от 0 до 20 А. Частота выходного сигнала регулируется в диапазоне от 40 до 550 Гц. В диапазоне от 40 до 60 Гц частота регулируется с дискретностью 0,01 Гц. Фаза выходного сигнала может регулироваться от 0 до 360 относительно тока или напряжения, формируемого источником 1, либо относительно внешнего тока или внешнего напряжения. Максимальная выходная мощность источника 2 составляет 100 ВА.
На выходе источника 3 формируется переменное напряжение, регулируемое в диапазоне от 0 до 65 В с регулировкой фазы относительно напряжения источника 2 в диапазоне от 0 до 360 . Максимальная выходная мощность источника составляет 30 ВА.
Регулировка выходных величин каналов 2 и 3 осуществляется с помощью клавиатуры. При необходимости можно расширить диапазон выходного напряжения устройства до 450 В, соединив последовательно все три источника.

Комплект поставки НЕПТУН-3


Наименование Количество
1. Прибор НЕПТУН-3 1
2. Кабель сетевой 1
3. Кабель соединительный однопроводный 8
4. Кабель соединительный двухпроводный 2
5. Руководство по эксплуатации 1
6. Методика поверки 1
