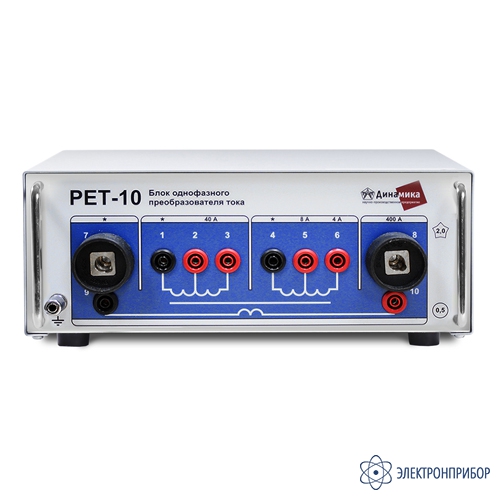

РЕТ-10 - блок однофазного преобразователя тока

Гарантия
60 мес.
Производитель
Динамика
Сертификаты:
  • Описание
  • Характеристики
  • Комплектация

Назначение блока однофазного преобразователя тока РЕТ-10:

Блок однофазного преобразователя тока РЕТ-10 предназначен для масштабирования одного из выходных токов токовых каналов с коэффициентами передачи 10, 5 и 0,1 и обеспечения работы прибора РЕТОМ-51 (РЕТОМ-41М) в широком диапазоне токов и нагрузок.

Блок однофазного преобразователя тока РЕТ-10 позволяет существенно расширить технические возможности прибора РЕТОМ-51, а именно:

  • увеличить максимальный выдаваемый ток до 200 А;
  • уменьшить достоверный минимальный выдаваемый ток до 1 мА
  • выдавать ток в диапазоне до 2А при высокоомных нагрузках до 65 Ом.

Блок однофазного преобразователя тока РЕТ-10 изготовлен на базе магнитопровода из нанокристаллического сплава с редкоземельными компонентами.


Технические характеристики блока однофазного преобразователя тока РЕТ-10:

Параметр Значение
Количество выходов 3

Номинальная мощность, ВА

250
Мощность в режиме увеличенной нагрузочной способности, ВА 500
Максимальная мощность в повторно-кратковременном режиме, ВА 750
Коэффициенты преобразования тока, Кт =I1/I2 0,1; 5; 10
Максимальный выходной ток для соответствующих Кт, А: 200; 4; 2
Диапазон нагрузок в пределах номинальной мощности,Ом, не более 0,00625; 16; 62,5
Диапазон нагрузок в режиме увеличения нагрузочной способности,Ом, не более 0,0125; 32; 125
Выходной ток в пределах номинальной мощности, А (0,997…1,003) I1/KT
Выходной ток в режиме увеличенной нагрузочной способности, А (0,990…1,010) I1/KT
Погрешность выходного тока при изменении первичного тока, где I - величина тока первичной обмотки 0,04(20/I1-1)
Диапазон частот, Гц 40…600
Погрешность передачи фазы, ° 40+0,045(20/I1-1)
Коэффициент нелинейных искажений,%, не более 1
Время непрерывной работы при максимальной выходной мощности:
  • из холодного состояния 20°С, мин, не менее
  • в повторно кратковременном режиме при ПВ*=30%, мин, не менее


20
10

* - ПВ - продолжительность включения
Электрическое сопротивление изоляции между:
  • гальванически разделенными токоведущими деталями, МОм, не менее
  • токоведущими деталями и корпусом, МОм, не менее

20
20
Испытательное напряжение между:
  • гальванически разделенными токоведущими деталями, кВ, не менее
  • токоведущими деталями и корпусом, кВ, не менее

2
2
Габаритные размеры, мм, не более 340х265х110
Масса, кг, не более 9
Диапазон температур окружающей среды, °С -20…+50
Нормальная температура, °С 20±2
Влажность воздуха при 25 °С, %, не более 80
Высота над уровнем моря, м, не более 1000
Группа условий эксплуатации по ГОСТ 17516. М23
Степень защиты:
  • по оболочке
  • по выходным клеммам


IP20
IP00

Класс защиты от поражения электрическим током по ГОСТ12.2.007.0 0I

Комплект поставки РЕТ-10

Наименование Количество
1 РЕТ-10 — блок однофазного преобразователя тока 1
