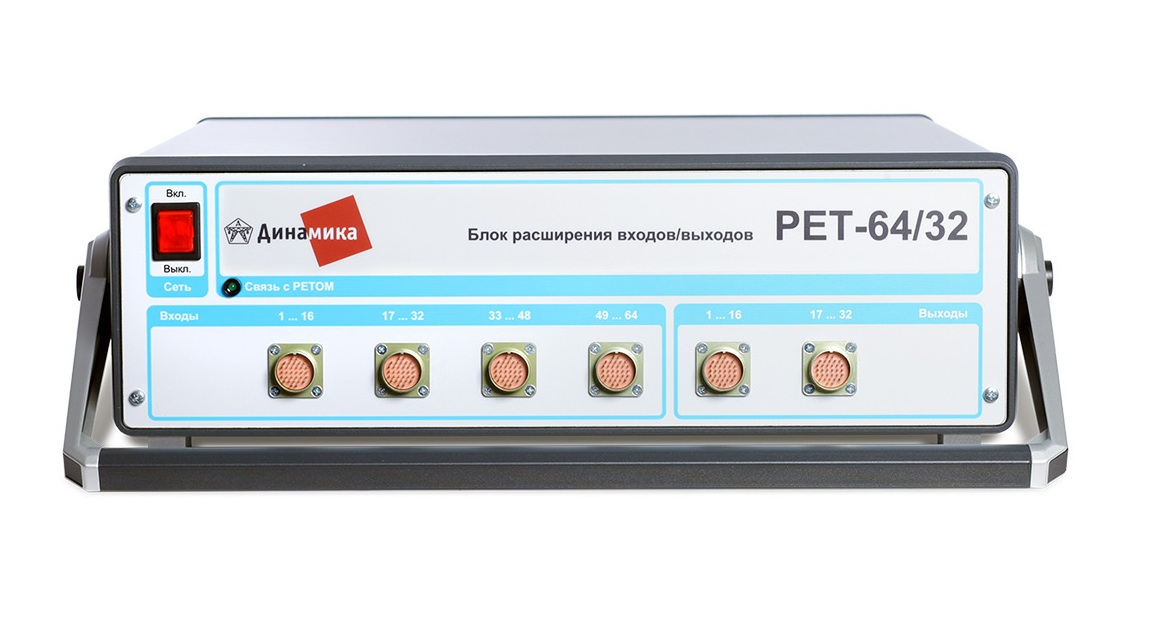

РЕТ-64/32 - блок расширения входов/выходов для РЕТОМ-51

РЕТ-64/32 - блок расширения входов/выходов для РЕТОМ-51
Гарантия
60 мес.
Производитель
Динамика
Сертификаты:
  • Описание
  • Характеристики
  • Комплектация

Назначение блока РЕТ-64/32:

Блок расширения входов/выходов РЕТ-64/32  предназначен для совместной работы с комплексом РЕТОМ-51 и обеспечивает дополнительно 64 входа и 32 выхода.
Блок РЕТ-64/32  необходим для более быстрой и качественной проверки сложных МП-терминалов. Параметры входов и выходов блока аналогичны параметрам входов и выходов РЕТОМ-51. Конструктивно блок выполнен в том же корпусе, что и РЕТОМ-51.


Технические характеристики блока РЕТ-64/32:

Параметр Значение

Дискретные входы

Количество 64
Тип опрашиваемой цепи
  • "Сухой" контакт
  • контакт под напряжением
  • транзисторный ключ
Максимальное напряжение постоянного тока на выходе, В 300
Сопротивление порога входной цепи, кОм 2
Пороговое напряжение входной цепи, В 7

Контактные выходы

Количество 32
Нагрузочная способность (при напряжении до 50 В), мА, не более 100
Коммуникационная способность контакта на переменном токе
  • ток, А
  • напряжение, В

10
250
Мощность в цепи с резистивной нагрузкой, Вт
  • в цепи постоянного тока
  • в цепи переменного тока

150
1100
Пороговый ток контактов, мА 10
Время срабатывания/возврата, мс 10/12
Длительно допустимый ток контактов, А 16

Весогабаритные показатели

Размеры, мм 520х160х450
Масса, кг, не более 15

Условия эксплуатации

Диапазон температур окружающей среды, °С +5…+50
Относительная влажность при 25°С, % не более 80

Комплект поставки РЕТ-64/32

Наименование Количество
1. Блок расширения входов/выходов РЕТ-64/32 1
2. Кабель интерфейсный КИ-64/32.51 (связь с РЕТОМ-51) 1
3. Кабель интерфейсный КИ-64/32.61 (связь с РЕТОМ-61) 1
4. Кабель сигнальный КС-02 (подключение входов / выходов) 6
5. Сумка РЕТ-64/32 1
6. Сумка ЗИП РЕТ-64/32 1
7. Кабель питания 220В 1
8. Технический паспорт 1
