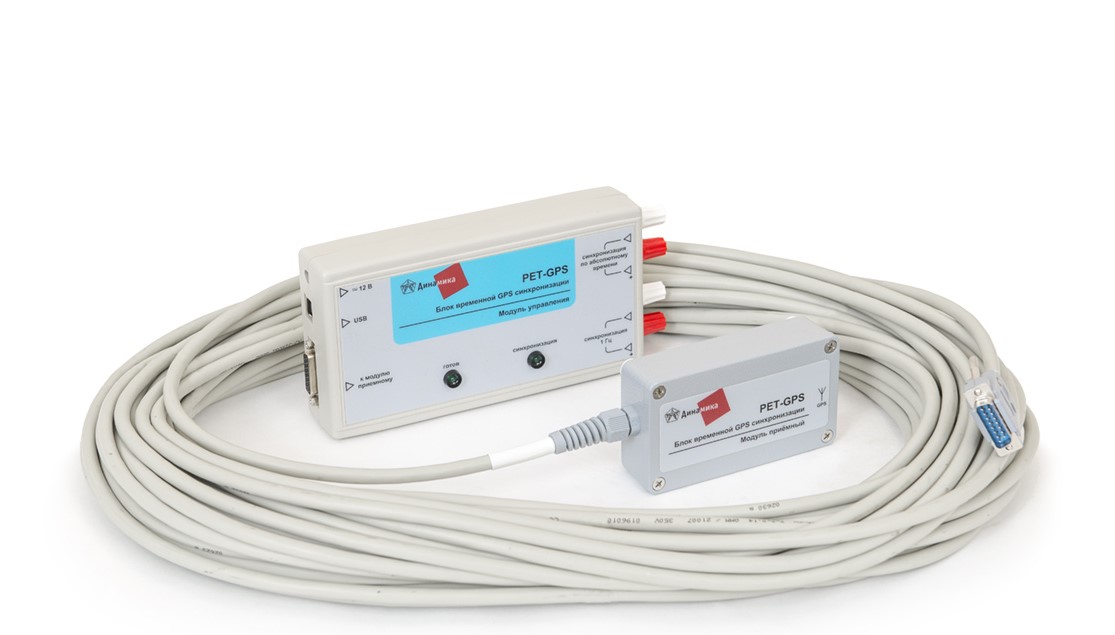

РЕТ-GPS - блок временной GPS-синхронизации для РЕТОМ-51

Гарантия
60 мес.
Производитель
Динамика
Сертификаты:
  • Описание
  • Характеристики
  • Комплектация

Назначение блока РЕТ-GPS:

Блок РЕТ-GPS предназначен для дистанционной синхронизации выдаваемых сигналов с 2-х или более комплексов РЕТОМ-51 по GPS-связи.

Прежде всего блок РЕТ-GPS необходим при проверки дифференциально-фазных защит линий, где применение GPS-синхронизации позволяет быстро и точно осуществлять проверку органа сравнения фаз, угла блокировки, снятие фазной характеристики.


Технические характеристики блока РЕТ-GPS:

Параметр Значение

Выход синхронизации 1 Гц (Выход 1)

Тип выхода открытый коллектор
Нагрузочная способность (при напряжении до 50 В), мА, не более 100
Источник сигнала система GPS
Период сигнала синхронизации, с 1
Ширина импульса, с 0,2
Активный фронт по замыканию
Пределы допускаемой абсолютной погрешности воспроизведения сигнала синхронизации, мкс ±0,5

Выход синхронизации по глобальному времени (Выход 2)

Тип выхода открытый коллектор
Нагрузочная способность (при напряжении до 50 В), мА, не более 100
Источник сигнала система GPS (по Гринвичу)
Период сигнала синхронизации, с 1
Ширина импульса, с 0,2
Активный фронт по замыканию
Пределы допускаемой абсолютной погрешности воспроизведения сигнала синхронизации, мкс ±0,5

Весогабаритные показатели

Габаритные размеры, мм, не более
- модуль управления 190х102х41
- модуль приемный 116х66х31
Масса, кг, не более 1
Длина межмодульного кабеля, м 30 ±1

Условия эксплуатации

Диапазон температур окружающей среды, °С
- модуль управления 0…+50
- модуль приемный -40…+50
Место расположения антенны открытая местность
Блок питания 12 В (~500 мА)

Комплект поставки РЕТ-GPS

Наименование Количество
1. Модуль управления 1
2. Модуль приемный 1
3. Антенна 1
4. Кабель USB (A-B) 1
5. Блок питания 1
6. Сумка 1
