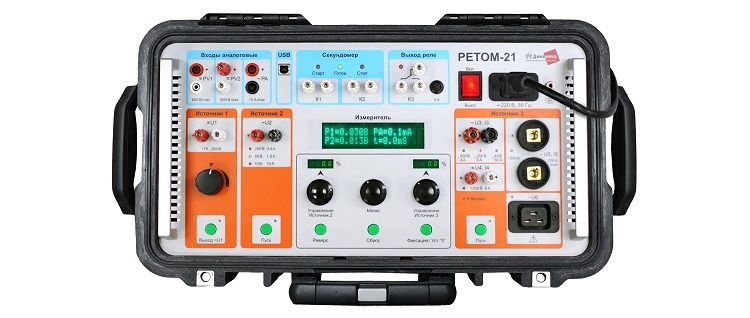

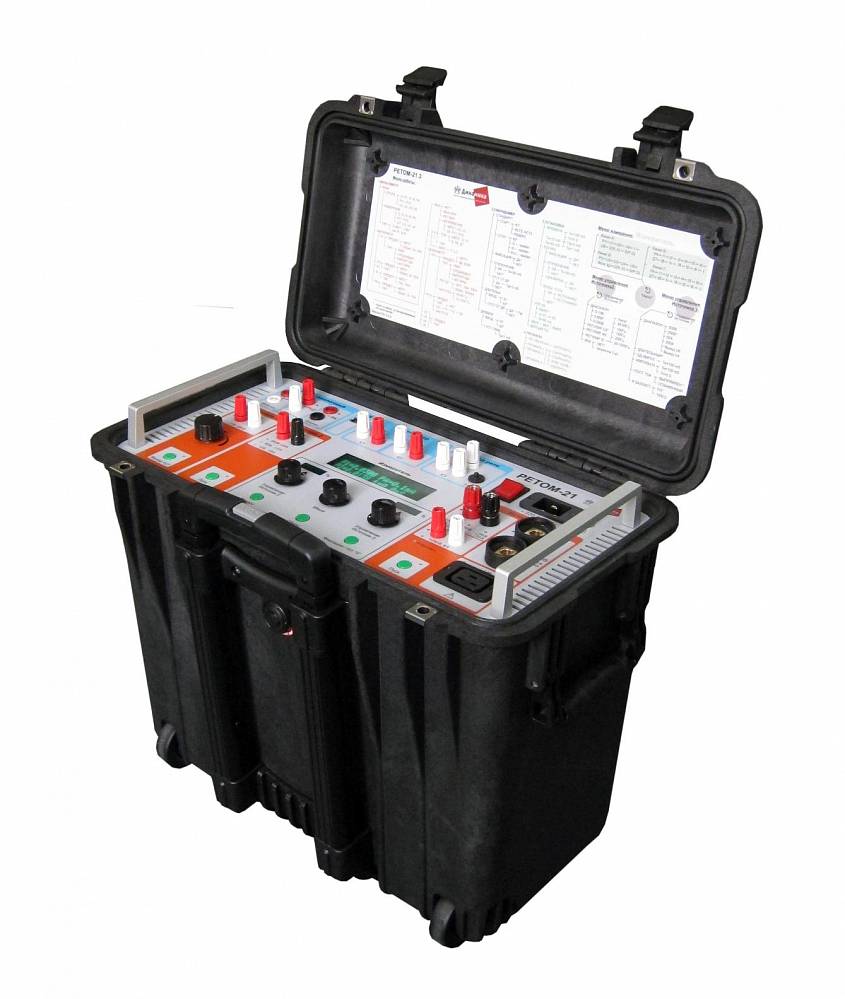

РЕТОМ-21 - устройство испытательное

РЕТОМ-21 - устройство испытательное
Реестр РК
до 24.12.2020г.
Поверка
включена в стоимость
Гарантия
60 мес.
Производитель
Динамика, Россия
Межповерочный интервал
24 мес.

В наличии

Сертификаты:
  • Описание
  • Характеристики
  • Комплектация
  • Файлы
  • Видео

Основные преимущества Ретом-21:

Испытательный прибор РЕТОМ-21 является базовым прибором испытательного комплекса для проверки первичного и вторичного электрооборудования. По сравнению со своим предшественником РЕТОМ-11М он обладает целым рядом существенных преимуществ:

  • увеличен максимальный выдаваемый ток до 800 А;
  • увеличено максимально выдаваемое напряжение до 500 В;
  • увеличены длительная и максимальная выдаваемая мощность до 2500 и 4500 ВА соответственно;
  • появилась возможность регулировки тока, частот, фазы (угла);
  • мультиметр позволяет измерять ток, частоту, фазу;
  • появился источник оперативного питания;
  • появилась возможность полноценной проверки трансформаторов тока и т.д.

Благодаря этим преимуществам использование РЕТОМ-21 в качестве базового блока испытательного комплекса позволило расширить номенклатуру проверяемого оборудования.

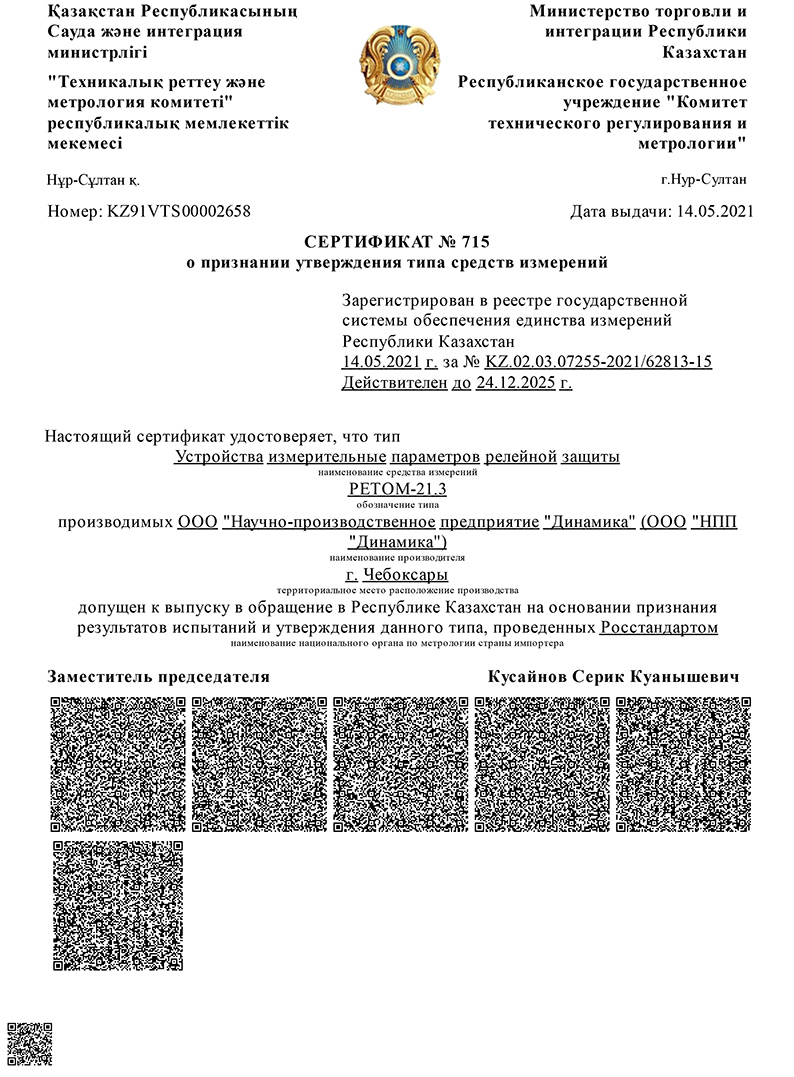

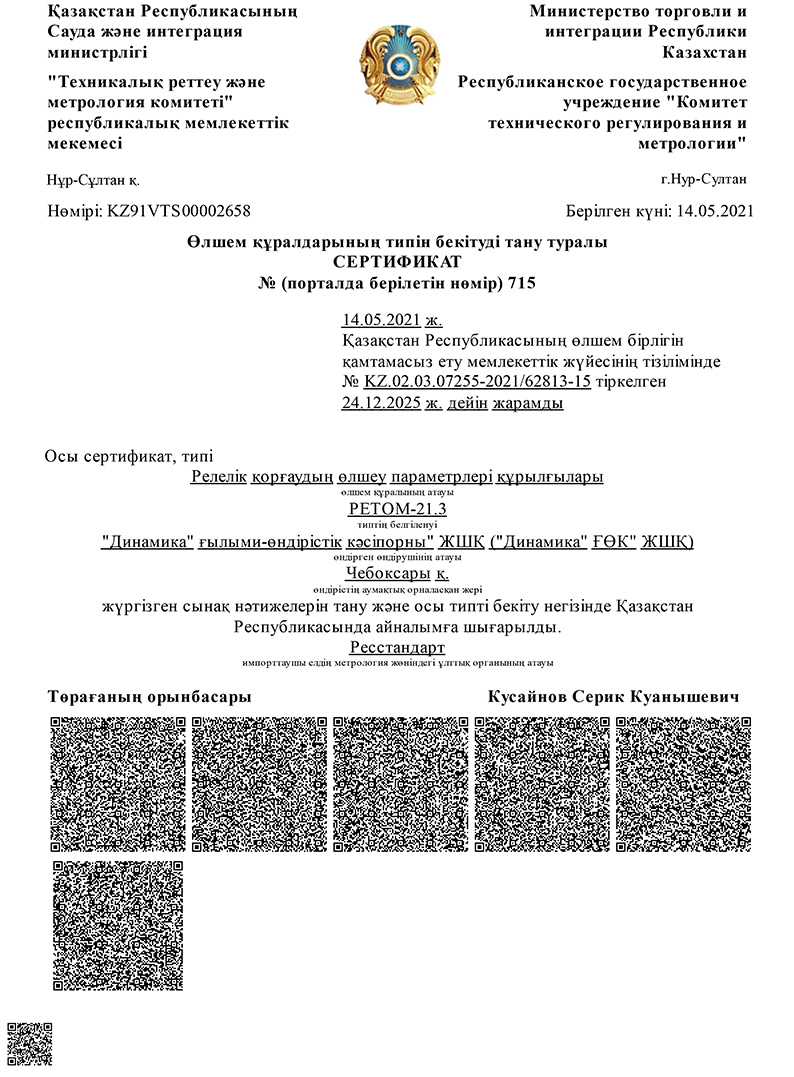

РЕТОМ-21 является сертифицированным средством измерения.


Технические характеристики Ретом-21:

Источник 1. ВЫХОД «=U1». Регулируемое напряжение постоянного тока
Параметр Значение
Диапазон регулирования напряжения, В 176 – 264
Номинальная выходная мощность, Вт, не более 220
Размах пульсаций напряжения при Uвых = 220 В и номинальной
выходной мощности, %, не более
1
Задержка включения выхода, с, не более 2
Защита выходной цепи от короткого замыкания, перегрузки и внешнего напряжения +
Источник 2. ВЫХОД «~U2». Регулируемое напряжение переменного тока
Параметр Значение
Диапазон работы, выбирается в меню 10 65 250
Диапазоны регулирования выходного напряжения, В 0 – 10 0 – 65 0 – 250
Сила выходного тока, А, не более 10 1,5 0,6
Дискретность установки выходного напряжения, В, не более 0,01 0,08 0,3
Выходная мощность, В·А, не более 100* 100* 150*
Коэффициент нелинейных искажений, %, не более 1,0
Диапазоны воспроизводимых частот, Гц 10 – 45 св. 45 – 55 св. 55 – 1000
Дискретность изменения частоты, Гц, не более 0,5 0,001 0,5
Диапазон изменения фазы, град. 0 – 359,9
Дискретность изменения фазы, град., не более 0,5
Пределы допускаемой абсолютной погрешности
воспроизведения частоты в интервале от 45 до 55 Гц, Гц
±0,001
Защита выходной цепи от короткого замыкания, перегрузки и внешнего напряжения +
Источник3. ВЫХОДЫ«~U3», «=U4», «~U5», «~U6».
Параметр Значение
Защита выходной цепи автотрансформатора и входной цепи
трансформатора источника – термопрерыватель:
- номинальный ток, А
8
Источник 3. ВЫХОД «~U3». Регулируемые переменный ток или напряжение
Параметр Значение
Положение переключателя "~ 500 В,
4 А"
"~ 250 В,
8 А"
"~ 50 А,
40 В"
Диапазоны регулирования тока, А 0 – 8 0 – 16 0 – 100
Диапазоны регулирования напряжения, В 11 – 500 5,5 – 250 0,9 – 40
Защита выходной цепи – термопрерыватель:
- номинальный ток, А
4,5 8
Выходная мощность, B·A, не более:
- номинальная
- в течение 1 мин
- в течение 5 с
2000
2500
3600

Указанная выходная мощность гарантируется в частотном диапазоне от 45 до 55 Гц.

Источник 3. Выход«=U4». Регулируемое постоянное или выпрямленное (несглаженное)
напряжение
Параметр Значение
Положение переключателя "= 250 В, 8 А"
Пункт в меню работы для постоянного тока Источника 3 "Выпрямленн." "Сглаженный"
Род тока выпрямленный постоянный
Диапазон регулирования напряжения, В 5,4 – 250 7,6 – 350
Диапазон регулирования тока, А 0 – 10 0 – 5
Отключаемый ток, А 8 1
Размах пульсаций напряжения от установленного значения, %,
при выходном напряжении 220 В, не более:
- при токе 1 А
- при токе 5 А

5
15
Номинальная выходная мощность, Вт, не более 2000
Источник 3. ВЫХОД «~U5». Регулируемый переменный ток
Параметр Значение
Положение переключателя "~ 200 А, 10 В"
Диапазон регулирования напряжения, В 0 – 10
Выходная мощность, B·A, не более:
- номинальная
- в течение 1 мин
- в течение 5 с
- в течении 1 с
2000
2400
3200
4500
Сила выходного тока, А, не более:
- длительно
- в течение 1 мин
- в течение 5 с
- в течение 0,5 с
200
300
500*
800*
Источник 3. ВЫХОД «~U6». Регулируемое напряжение переменного тока (ВЫХОД ЛАТР)
Параметр Значение
Диапазон регулирования выходного напряжения, В 0** – 250
Сила выходного тока, A, не более:
- длительно
- в течение 1 мин
- в течение 5 с
- в течение 0,5 c
6
10
20
30
Выходная мощность, B·A, не более:
- номинальная
- в течение 1 мин
- в течение 5 с
- в течение 0,5 с
1500
2500***
4500***
6000***
Источник 3. Сопротивление балластное. Максимальные допустимые токи
Диапазон 6 Ω 150 Ω 300 Ω
Длит. 3 мин Длит. 3 мин Длит. 3 мин
~250В, 8А 2 А 2,5 А 0,2 A 0,5 А 0,2 A 0,3 А
~500В, 4A 4 А 5 А 0,5 A 1,0 А 0,4 A 0,6 А
~50A, 40B 25 А 30 А 3,2 A 6,3 А 2,5 A 4,0 А
~200A, 10B 100 А 12 А 12,8 A 25,3 А 10 A 16,1 А

* Ток свыше 300 А измеряется с помощью РЕТ-ДТ.
** Допускается незначительное напряжение, зависящее от изготовления конкретного ЛАТРа.
*** Выходные параметры обеспечиваются при напряжении сети не ниже 200 В.

ВСТРОЕННЫЙ ЦИФРОВОЙ МУЛЬТИМЕТР
Параметр Значение
Род тока постоянный / переменный
Амперметр
Пределы измерения силы тока, А 0,25 2,5 10 50 300
Разрешающая способность измерителя тока, А 0,0001 0,001 0,01 0,01 0,1
Минимальное время измерения тока, мс, не более 1
Минимальное допустимое значение измеряемой величины, %
предела измерения:
- при измерении тока Источника 2 и тока амперметра РА
- при измерении тока Источника 3
5
10
Пределы допускаемой абсолютной основной погрешности изме-
рения силы тока:
- для предела “250 мА”, А
- для остальных пределов, А
± [0,015x+0,0015 Xк ]
± [0,01x+0,001 Xк ]
Пределы допускаемой дополнительной погрешности измерения тока, обусловленной изменением тем-
пературы окружающей среды – не более 0,5 предела основной погрешности на каждые 10 °С
Пределы допускаемой дополнительной погрешности измерения тока, обусловленные отклонением час-
тоты относительно номинальной частоты (50 Гц) – не более 0,1 предела основной погрешности на 10 Гц отклонения
Вольтметр
Пределы измерения напряжения, В 2,5 25 250 500
Разрешающая способность измерителя напряжения, В 0,001 0,01 0,1 0,1
Минимальное время измерения напряжения, мс, не более 1
Минимальное допустимое значение измеряемой величины, %
предела
10
Пределы допускаемой абсолютной основной погрешности изме-
рения напряжения, В
± [0,005x+0,0005 ]
Пределы допускаемой дополнительной погрешности измерения напряжения, обусловленной изменени-
ем температуры окружающей среды – не более 0,5 предела основной погрешности на каждые 10 °С
Пределы допускаемой дополнительной погрешности измерения напряжения, обусловленные отклонени-
ем частоты относительно номинальной частоты (50 Гц) – не более 0,1 предела основной погрешности на
10 Гц отклонения
Входное сопротивление вольтметра, кОм, не менее 500
Частотомер
Диапазоны (пределы) измерения частоты, Гц 20-45 св. 45-55 св. 55-100 cв. 100-
5000
Разрешающая способность измерения частоты, Гц 0,01 0,001 0,01 0,1
Минимально допустимое значение уровня сигнала при измерении
частоты:
- в диапазоне от 20 до 250 Гц
- напряжение, % предела измерения
- ток, % предела измерения
- в диапазоне от 250 до 1000 Гц
- напряжение, % предела измерения
- ток, % предела измерения
- в диапазоне от 1000 до 5000 Гц
- напряжение, % предела измерения
- ток, % предела измерения
10
10 (но не менее 50 мА)



10 (но не менее 0,5 В)
10 (но не менее 100 мА)



10 (но не менее 1 В)
10 (но не менее 200 мА)
Пределы допускаемой абсолютной погрешности измерения час-
тоты напряжения в диапазоне св. 45 до 55 Гц, Гц
±0,01
Пределы допускаемой абсолютной погрешности измерения час-
тоты напряжения в диапазоне от 20 до 45 Гц и св. 55 до 5000 Гц,
Гц
±0,0005x
Пределы допускаемой абсолютной погрешности измерения час-
тоты тока, Гц
±0,001x
Фазометр
Диапазон измерения угла сдвига фаз, град. 0-359,9
Разрешающая способность измерения фазы, град. 0,1
Минимально допустимое значение уровня сигнала при измерении
фазы:
- напряжение, % предела измерения
- ток, % предела измерения
10 (но не менее 2,5 В)
10 (но не менее 50 мА)
Пределы допускаемой приведенной погрешности измерения угла
сдвига фаз относительно напряжений Источника 3 (U3,U5) или напряжения PV2, % предела измерения
±0,5
Пределы допускаемой приведенной погрешности измерения угла сдвига фаз относительно токов (I2, I3, PA), % предела измерения:
- для предела “250 мА”
- для остальных пределов
±1,5
±1,0
Пределы допускаемой дополнительной погрешности измерения фазы, обусловленные отклонением
частоты относительно номинальной частоты (50 Гц) – не более 0,1 предела основной погрешности на
10 Гц отклонения
 Дополнительно рассчитываемые параметры
Активная мощность P
Реактивная мощность Q
Полная мощность S
Сопротивление Z
- активная составляющая R
- реактивная составляющая XL/XC
Тангенс угла потерь TG
КПД (коэффициент мощности) CОS

Примечание – В формулах абсолютной погрешности приняты обозначения:
Xк – конечное значение диапазона (предел) измерения соответствующей величины;
x – измеренное значение соответствующей величины.

ВСТРОЕННЫЙ ЦИФРОВОЙ СЕКУНДОМЕР
Параметр Значение
Пределы измерений 999,9мc 99,99c 999,9c 9999c
Разрешающая способность 0,1мc 0,01c 0,1c 1c
Пределы допускаемой абсолютной погрешности измерения вре-
мени
±1мc ±0,01c ±0,1c ±1c
Возможность измерения временных параметров:
- время срабатывания
- время возврата
- длительность замкнутого (разомкнутого) состояния
- разновременность срабатывания и отпускания контактов
- длительность дребезга контактов
+
+
+
+
+
Дискретные входы:
- тип дискретных входов
"сухой контакт";
контакт с потенциалом до + 300 В
Дискретный выход:
-тип дискретных выходов



-защита цепи дискретного выхода - термопрерыватель:
-номинальный ток, А

контакт с нагрузочной способностью до  ~5А, 250В и =5А, 30В



4,5
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
Параметр Значение
Режим одиночного импульса работы Источника 3
- диапазон изменения времени выдачи одиночного импульса 20 – 100 мс с шагом 20 мс
100 – 1000 мс с шагом 100 мс
1 – 10 с  с шагом 1с
- уставка заводская, мс 100
Импульсный режим работы Источника 3
- диапазон изменения времени выдачи и времени паузы импульсов 20 – 100 мс с шагом 20 мс
100 – 1000 мс с шагом 100 мс
1 – 5 с  с шагом 1с
- уставка заводская времени выдачи, мс 500
- уставка заводская времени паузы, с 5
Измерение в импульсных режимах
- весь диапазон 20 мс – 10 с любой ручной предел измерения
- для диапазона 20 – 300 мс предел "2,5 В" входов PV1, PV2;
предел "300 А" выхода I5;
предел "10 А" входа PA
- для диапазона 400 мс – 10 с все пределы выходов U3-U6, I3, I5;
входов PV1, PV2, PA
Фиксация по току (от измерителей PV1, PV2, PA, I2, I3, I5)
- сигнал останова счета для входов PV1 и PV2 (предел по умолчанию "2,5 В") уменьшение напряжения до уровня
0,1 предела (0,25 В для предела
"2,5 В")
- сигнал останова счета для входа PA и выходов I2, I3, I5 уменьшение тока до уровня 0,1
предела (1 А для предела "10 А")
- дискретность измерения, мс 2,5
Фильтр отстройки от вибрации контакта входов секундомера:
- диапазон изменения постоянной времени, мс 1 – 40
- уставка заводская, мс 3
Измерение времени дребезга контактов:
- диапазон изменения задержки фиксации замыкания контактов, мс 0,1 – 10,0
- уставка задержки заводская, мс 1,0

Примечание – Значения временных интервалов импульсного режима даны для частоты сети 50 Гц.

Рабочие условия применения
Параметр Значение
Диапазон рабочих температур, °С от - 20 до + 50
Температура нормальных условий, °С 20 ± 5
Температура транспортирования, °С от - 50 до + 50
Температура хранения, °С от 5 до 40
Относительная влажность воздуха при 25 °С, %, не более 80
Высота над уровнем моря, м, не более 1000
Группа условий эксплуатации по ГОСТ 17516.1-90 М23
Питание устройства:
- частота однофазной сети, Гц
- напряжение сети, В

45 – 65
187 – 264
Общие технические данные
Параметр Значение
Степень защиты по ГОСТ 14254-96:
- оболочки
- выходных клемм

IP20
IP00
Требования безопасности по ГОСТ Р 52319-2005:
- изоляция
- категория измерений (категория перенапряжения)
- степень загрязнения микросреды

основная
CAT II
2
Испытательное напряжение электрической прочности изоляции *, В:
- цепей сетевого питания относительно корпуса
- токоведущих частей Источника 1, Источника 2 относительно цепей сетевого питания / корпуса
- токоведущих частей Источника 3 относительно цепей сетевого питания / корпуса
- входов «К1», «К2» секундомера относительно цепей сетевого питания / корпуса и относительно друг друга
- между токоведущими частями (относительно друг друга)

1500
1500
1500
1500
1500
Сопротивление изоляции между корпусом и гальванически изолированными токоведущими частями устройства, МОм, не менее 40
Защита от поражения электрическим током по ГОСТ 12.2.007.0-75 класс I
Класс оборудования по ЭМС (в соответствии с ГОСТ Р 51522-99) класс А
Номинальная потребляемая мощность, В · А, не более 3000
Сила потребляемого тока, А, не более 30
Масса устройства, кг, не более 27
Габаритные размеры устройства, мм, не более 560 х 460 х 300
Характеристики надежности
Параметр Значение
Средний срок службы устройств, лет, не менее 30
Средняя наработка на отказ, ч, не менее 10000
Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, лицензированным специалистом, ч, не более 8

УСТРОЙСТВА ПРОВЕРКИ РЕЛЕЙНОЙ ЗАЩИТЫ И АВТОМАТИКИ (РЗА)

РЕТОМ-21 - устройство испытательное РЕТОМ-51 - устройство испытательное РЕТОМ-61 - устройство испытательное РЕТОМ-ВЧ/64 - устройство испытательное РЕТОМ-61850 - устройство испытательное УРАН-1 - установка для проверки простых защит УРАН-2 - установка для проверки сложных защит РЕТ-10 - блок однофазного преобразователя тока НЕПТУН - устройство для проверки простых защит НЕПТУН-2 - устройство для проверки простых защит НЕПТУН-3 - переносное испытательное устройство УРАН-Т-передвижная приборная стойка ИМИТАТОР УНЭП-2000 - устройство для испытания защит электрооборудования подстанций 6-10кВ ВЧА-75М - магазин затуханий ВЧТ-25М - высокочастотный тестер ИВПР-201М - электронный секундомер-измеритель временных параметров реле ИВПР-203М - электронный секундомер РЕТ-64/32 - блок расширения входов/выходов для РЕТОМ-51 РЕТ-GPS - блок временной GPS-синхронизации для РЕТОМ-51 РЕТ-ТН - блок трехфазного преобразователя напряжения СЧЕТ-1М - электронный секундомер ЧИ2400 - измеритель параметров реле (миллисекундомер) СПУ-2 - СТЕНД ДЛЯ ПРОВЕРКИ МИКРОПРОЦЕССОРНЫХ БЛОКОВ РЕЛЕЙНОЙ ЗАЩИТЫ РЕТОМ-25 - компактный комплекс для проверки первичного и вторичного оборудования РЕТОМ-61УМ — усилитель мощности РЕТОМ-71 - испытательный комплекс для релейной защиты и автоматики РЕТ-ВАХ-2000 — измерительно-трансформаторный блок

Новости
