РЕТОМ-71 - испытательный комплекс для релейной защиты и автоматики

Поверка
Включена в стоимость
Гарантия
60 мес.
Производитель
Динамика
  • Описание
  • Характеристики
  • Комплектация
  • Файлы

Назначение средства измерений

Комплексы программно-технические измерительные РЕТОМ™-71 (далее - комплексы) предназначены для воспроизведения напряжения и силы переменного и постоянного тока, частоты и времени, а также для измерения напряжения постоянного и переменного тока, интервалов времени.

Описание средства измерений

Принцип работы комплексов в режиме воспроизведения основан на цифро-аналоговом преобразовании массива цифровых выборок тока и напряжения, рассчитанных внутренним контроллером, с последующим усилением их и выдачей в виде аналоговых сигналов тока и напряжения. В режиме измерения принцип работы заключается в аналого-цифровом преобразовании входных сигналов с последующей обработкой данных внутренним контроллером.
Комплексы применяются для проверки характеристик параметров настройки электромеханических, полупроводниковых, микропроцессорных реле и панелей релейной защиты и автоматики (РЗА), счетчиков электроэнергии и других устройств при эксплуатации энергетических объектов в различных областях промышленности. Комплексы позволяют принимать и выдавать GOOSE-сообщения в количестве до 8-ми штук с количеством виртуальных двоичных входов/выходов по 16 штук.
Комплексы могут быть использованы для:
  • одновременной генерации двух трёхфазных систем тока и напряжения, управляемых независимо друг от друга по модулю, фазе и частоте. Это позволяет в ручном и автоматическом режимах проверять характеристики устройств РЗА при различных аномальных режимах работы энергосистем;
  • выполнения поиска как статистических, так и динамических параметров срабатывания
  • защиты;
  • имитации различных режимов работы внешних элементов схем защиты, создавая
  • корректные условия для проверки различных ее функций;
  • приёма и обработки поступающих дискретных и аналоговых сигналов, контроля
  • реакции защиты на текущее воздействие;
  • измерения временных характеристик защиты и регистрации работы дискретных
  • выходов;
  • выполнения проверки защиты при различных уровнях напряжения питания;
  • осциллографирования как выдаваемых, так и внешних сигналов, сопоставления с
  • данными регистратора дискретных сигналов;
  • измерения величины постоянного и переменного напряжения, силы постоянного и
  • переменного тока, частоты переменного тока, фазового угла между сигналами;
  • имитации различных режимов работы оперативного питания защиты (имитатор
  • аккумуляторной батареи).

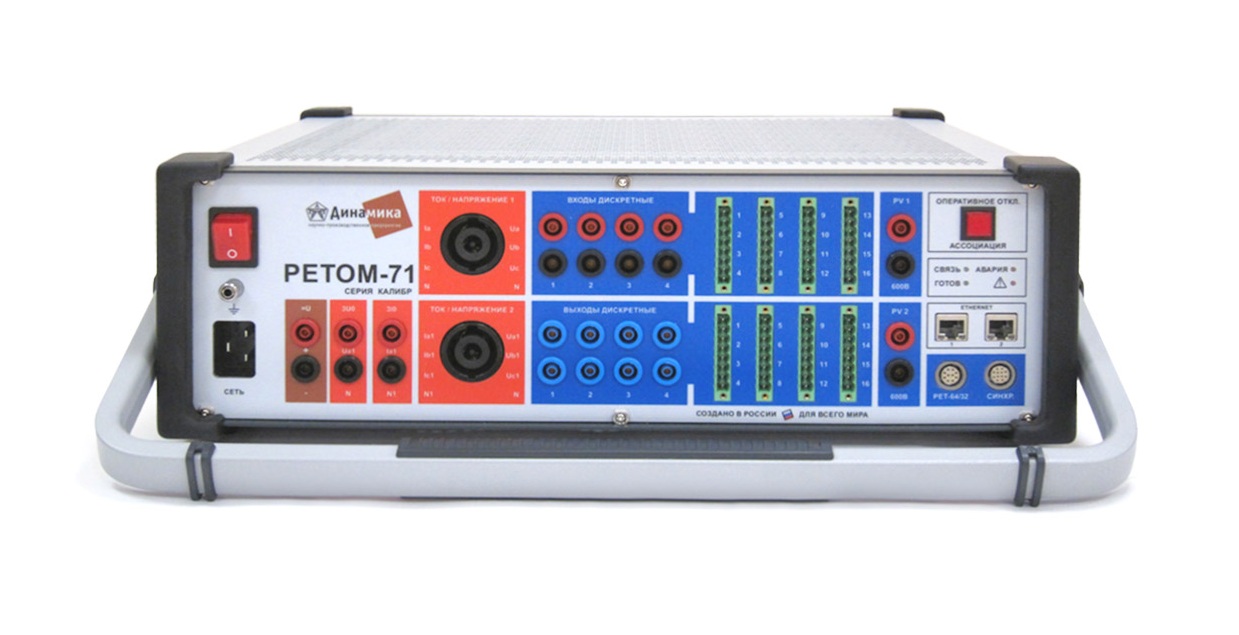

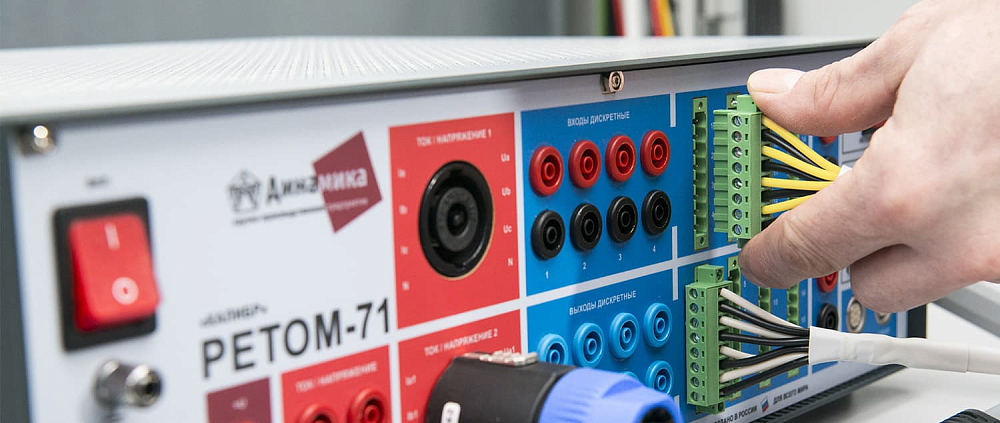

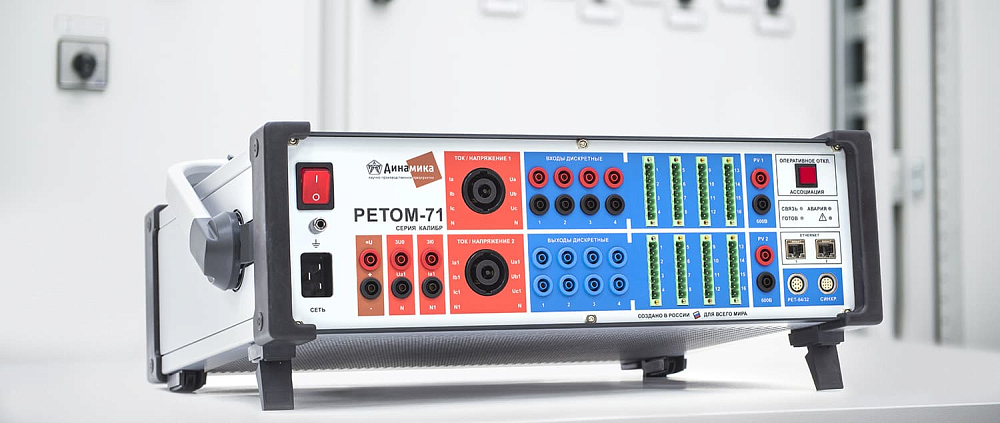

Конструктивно комплексы выполнены в переносном корпусе типа «чемодан» с ручкой,
которая фиксируется в нескольких положениях.

ИСТОЧНИКИ ТОКА

Наименование параметра

Значение

Количество источников, шт.

2 гальванически развязанные группы

по 3 источника,

соединенных в звезду

Предел воспроизведения силы переменного тока одного источника (действующее значение), А

20

Предел воспроизведения силы постоянного тока одного источника, А

15

Минимальный шаг изменения силы тока, мА

1,0

Максимальное выходное напряжение (амплитудное значение), В, не более

28

Максимальная выходная мощность одного источника, В·А, не более

250

Суммарная максимальная мощность всех источников в однофазном режиме, В·А, не более

1000

Суммарная максимальная мощность всех источников в трёхфазном режиме, В·А, не более

1500

Пределы допускаемой основной абсолютной погрешности воспроизведения силы переменного тока в диапазоне частот от 48 до 52 Гц, А

±(0,0009x + 0,00005Xк)

Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока, А



±(0,0009x + 0,00005Xк)

Максимальный ток канала при разных режимах работы источников, А



​ в режиме шести источников или две независимые трехфазные системы, или каждый канал используется независимо

20

​ в трехфазном режиме увеличенного тока (три канала по 2 источника соединенных параллельно) *

40

​ в однофазном режиме (две группы по 3 источника, где три источники каждой группы соединены параллельно) *

​ в однофазном режиме (шесть источников двух групп соединены параллельно) *



2 х 60



120

Защита выходной цепи каждого источника от:



- обрыва в цепи нагрузки

+

- перегрузки по напряжению и искажения формы сигнала

+

- внешнего напряжения

+

Уровень срабатывания защиты от перегрузки, В (действующее значение)

19

Время срабатывания тепловой защиты источников тока:



- при максимальной выходной мощности источника из холодного состояния 20 °С, мин, не менее

1

- при выходной мощности источника в размере 10 % от максимальной выходной мощности

Длительно

Пределы допускаемой дополнительной погрешности воспроизведения силы переменного и постоянного тока, обусловленной изменением температуры окружающей среды, – не более 0,5 предела основной погрешности на каждые 10 °С от нормальной температуры (20 ± 5) °С

* Погрешность в этих режимах определяется как корень квадратный из суммы квадратов погрешностей каждого используемого канала.

Примечание – В формулах абсолютной погрешности приняты следующие обозначения:

Хк - конечное значение диапазона изменения соответствующей величины (верхний предел);

x - измеренное значение соответствующей величины.

ИСТОЧНИКИ НАПРЯЖЕНИЯ

Наименование параметра

Значение

Количество источников, шт.

6

Предел воспроизведения напряжения переменного тока одного источника (действующее значение), В

140

Предел воспроизведения напряжения постоянного тока (два источника последовательно), В

390

Минимальный шаг изменения напряжения, мВ

1

Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В

±(0,0004x + 0,00005Xк)

Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В

±(0,0004x + 0,00005Xк)

Максимальная выходная мощность источника, В·А, не менее

35

Максимальное напряжение при разных режимах работы источников, В



- в трехфазном режиме

140,00

- в однофазном режиме (2 источника соединены последовательно) *

280,00

Максимальная выходная мощность в режиме постоянного тока при 380 В, Вт, не менее

35

Коэффициент пульсаций напряжения постоянного тока, % от выходного значения, не более

0,1

Защита выходной цепи каждого источника от:



- от короткого замыкания в цепи нагрузки

+

- перегрузки

+

- внешнего напряжения

+

Уровень срабатывания защиты от короткого замыкания, А:

0,3 (при длительности ≥ 4 мс)

Время срабатывания тепловой защиты источников:



- при максимальной выходной мощности из холодного состояния 20 °С, мин, не менее

10

- при выходной мощности источника в размере 20 % от максимальной выходной мощности

Длительно

Пределы допускаемой дополнительной погрешности воспроизведения напряжения переменного и постоянного тока, обусловленной изменением температуры окружающей среды, – не более 0,5 предела основной погрешности на каждые 10 °С от нормальной температуры (20 ± 5) °С

* Погрешность в этих режимах определяется как корень квадратный из суммы квадратов погрешностей каждого используемого канала.

Примечание – В формулах абсолютной погрешности приняты следующие обозначения:

Хк - конечное значение диапазона изменения соответствующей величины (верхний предел);

x - измеренное значение соответствующей величины.

ИСТОЧНИКИ ТОКА И НАПРЯЖЕНИЯ

Наименование параметра

Значение

Диапазон частот воспроизводимых сигналов тока, Гц

от 1 до 1000

Диапазон частот воспроизводимых сигналов напряжения, Гц

от 1 до 2100

Минимальный шаг изменения частоты, Гц

0,001

Пределы допускаемой абсолютной погрешности установки

частоты, Гц, в диапазоне частот от 45 до 65 Гц

± 0,00001

Пределы допускаемой абсолютной погрешности установки

частоты, Гц, в диапазонах частот от 1 до 45 Гц и от 65 до 2100 Гц **

± 0,01

Диапазон установки угла фазового сдвига синусоидального сигнала на промышленной частоте 50 Гц, градус

от 0 до 360

Минимальный шаг изменения угла фазового сдвига, градус

0,001

Коэффициент нелинейных искажений формы синусоидального сигнала на промышленной частоте (50 Гц), полоса измерения 10 кГц, %, не более



- для тока

0,1

- для напряжения

0,1

Пределы допускаемой абсолютной погрешности установки угла фазового сдви​га синусоидального сигнала (в диапазоне частот от 45 до 65 Гц, при уровне сигнала в диапазоне от 10 до 100 % от верхнего предела изменения), градус

± 0,1

** При частоте выходного сигнала более 250 Гц максимальное значение выходного сигнала уменьшается.

ИСТОЧНИК НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА

(оперативного питания)

Наименование параметра

Значение

Диапазон воспроизведения напряжения постоянного тока, В

от 5 до 264

Максимальный выходной ток, А, не менее

1,25

Максимальная выходная мощность, Вт, не менее

100

Коэффициент пульсаций напряжения постоянного тока, при выходном напряжении 220 В и максимальной выходной мощности, %, не более

0,5

Пределы допускаемой основной абсолютной погрешности изменения

напряжения постоянного тока, В

±(0,01x + 0,001Xк)

Задержка включения источника, с, не более

2

Защита выходной цепи от:



- короткого замыкания

+

- перегрузки

+

- внешнего напряжения

+

Пределы допускаемой дополнительной погрешности воспроизведения напряжения постоянного тока, обусловленной изменением температуры окружающей среды, – не более 0,5 предела основной погрешности на каждые 10 °С от нормальной температуры (20 ± 5) °С



МИЛЛИСЕКУНДОМЕР

Наименование параметра

Значение

Диапазон измерения интервалов времени, с

от 0,0010 до 99999

Разрешающая способность, мс

0,1

Минимальное значение измерения интервала времени, мс

1,0

Пределы допускаемой абсолютной погрешности измерения интервалов времени, мс



± (0,001x+0,3)

Пределы допускаемой абсолютной погрешности измерения интервалов времени с применением дискретных входов РЕТ-64/32, мс

в диапазоне от 1 до 100 мс

в диапазоне св. 100 мс





±1,0

± (0,001x+1)

Возможность измерения временных параметров:



- время срабатывания

- время возврата

 +

- длительность замкнутого (разомкнутого) состояния

 +

- разновременность срабатывания и отпускания контактов

 +

- длительность дребезга контактов

 +

АНАЛОГОВЫЕ ВХОДЫ

Наименование параметра

Значение

Количество, шт.

2

Номинальная частота сигнала, Гц

50

Диапазоны измерения напряжения постоянного и переменного тока, В

0,06 – 6; 6 – 600

Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного и переменного тока, В

±(0,001x + 0,0001Xк)

Перегрузочная способность входов, % от верхнего предела измерения

130

Входное сопротивление встроенного вольтметра, кОм, не менее

1000

Дополнительные функциональные возможности:



- измерение тока, с помощью токовых клещей

+

- измерение частоты

+

- измерение угла фазового сдвига между двумя сигналами

+

- осциллографирование

+

- вычисление спектра сигнала

+

Пределы допускаемой дополнительной погрешности измерения напряжения постоянного и переменного тока, обусловленной изменением температуры окружающей среды, – не более 0,5 предела основной погрешности на каждые 10 °С от нормальной температуры (20 ± 5) °С

Примечание – В формулах абсолютной погрешности приняты следующие обозначения:

Хк - конечное значение диапазона изменения соответствующей величины (верхний предел);

x - измеренное значение соответствующей величины.

ДИСКРЕТНЫЕ ВХОДЫ

Наименование параметра

Значение

Количество, шт.

16

Тип

«сухой контакт»,

транзисторный ключ, ТТЛ 15 В

Максимальное напряжение постоянного тока на входе, В, не более

300

Время неопределенности считывания состояния входа, мс

0,1

Разрешающая способность определения изменения состояния входа, мс, не более

0,2

Диапазон регулировки антидребезговой задержки, мс

1,0 – 10

Первоначальный бросок тока, мА, не менее

30

ДИСКРЕТНЫЕ ВЫХОДЫ

Наименование параметра

Значение

Количество, шт.

12

4

Тип

Транзистор

Реле

Коммутационная способность при активной нагрузке:





- сила постоянного тока, А

0,12

5

- напряжение постоянного тока, В

400

250

- сила переменного тока, А

0,085

16

- напряжение переменного тока, В

285

250

Собственное время срабатывания дискретного выхода на замыкание, мс, не более

1

20

Собственное время срабатывания дискретного выхода на размыкание, мс, не более

1

20

ОБЩИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

Значение

Воспроизведение токов и напряжений по записанным осциллограммам:

- формат записи

- максимальная длительность воспроизводимой осциллограммы, с, не менее

- точность воспроизведения дискретных сигналов, мс, не более

- частота дискретизации воспроизводимых аналоговых сигналов



СОМТRADE

10

1,0

200 точек на период (20 мс)

Соединение синхронизируемых устройств:

- в одном помещении, с применением кабеля синхронизации

- на смежных помещениях, с применением блока РЕТ-GPS



до 9 устройств

нет ограничений

Точность синхронизации взаимодействия двух устройств, мс, не более

1,0

Порт связи с управляющим устройством (ПК)

Ethernet

Режимы управления источниками

ручной,
автоматический,
программируемый

Испытательное напряжение изоляции цепей питания относительно корпуса устройства, В (переменное)

1500

Испытательное напряжение изоляции токоведущих частей (кроме аналоговых входов) относительно корпуса/цепей питания, В (переменное)

1500

Испытательное напряжение изоляции гальванически изолированных источников относительно других групп, В (переменное)

1500

Испытательное напряжение изоляции гальванически изолированных источников напряжения и тока первой группы относительно гальванически изолированных источников тока второй группы, В (переменное)

1500

Испытательное напряжение изоляции аналоговых входов относительно корпуса/цепей питания, В (переменное)

2000

Испытательное напряжение изоляции дискретных входов относительно друг друга, В (переменное)

500

Масса устройства, кг, не более

16

Габаритные размеры устройства (без ручки) Ш×В×Г, мм, не более

500 × 180 × 380

Габаритные размеры устройства (с ручкой) Ш×В×Г, мм, не более

500 × 150 × 470

УСЛОВИЯ ПРИМЕНЕНИЯ

Наименование параметра

Значение

Диапазон рабочих температур окружающей среды, °С

от 0 до 50

Температура нормальных условий, °С

20 ± 5

Диапазон температур окружающей среды при хранении, ºС

от -50 до +70

Диапазон температур окружающей среды при транспортировке, ºС

от -50 до +70

Относительная влажность воздуха, %, не более

95

Атмосферное давление, кПа

от 79 до 106,7

Высота над уровнем моря, м, не более

2000

Группа условий эксплуатации по ГОСТ 17516.1-90

М23

Степень защиты по ГОСТ 14254-96

IP20

Требования безопасности по ГОСТ Р МЭК 60950-2002

По классу I

Питание устройства испытательного:



- однофазная сеть, В

220 – 120 (+ 44)

- частота питающей сети, Гц

от 45 до 65

- потребляемая мощность, В·А, не более

3600

ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ

Наименование параметра

Значение

Средний срок службы устройств, лет, не менее

30

Средняя наработка на отказ, ч, не менее

25000

Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, ч, не более

3

Комплектность средства измерений

В комплект поставки входят:
  • комплекс программно-технический измерительный РЕТОМ™-71 1 шт.;
  • кабель сетевой 1 шт.;
  • диск с ПО 1 шт.;
  • комплект ЗИП
  • паспорт 1 экз.;
  • руководство по эксплуатации 1 экз.;
  • руководство пользователя 1 экз.;
  • методика поверки 1 экз.


УСТРОЙСТВА ПРОВЕРКИ РЕЛЕЙНОЙ ЗАЩИТЫ И АВТОМАТИКИ (РЗА)

РЕТОМ-21 - устройство испытательное РЕТОМ-51 - устройство испытательное РЕТОМ-61 - устройство испытательное РЕТОМ-ВЧ/64 - устройство испытательное РЕТОМ-61850 - устройство испытательное УРАН-1 - установка для проверки простых защит УРАН-2 - установка для проверки сложных защит РЕТ-10 - блок однофазного преобразователя тока НЕПТУН - устройство для проверки простых защит НЕПТУН-2 - устройство для проверки простых защит НЕПТУН-3 - переносное испытательное устройство УРАН-Т-передвижная приборная стойка ИМИТАТОР УНЭП-2000 - устройство для испытания защит электрооборудования подстанций 6-10кВ ВЧА-75М - магазин затуханий ВЧТ-25М - высокочастотный тестер ИВПР-201М - электронный секундомер-измеритель временных параметров реле ИВПР-203М - электронный секундомер РЕТ-64/32 - блок расширения входов/выходов для РЕТОМ-51 РЕТ-GPS - блок временной GPS-синхронизации для РЕТОМ-51 РЕТ-ТН - блок трехфазного преобразователя напряжения СЧЕТ-1М - электронный секундомер ЧИ2400 - измеритель параметров реле (миллисекундомер) СПУ-2 - СТЕНД ДЛЯ ПРОВЕРКИ МИКРОПРОЦЕССОРНЫХ БЛОКОВ РЕЛЕЙНОЙ ЗАЩИТЫ РЕТОМ-25 - компактный комплекс для проверки первичного и вторичного оборудования РЕТОМ-61УМ — усилитель мощности РЕТОМ-71 - испытательный комплекс для релейной защиты и автоматики РЕТ-ВАХ-2000

Новости
