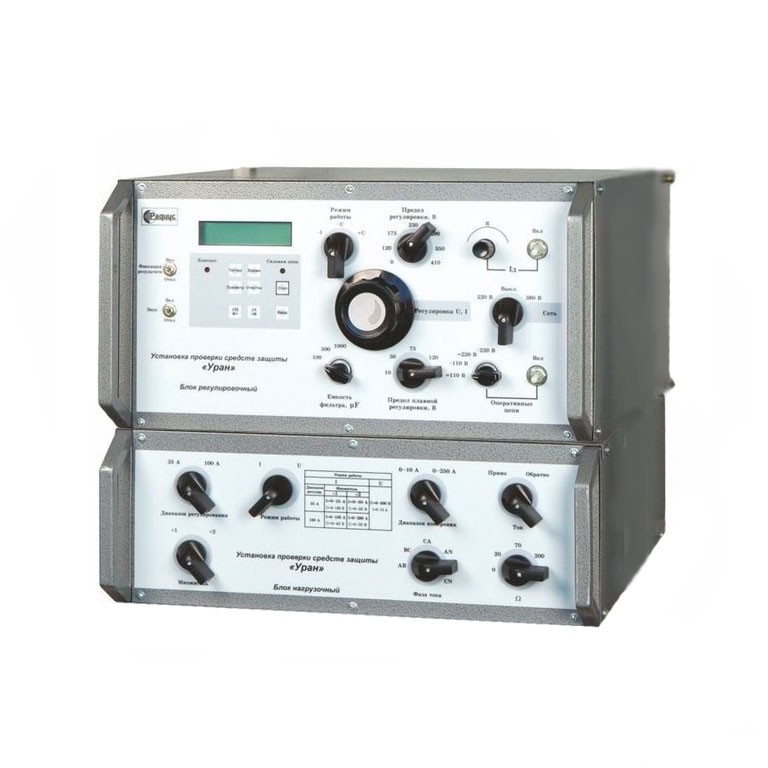

УРАН-1 - установка для проверки простых защит
Назначение установки Уран-1:
Установка Уран-1 предназначена для проверки электрических и временных характеристик простых средств релейной защиты и автоматики. Она позволяет заменить установки ЭУ5000 и ЭУ5001 и их модификации.
Установка Уран-1 состоит из двух блоков: регулировочного и нагрузочного.
Регулировочный блок предназначен для формирования регулируемого переменного напряжения в диапазоне 0,1-410 В с максимальным выходным током до 10 А или регулируемого постоянного (выпрямленного со сглаживанием) напряжения с диапазоном регулировки 0,1-240 В и максимальным выходным током 5 А.
Для проверки однополярных выводов последовательной и параллельной обмоток реле постоянного тока блок формирует выпрямленный
(без сглаживания) ток с плавной регулировкой в диапазоне 0,01-5 А. Значения формируемого тока, напряжения и тока I одновременно выводятся на жидкокристаллический индикатор.
Для питания оперативных цепей проверяемого устройства защиты блок имеет дополнительный выход переменного или постоянного напряжения 220 (110) В с максимальным выходным током 1 А.
Блок позволяет измерять время срабатывания, возврата или длительность проскальзывающего импульса в диапазоне 0,001-100 с.
Предусмотрены следующие сервисные функции:
-
расчет средних значений тока, напряжения, мощности, времени срабатывания и отпускания, полного сопротивления и коэффициента возврата;
циклический режим работы при измерении временных характеристик с возможностью задания количества циклов 1-99, длительности включения 1-99 с и паузы 0,1-9,9 с;
хранение и возможность просмотра значений десяти последних измерений;
световое и звуковое сопровождение момента срабатывания проверяемого устройства.
Максимальная потребляемая мощность по цепям питания не более 5500 В·А.
Габаритные размеры блока составляют 480x240x510 мм, масса - не более 32 кг.
Блок нагрузочный предназначен для формирования переменного тока с диапазоном регулировки 0,5-200 А, либо переменного напряжения с диапазоном регулировки 0,1-500 В. Измерение и отображение значений формируемых выходных величин осуществляется измерительной схемой блока регулировочного.
Габаритные размеры блока составляют 480х200х510 мм, масса - не более 25 кг.
Технические характеристики установки Уран-1:
| Параметр | Значение |
| Блок регулировочный | |
| Переменное напряжение | 0,1 - 410 В |
| Максимальный выходной ток (переменное напряжение) | до 10 А |
| Постоянного ( выпрямленного со сглаживанием ) напряжения | 0,1 - 240 В |
| Максимальный выходной ток (постоянного напряжение) | 5 А |
| Блок имеет дополнительный выход переменного или постоянного напряжения 220 (110) В с максимальным выходным током | 1 А |
| Блок позволяет измерять время срабатывания , возврата или длительность проскальзывающего импульса в диапазоне | 0,001-100 с |
| Расчет средних значений тока , напряжения , мощности , времени срабатывания и отпускания , полного сопротивления и коэффициента возврата | Есть |
| Циклический режим работы при измерении временных характеристик с возможностью задания количества циклов 1-99 |
Длительности: Включения 0-99 с Паузы 0-99 с |
| Хранение и возможность просмотра значений десяти последних измерений | Есть |
| Световое и звуковое сопровождение момента срабатывания проверяемого устройства | Есть |
| Максимальная потребляемая мощность по цепям питания | не более 5500 В · А |
| Габаритные размеры | 480 × 240 × 510 мм |
| Масса | не более 32 кг |
| Блок нагрузочный | |
| Переменный ток с диапазоном регулировки | 0,5-200 А |
| Переменное напряжение с диапазоном регулировки | 0,1-500 В |
| Габаритные размеры | 480 × 200 × 510 мм |
| Масса | не более 25 кг |
Дополнительная комплектация УРАН-1
| Блок трехфазного напряжения, для установки Уран |
| УРАН-Т, передвижная приборная стойка (для установок УРАН-1, УРАН-2) |
- Скачать: Руководство по эксплуатации
