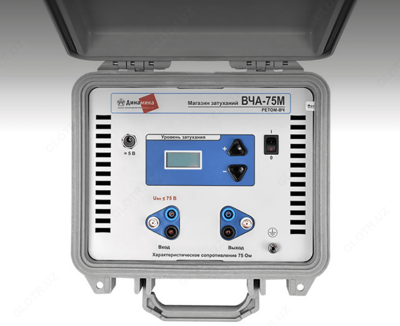

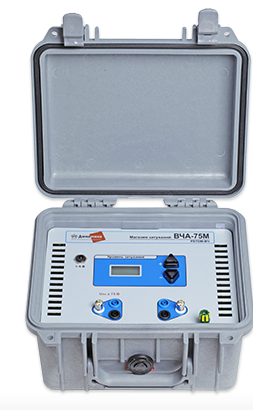

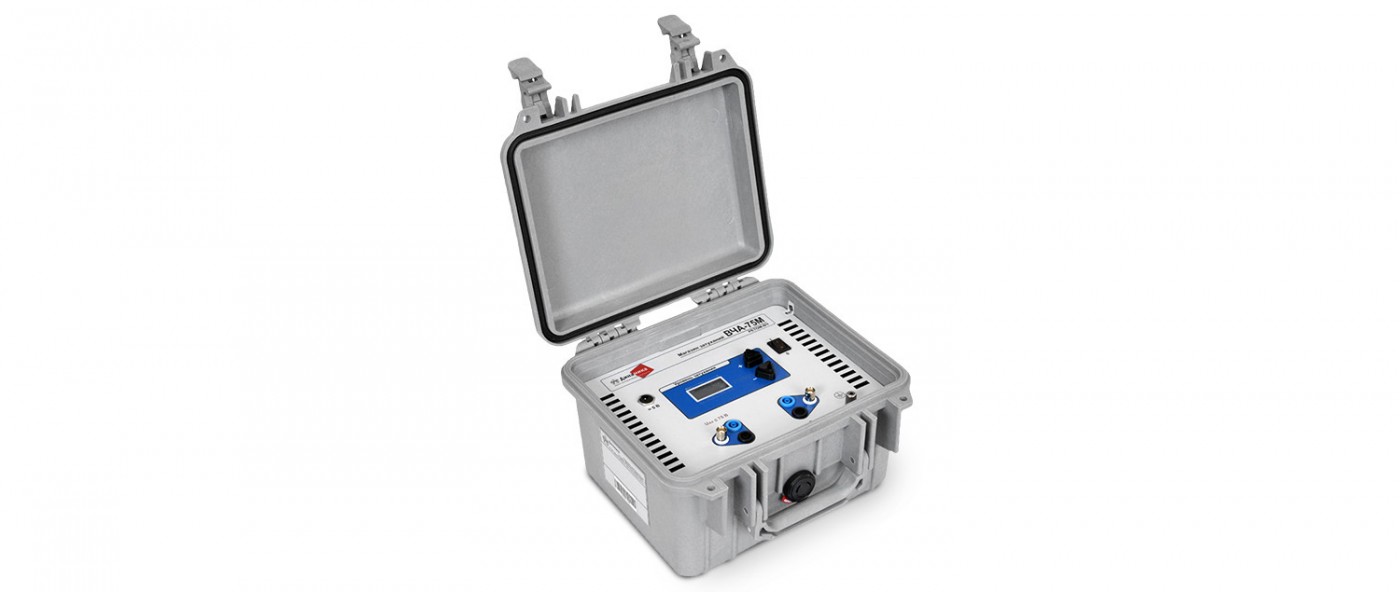

ВЧА-75М - магазин затуханий

Гарантия
60 мес.
Производитель
Динамика
Сертификаты:
  • Описание
  • Характеристики
  • Комплектация

Назначение магазина затуханий ВЧА-75М:

Магазин затуханий с характеристическим сопротивлением 75 Ом предназначен для:

  • проверки двух полукомплектов ВЧ аппаратуры в условиях лаборатории через искусственную линию;
  • определения запаса по перекрываемому затуханию действующего канала;
  • определения затухания симметричного четырехполюсника с характеристическим сопротивлением 75 Ом методом сравнения.

ВЧА-75М повышает производительность труда при работах по наладке и эксплуатации ВЧ устройств РЗ, ПА и ВЧ тракта.


Технические характеристики магазина затуханий ВЧА-75М:

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Характеристическое сопротивление, Ом 75
Максимальное входное напряжение, В 75
Диапазон установки затухания (0 - 49) дБ через 1 дБ
Диапазон рабочих частот, МГц 0,004 - 1
ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Требования электромагнитной совместимости по ГОСТ Р 51522-99:
- класс оборудования

класс А
Масса устройства, кг, не более 3
Габаритные размеры устройства, мм, не более 270 х 246 х 174
РАБОЧИЕ УСЛОВИЯ ПРИМЕНЕНИЯ
Диапазон рабочих температур, °С от 10 до 40
Температура нормальных условий, °С 20 ± 5
Диапазон температур хранения, °С от - 35 до + 55
Относительная влажность воздуха при 25 °С, %, не более 80
Группа условий эксплуатации по ГОСТ 17516.1-90 М23
Питание устройства внешнее:
- напряжение, В, не менее
- ток, А, не менее

5
1

Комплект поставки ВЧА-75М

Наименование Количество
1. Магазин затуханий ВЧА-75М 1
