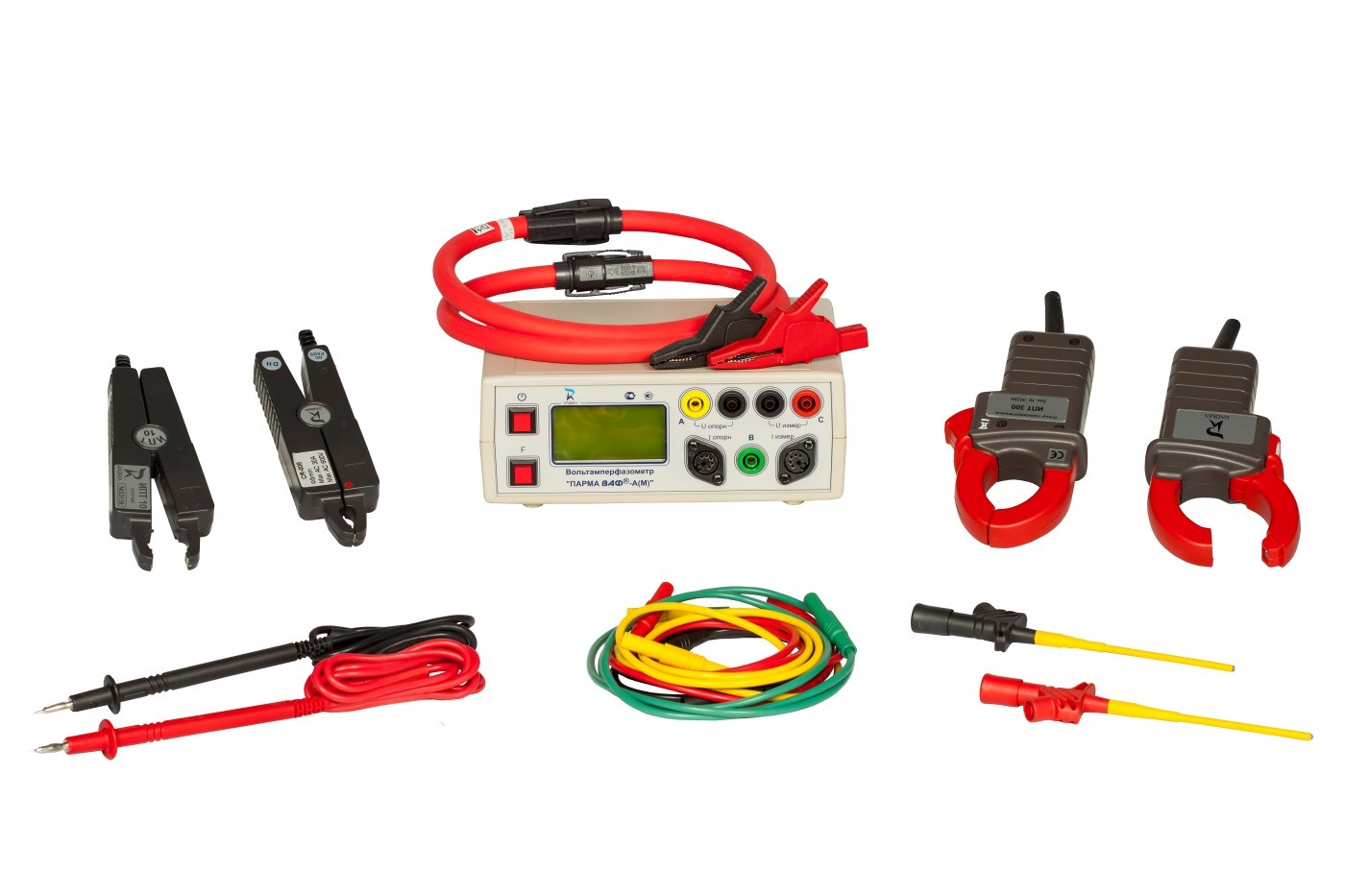

Парма ВАФ-А(М) - вольтамперфазометр

Реестр РК
до 28.03.2019г.
Поверка
включена в стоимость
Гарантия
18 мес.
Межповерочный интервал
2 года

В наличии

Сертификаты:
  • Описание
  • Характеристики
  • Комплектация
  • Файлы

Вольтамперфазометр нового поколения.
Измерение тока от 0 до 3000 А, графический индикатор, подключение прибора к ПК через USB, сохранение данных на ПК, память на 100 измерений, встроенные часы, режим «Регистратор», аккумуляторное питание.

Назначение прибора ВАФ-А(М)

Прибор ПАРМА ВАФ-А(М) предназначен для измерения:

  • напряжения постоянного тока;
  • действующего значения напряжения и силы переменного тока синусоидальной формы;
  • частоты переменного тока и напряжения;
  • угла сдвига фаз между напряжением и током;
  • угла сдвига фаз между напряжением и напряжением;
  • угла сдвига фаз между током и напряжением;
  • угла сдвига фаз между током и током, если прибор укомплектован измерительным и опорным ИПТ;
  • косинуса угла (cosφ);
  • активной, реактивной и полной мощности.

А также вольтамперфазометр ВАФ-А(М) предназначен для определения последовательности чередования фаз в трехфазных системах с номинальным междуфазным напряжением в диапазоне от 100 до 380 В как со средней точкой, так и без нее.

Отличительные особенности прибора ВАФ-А(М)

  • измерение тока от 0 до 3000 А в четырех диапазонах (комплектуется тремя типами токоизмерительных клещей);
  • графический индикатор;
  • подключение прибора к ПК через USB-интерфейс для обновления ПО и зарядки аккумуляторов;
  • доступ к записанным данным стандартными средствами MS-Office; работа с прибором как с внешним накопителем;
  • древовидная система меню настроек прибора, возможность доступа и редактирования их с помощью индикатора и двухкнопочной клавиатуры;
  • память на 100 измерений;
  • автоматическое определение типа подключаемых клещей;
  • встроенные часы;
  • режим «Регистратор» - запись измеренных каналов (ток и напряжение) и двух опорных каналов как дискретов с заданным временем усреднения и интервалом записи; формат записи - CSV;
  • калибровка прибора в интерактивном автоматизированном режиме с участием только внутреннего ПО прибора;
  • управление контрастностью и подсветкой ЖКИ;
  • подача звукового сигнала при возникновении неисправностей, перегрузке или снижении напряжения питания;

Внимание! Как заказать ВАФ-А(М)

Для заказа прибора необходимо выбрать его модификацию: тип и количество токоизмерительных клещей:

ИПТ-10 - токоизмерительные клещи на 10 А: 0 - отсутствуют в комплектации, 1 - измерительные клещи, 2 - измерительные и опорные клещи;
ИПТ-300 - токоизмерительные клещи на 300 А: 0 - отсутствуют в комплектации, 1 - измерительные клещи, 2 - измерительные и опорные клещи;
ИПТ-3000 - гибкие клещи типа Ampflex 3000 А (0 - 300 А, 300 - 3000 А): 0 - отсутствуют в комплектации, 1 - измерительные клещи, 2 - измерительные и опорные клещи;
обычный / расширенный комплект измерительных щупов: 1 - обычный комплект, 2 - расширенный (люкс).

Пример записи при заказе:

ВАФ-А(М) с одним ИПТ-10, одним ИПТ-300, без ИПТ-3000, с расширенным комплектом измерительных щупов (люкс):
ВАФ-А(М) 1-1-0-2

Технические характеристики вольтамперфазометра Парма ВАФ-А(М)

                                  Параметр                                                    Значение
Предельное значение напряжения,
которое может быть показано на дисплее
не менее 600 В.
ВАФ, при необходимости использования
осуществляет измерение силы переменного тока
до 3000 А с относительной погрешностью не более 2 %
В качестве дискретного сигнала может быть
использован сигнал напряжения переменного тока
от 30 до 460 В.
Входное сопротивление каналов напряжения
не менее 1 МОм.
ВАФ выдерживает перегрузку в течение 1 минуты по напряжению
2•Uк
где Uк – конечное значение диапазона измеряемого напряжения.
ВАФ в комплекте с ИПТ 10 выдерживает перегрузку в
течение 1 минуты по току
1,5•Iк
где Iк – конечное значение диапазона измеряемой силы тока.
ВАФ в комплекте с ИПТ 300 и ИПТ 3000 выдерживает перегрузку по току в течение 1 с
1,5•Iк
где Iк – конечное значение диапазона измеряемой силы тока
Окно магнитопровода ИПТ (клещей).
ИПТ 10 – 9,5 мм
ИПТ 300 – Ø ~ 30 мм
ИПТ 3000 – обод длинной -450 мм, (Ø ~145 мм при образовании окружности)
Потребляемая мощность от встраиваемых источников постоянного тока
не более 2,5 Вт
Потребляемый ток от USB-порта
не более 0,5 А
Время работы ВАФ с АКБ
определяется режимом использования и емкостью АКБ
Среднее время восстановления работоспособного состояния
2 час.
Средняя наработка на отказ
не менее 10000 час.
Средний срок службы
не менее 10 лет
Масса
измерительного блока – не более 1 кг
измерительного блока и комплектов ИПТ (опорных и измерительных), упакованных в сумку – не более 5 кг.
Габаритные размеры
измерительного блока – не более 190х70х143 мм
измерительного блока и комплектов ИПТ (опорных и измерительных), упакованных в сумку - не более 350х110х215 мм.

Диапазоны измерений с допускаемыми погрешностями вольтамперфазометра Парма ВАФ-А(М)

Параметр Ед.
изм.
Диапазон
измерения
Пределы допускаемой
погрешности измерения
Примечание
Напряжение постоянного тока В от 0,3 до 460,0 Δ=±(0,005∙Х+0,4)
Действующее значение
напряжения переменного тока
В от 2 до 460,0 Δ=±(0,005∙Х+0,4)
Частота измеряемого
напряжения
Гц от 45 до 55 Δ=±0,4
Частота измеряемой
силы тока
Гц от 45 до 55 Δ=±0,4
Действующее значение силы переменного тока
При использовании ИПТ10
А от 0,1 до 10 Δ=±(0,008∙Х+0,01)
При использовании ИПТ300
А от 10 до 300 Δ=±(0,02∙Х+1)
При использовании ИПТ3000
А от 5 до 300 Δ=±3,0
от 300 до 1000 Δ=±1,5
Углы сдвига фаз
Между напряжением и напряжением
градус ± 180 Δ=±3,61)
Между током и током
градус ± 180 Δ=±3,62)
Δ=±10,03)
Между током и напряжением (φIU)
градус ± 180 Δ=±3,62)
Δ=±8,03)
Между напряжением и током (φUI) и (φ)
градус ± 180 Δ=±3,62)
Δ=±8,03)
Активная мощность
При использовании ИПТ 10
    кВт        от 0,002 до 4,6          Δ=±(0,025∙Х+0,01) при cos φ
(0,5 ≥ φ ≥ 1)
При использовании ИПТ 300
    кВт      от 0,15 до 138,0            Δ=±(0,035∙Х+0,5)
При использовании ИПТ 3000
    кВт    от 0,075 до 138,0           Δ=±(0,025∙Х+0,5)
от 4,5 до 460,0 Δ=±(0,03∙Х+3)
При использовании ИПТ 10
   квар      от 0,002 до 4,6           Δ=±(0,025∙Х+0,01)
При использовании ИПТ 300
   квар    от 0,15 до 138,0           Δ=±(0,035∙Х+0,5)
При использовании ИПТ 3000
квар от 0,075 до 138,0 Δ=±(0,025∙Х+0,5)
от 4,5 до 460,0 Δ=±(0,03∙Х+3)
Полная мощность
При использовании ИПТ 10
кВ∙А от 0,002 до 4,6 Δ=±(0,01∙Х+0,01)
При использовании ИПТ 300
кВ∙А от 0,15 до 138,0 Δ=±(0,02∙Х+0,3)
При использовании ИПТ 3000
кВ∙А от 0,075 до 138,0 Δ=±(0,025∙Х+0,035)
от 4,5 до 460,0 Δ=±(0,025∙Х+1,5)
где – Х – измеренное значение напряжения, силы тока ,активной, реактивной и полной мощности
1) При действующем значении напряжения переменного тока не менее 30 В
2) При действующем значении силы переменного тока не менее 100 мА
для ИПТ 10, не менее 5 А (предел 300 А) и не менее 300 А (предел 3000 А)
для ИПТ 3000 и действующем значении напряжения переменного тока не менее 30 В
3) При действующем значении силы переменного тока не менее 10 А для ИПИТ300 и действующем значении напряжения переменного тока не менее 30 В

Условия эксплуатации вольтамперфазометра ПАРМА ВАФ-А(М)

                                                                      Параметр   Значение
Нормальные условия применения ВАФ по ГОСТ 22261
Температура окружающего воздуха плюс 20 °С
Допускаемое отклонение температуры окружающего воздуха ±5 °С
Относительная влажность воздуха от 30 до 80 %
Атмосферное давление от 84 до 106 кПа
Рабочие условия применения в части климатических воздействий соответствуют требованиям группы 4 по ГОСТ 22261 при следующих рабочих условиях применения
Температура окружающего воздуха от минус 20 до плюс 55 °С
Относительная влажность воздуха 90 % при 30 °С
Атмосферное давление от 84 до 106,7 кПа.
По условиям транспортирования ВАФ соответствует требовани- ям, предъявляемым к группе 4, по ГОСТ 22261 при следующих предельных условиях транспортирования
Температура окружающего воздуха от минус 25 до плюс 55 °С
Относительная влажность воздуха 90 % при 30 °С
Атмосферное давление от 84 до 106,7 кПа.





Комплект поставки ВАФ-А(М)

                                                 Наименование                      Количество
Вольтамперфазометр ВАФ-А(М), РА1.007.003                               1
Кабель USB                               1
Адаптер USB                               1
Аккумулятор                               4
Щупы измерительные                                1
Набор измерительных щупов (универсальный)                               1
Руководство по эксплуатации, РА1.007.003РЭ                               1
Формуляр, РА1.007.003ФО                               1
Сумка для "ПАРМА ВАФ-А(М)"                               1

Дополнительная комплектация ВАФ-А(М)

                                           ИПТ-10, Токоизмерительные клещи на 10 А для ВАФ-А(М)
                                          ИПТ-300, Токоизмерительные клещи на 300 А для ВАФ-А(М)
                             ИПТ-3000, Гибкие клещи типа Ampflex 3000 А (0-300 А, 300-3000 А) для ВАФ-А(М)
                                         Расширенный комплект измерительных щупов, для ВАФ-А(М)
