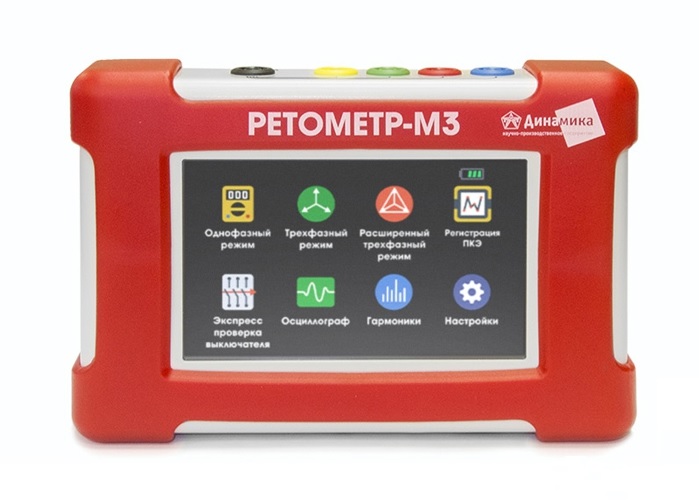

РЕТОМЕТР-М3 — цифровой вольтамперфазометр

В наличии
Производитель: ООО «НПП «Динамика»
Гарантия: 60 мес.

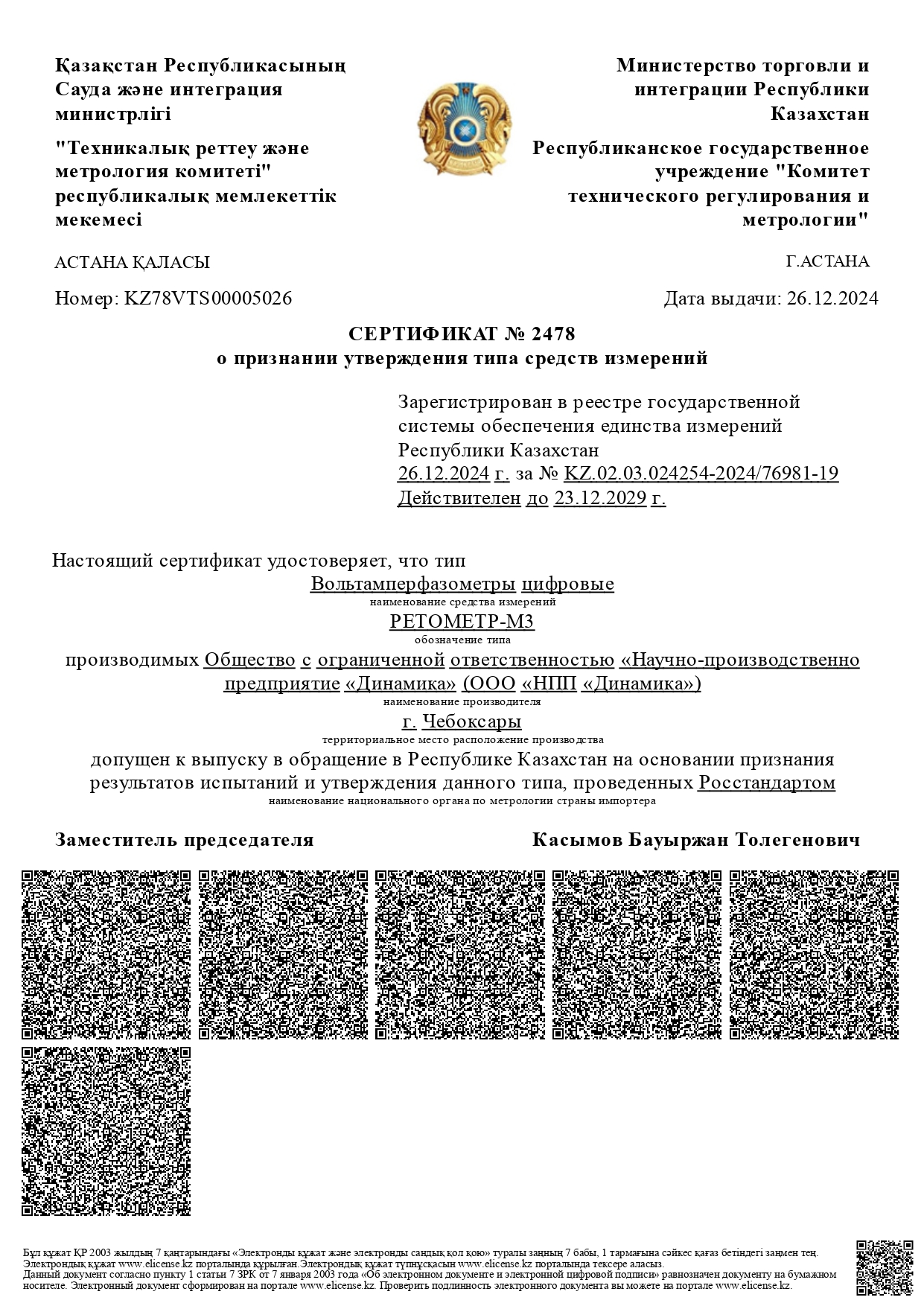

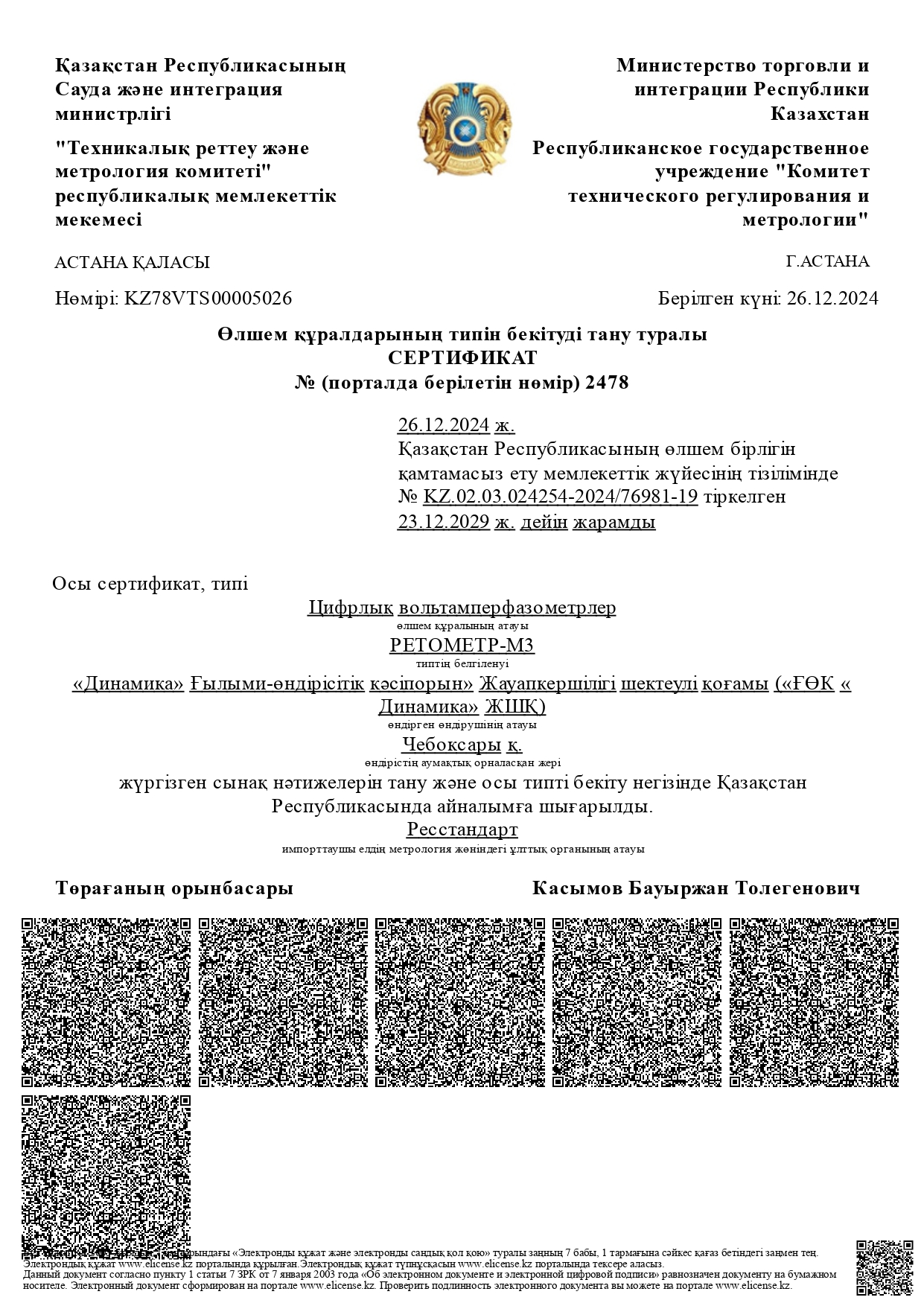

Реестр РК: до 23.12.2024г.
Межповерочный интервал: 24 мес.
Цена по запросу

РЕТОМЕТР-М3 – новый уникальный по набору функций вольтамперфазометр, который наряду с возможностью измерения параметров трехфазной и однофазной цепей, позволяет измерять также параметры цепи постоянного тока, определять показатели качества электроэнергии, а также осуществлять  экспресс-проверку высоковольтных выключателей (ВВ).

Прибор предназначен для персонала служб релейной защиты и автоматики, служб главного энергетика промышленных предприятий, а также широкого круга специалистов, занятых наладкой и эксплуатацией электроустановок.

Новый вольтамперфазометр отличается высокой точностью измерений, а также удобством управления благодаря большому сенсорному дисплею и интуитивно понятному меню.

Область применения

  • измерение тока и напряжения однофазной системы, с расчетом полной, активной и реактивной мощности, КПД – cosφ и потери – tgφ, а также полного, активного и реактивного сопротивления контролируемой цепи;
  • измерение тока и напряжения трехфазной системы, построение трехфазной векторной диаграммы, измерение полной, активной и реактивной мощности, cosφ, в каждой фазе, а также трехфазной активной мощности и общего коэффициента мощности;
  • измерение прямой, обратной и нулевой составляющих трехфазного тока и напряжения, их полной, активной и реактивной мощности, а также коэффициентов несимметрии;
  • сравнение двух сигналов напряжения или тока с вычислением угла между ними или их отношения;
  • контроль чередования фаз;
  • расчет коэффициента трансформации ТТ и ТН (с использованием внешнего источника);
  • одновременное измерение в двух гальванически развязанных цепях напряжения;
  • измерение показателей качества электроэнергии по классу А ГОСТ 30804.4.30-2013;
  • осциллографирование сигналов тока и напряжения;
  • оценка гармонического состава измеряемого сигнала;
  • экспресс-проверка высоковольтных выключателей с вычислением основных времен работы.

Основные достоинства РЕТОМЕТР-М3:

  • большой 5-дюймовый цветной сенсорный дисплей обеспечивает удобное управление и наглядное представление измеряемых параметров, как в текстовом, так и в графическом виде;
  • 4 канала тока позволяют проводить измерения переменного тока не только в 3-х фазах, но и в нулевом проводе;
  • малогабаритные токовые клещи (тип 1), входящие в комплект поставки, дают возможность измерять ток до 40 А в самых труднодоступных местах, например, в современных панелях и ячейках;
  • возможность измерения параметров цепей постоянного тока до 300 А с помощью специальных клещей (тип 2 – поставляются опционально) с большим диаметром охвата (до 22 мм);
  • 4 канала напряжения позволяют проводить измерения не только 3-х фаз и 3Uo, но и двух линейных напряжений;
  • возможность объединения каналов напряжения позволяет увеличить предел измерения до 1200 В для работы в цепях 660 В и выше;
  • 8-ми канальный осциллограф позволяет оценить форму тока и напряжения;
  • высокая точность и повышенная помехозащищенность обеспечивают максимально достоверные результаты измерения;
  • высокая чувствительность прибора обеспечивает расчет всех параметров с момента реального измерения тока и напряжения (начиная от 1 мА и 1 мВ);
  • ударопрочный корпус со встроенными магнитами позволяет легко закрепить прибор, как на металлической поверхности, так и на клапане транспортной сумки;
  • встроенный аккумулятор (Li-ion-pol) обеспечивает быструю зарядку и длительную работу прибора.

Технические параметры устройства

Характеристика Значение
Количество измерительных каналов тока и напряжения 4+4
Диапазон частот измеряемого напряжения переменного тока, Гц 40 - 80
Род тока переменный, постоянный
Диапазон измерений напряжения, В 0,1-600
Диапазон измерений переменного тока, А 0,04-40
Диапазон измерений постоянного тока, А 1-40 А, 40-300 А
Пределы допускаемой основной относительной погрешности измерения напряжения, % 0,1 AC/0,5 DC
Пределы допускаемой основной относительной погрешности измерения напряжения, % 0,5 AC/2,5 DC
Пределы допускаемой абсолютной погрешности измерения ± 0,002 Гц
Пределы допускаемой абсолютной основной приведенной погрешности измерения угла сдвига фаз 0,10/ 0,50/ 10

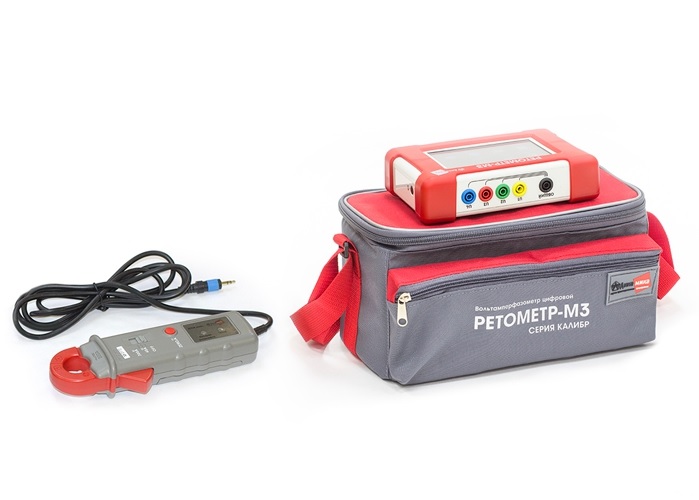

Комплект поставки

  • прибор РЕТОМЕТР-М3
  • токовые клещи Тип 1 для переменного тока (0,04 – 40 А) – 3 или 4 шт*
  • токовые клещи Тип 2 для постоянного тока (1-300 А)*
  • сетевой адаптер
  • щупы измерительные (5 проводов, 1м)
  • зажимы типа «крокодил»
  • переходник «ласточкин хвост» 4 мм
  • игольчатые наконечники
  • карта Micro SD
  • сумка РЕТОМЕТР-М3
  • ведомость ЗИП
  • ведомость эксплуатационных документов
  • паспорт
  • руководство по эксплуатации

* - по желанию заказчика.
