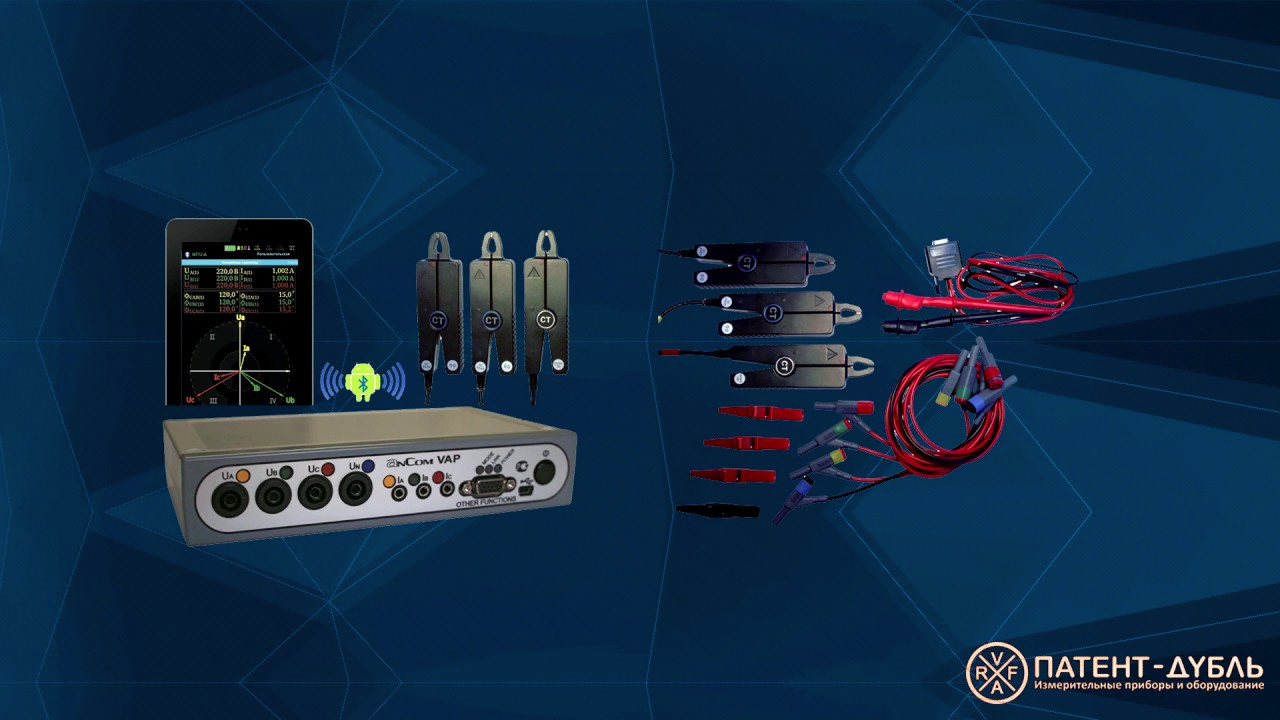

AnCom VAP — вольтамперфазометр

AnCom VAP — вольтамперфазометр
Цена: 410 400 тг.
Реестр РК
до 02.06.2021 г.
Поверка
включена в стоимость
Гарантия
12 мес.
Производитель
ООО "Аналитик-ТС"
Межповерочный интервал
24 мес.
Сертификаты:
  • Описание
  • Комплектация
  • Файлы
  • Видео

Назначение вольтамперфазометра (ВАФ) AnCom VAP/30AC

Вольтамперфазометр (ВАФ) AnCom VAP/30AC предназначен для настройки и контроля фазочувствительных схем релейной защиты (РЗ) и противоаварийной автоматики (ПА) на предприятиях электрических сетей.

Для проверки правильности выполнения схем РЗ и ПА прибор отображает векторную диаграмму токов и напряжений 1-ой гармоники по трем фазам (гармонические искажения не влияют на результат измерений) с проверкой порядка чередования фаз.

Вольтамперфазометр также позволяет настраивать и контролировать:
  • Измерительные трансформаторы тока и напряжения;
  • Однофазные и трехфазные счетчики электрической энергии (без разрыва токовых цепей);
    Сопротивления электрических цепей при токах ±200 мА и 7 мА.

Особенности вольтамперфазометра AnCom VAP/30AC

  • Измерение фазовых сдвигов тока от 1 мА (абсолютная погрешность ± 0,5 град при токах от 40 мА);
  • Отображение векторной диаграммы токов и напряжений 1-ой гармоники по трем фазам (гармонические искажения не влияют на результат измерений) с проверкой порядка чередования фаз;
  • 3 измерительных входа по току 0,001...2000 А, измерения без разрыва цепи (автоматически распознаваемые прибором типы токовых клещей);
  • 3 измерительных входа по напряжению 0,01...750 В;
  • Измерение токов, напряжений и мощности – только на 1-ой гармонике, либо действующие значения (1...40 гармоники);
  • Измерение нулевой, прямой и обратной последовательностей 1-ой гармоники трехфазного тока и напряжения;
  • Точное измерение частоты ±0,01 Гц;
  • Поддержка схем подключения: трехфазная четырехпроводная (звезда), трехфазная трехпроводная (треугольник и Арона), два тока, два напряжения, однофазная двухпроводная, постоянный ток и напряжение (DC), «прозвонка» электрической цепи;
  • Дополнительные измеряемые параметры: постоянное напряжение и ток, импеданс, электрическая мощность и энергия (активная, реактивная и полная – суммарная и по каждой фазе);
  • Контроль электросчетчиков методом сравнения активной и реактивной электрической энергии – измеренной прибором и на основе принятых импульсов от электросчетчика;
  • Анализ гармоник (до 40) токов и напряжений: графики спектральных составляющих по каждой фазе, коэффициенты искажения синусоидальности кривой, коэффициенты n-ых гармонических составляющих, K-фактор и Crest factor (пик-фактор);
  • Коэффициенты мощности и несимметрии напряжения по обратной и нулевой последовательности.

Технология «Мобильный интерфейс» вольтамперфазометра AnCom VAP/30AC

Цветной сенсорный дисплей 7''
  • Цветовая индикация измеряемых параметров, соответствующая маркировке входов прибора и измерительных принадлежностей;
  • Перелистываемые виртуальные экраны: значения измеряемых параметров и фазовая диаграмма, осциллограммы и временные диаграммы, спектр напряжений и токов;
  • Панель состояния прибора: схема подключения, тип подключенных клещей, диапазоны измерения тока и напряжения, уровень заряда батареи прибора и т.д.;

Мгновенная готовность к измерениям
  • Измерительные Задачи (заводские и пользовательские) – наборы специфических настроек ВАФ;
  • Сохранение измерительной Задачи – создание пользовательской настройки ВАФ, характерной для требуемого измерения;
  • Загрузка измерительной Задачи из списка позволит сразу приступить к нужным измерениям без перенастройки прибора. Выбор диапазонов измерений токов и напряжений (ручной и автоматический) осуществляется в процессе измерения;

Анализ результатов
  • Мониторинг измеряемых параметров в режиме реального времени и «заморозка» результатов измерений на всех виртуальных экранах для детального анализа;
  • Цветовая и звуковая сигнализация при несоответствии значения измеряемого параметра установленной норме min…max, и индикация величины запаса – при соответствии;
  • Сохранение на планшете и совместная работа с результатами измерений: пересылка по E-mail, загрузка в альбом Picasa/Google+, загрузка на Google Диск, вывод на печать – через беспроводные интерфейсы планшета Wi-Fi и 3G;

Справочники и приложения GOOGLE PLAY
  • Чтение технической и справочной литературы прямо с планшета – цветная инструкция на прибор всегда под рукой;
  • Google Play: библиотека приложений для инженера-электрика – оперативный расчет параметров и справочная информация;
  • Коммуникационные возможности планшета: оперативный поиск информации, определение местонахождения и маршрута до объекта, электронный ежедневник и планировщик задач, фото и видеосъемка объекта измерений, ICQ, Skype, E-mail;

Безопасность и автономность
  • Работа на опасных участках – беспроводное управление ВАФ по радиоканалу Bluetooth (на удалении до 6 м);
  • Мобильный автономный прибор для работы в лабораторных (220В) и полевых условиях (более 24 часов автономной работы) в широком температурном диапазоне и условиях слабой освещенности.



html

Комплект поставки AnCom VAP/30AC

                                                            Наименование Количество
Приборный блок и Android-планшет 7''
1
Переносная сумка на магнитах с отделениями для прибора и планшета с креплением ВАФ к металлической стенке шкафа объекта измерени
1
Штатные токовые клещи на 30 А
7
Кабели измерения напряжения
4
Кабель измерения сопротивления
1
Зарядное устройство для прибора и планшета
1
Карта памяти microSD с документацией и ПО
1

Дополнительная комплектация

                                                       Наименование                      Цена
Токовые клещи на 200 А (DC)
По запросу
Токовые клещи на 2000 А (AC)
По запросу
Токовые клещи на 800 А (DC)
По запросу
