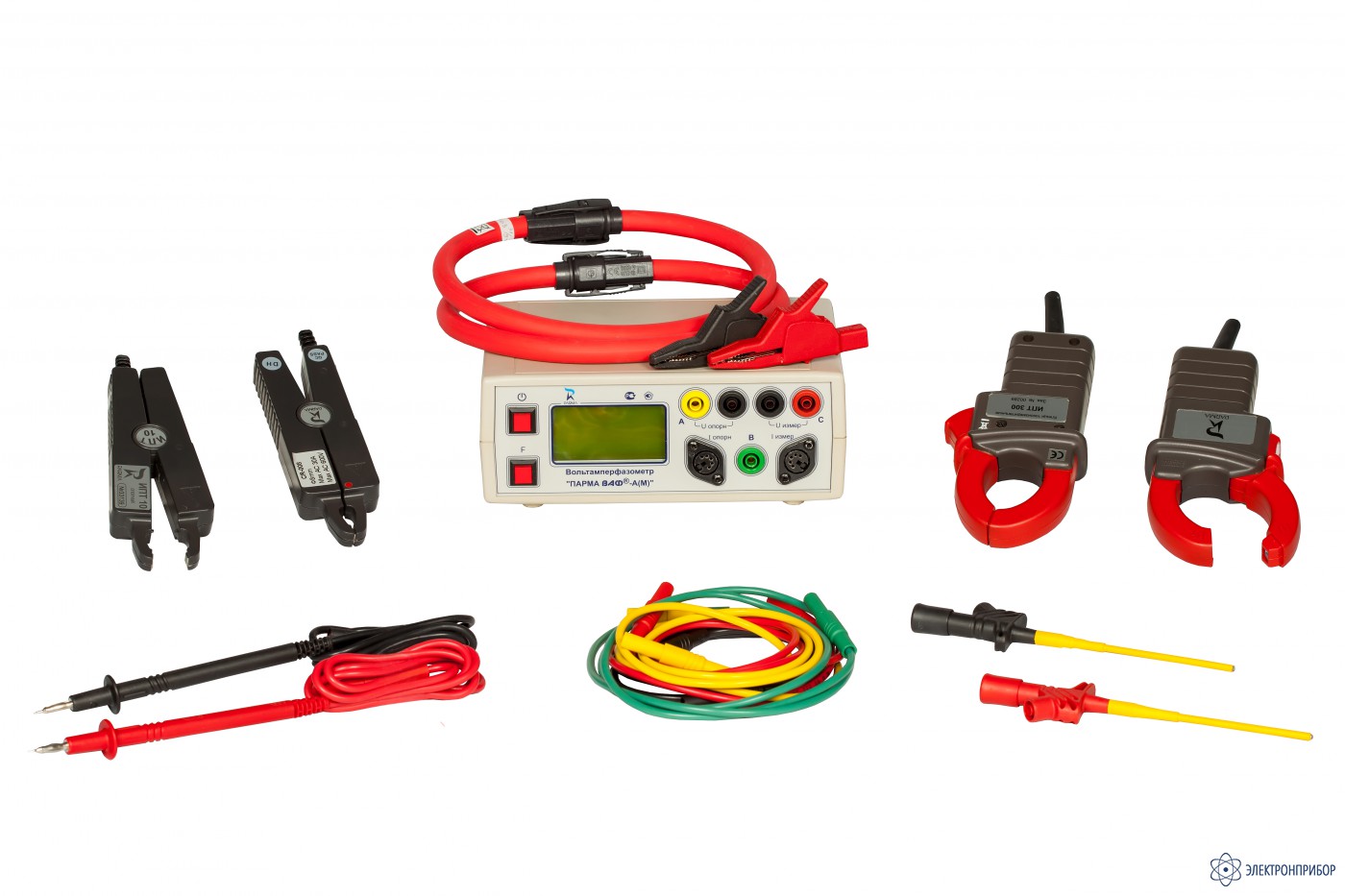

ПАРМА ВАФ-А - Вольтамперфазометр

ПАРМА ВАФ-А - Вольтамперфазометр
Цена по запросу
Реестр РК
До 28.03.2019г.
Поверка
включена в стоимость
Гарантия
18 мес.
Производитель
ООО "Парма"
Межповерочный интервал
24 мес.
Сертификаты:
  • Описание
  • Характеристики
  • Комплектация
  • Файлы

Назначение вольтамперфазометра ВАФ-А

Вольтамперфазометр ПАРМА ВАФ-А может применяться при комплексных испытаниях защит генераторов, трансформаторов, линий, в цепях трансформаторов тока и напряжения, накладке фазочувствительных схем релейной защиты.

Вольтамперфазометр ВАФ-А обеспечивает измерение:

  • напряжения постоянного тока;
  • действующего значения напряжения и силы переменного тока синусоидальной формы;
  • частоты переменного тока;
  • угла сдвига фаз между напряжением и током;
  • угла сдвига фаз между напряжением и напряжением;
  • угла сдвига фаз между током и током; активной и реактивной мощности.
А также прибор ВАФ-А служит для определения последовательности чередования фаз в трехфазных системах с номинальным междуфазным напряжением в диапазоне от 100 до 380В.

Отличительные особенности вольтамперфазометра ВАФ-А

  • полная автоматизация выбора режима работы и диапазона измерений;
  • универсальное питание;
  • большая продолжительность работы при автономном питании;
  • удобство работы с труднодоступными токоведущими цепями;
  • высокая чувствительность по току без «врезки» в токовые цепи;
  • 2-х строчный ЖКИ-дисплей с подсветкой для одновременного отображения до 4-х измеряемых параметров;

Технические характеристики вольтамперфазометра Парма ВАФ-А

                                                 Параметр                                 Значение
Предельное значение напряжения, которое может быть показано на дисплее
не менее 600 В
Входное сопротивление каналов напряжения не менее
1 МОм
ВАФ выдерживает перегрузку в течение 1 минуты по напряжению
2•Uк
(Uк – конечное значение диапазона измеряемого напряжения)
ВАФ выдерживает перегрузку в течение 1 минуты по току
2•Iк
(Iк – конечное значение диапазона измеряемой силы тока.)
Раскрытие магнитопровода клещей
8 мм.
Время установления рабочего режима
не более 6 с.
Потребляемая мощность
от сети переменного тока – не более 3 В А
от встраиваемых источников постоянного тока – не более 0,5 Вт.
Среднее время восстановления работоспособного состояния
8 чаc.
Средняя наработка на отказ
не менее 6000 чаc.
Средний срок службы
не менее 10 лет
Масса
измерительного блока – не более 1 кг
измерительного блока опорных и измерительных клещей, упакованных в сумку - не более 2,5 кг.
Габаритные размеры
измерительного блока – не более 190х70х160 мм
измерительного блока опорных и измерительных клещей, упакованных в сумку сумку)– не более 320х100х180
Параметр Ед.
изм.
Диапазон измерения Пределы допускаемой
основной погрешности
при измерении
относительной, %
абсолютной
приведенной 1), %
Напряжение постоянного тока, U
В от 0 до 460 δ=±[1+0,1(Uк/Uи –1)]
Действующее значение напряжения переменного тока. Uскз
В от 0 до 460 δ=±[1+0,1(Uк/Uи –1)]
Действующее значение силы переменного тока. I
А от 0 до 10 δ=±[1+0,1(Iк /Iи –1)]
Частота измеряемого напряжения, fu
Гц от 45 до 65 δ=±0,12)
Частота измеряемой силы тока, fi
Гц от 45 до 65 δ=±0,13)
Угол сдвига фаз между током и током, φii
градус от минус 180 до 180 Δ=±3,63)
Угол сдвига фаз между током и током, φuu
градус от минус 180 до 180 Δ=±3,64)
Угол сдвига фаз между напряжением и током, φui
градус от минус 180 до 180 Δ=±3,65)
Угол сдвига фаз между током и напряжением, φiu
градус от минус 180 до 180 Δ=±3,65)
Активная мощность, P
Вт от 0 до 4600 γ=±35)
Реактивная мощность,Q
вар от 0 до 4600 γ=±35)
где - Uк (Iк) – конечное значение диапазона измерения напряжения (силы тока),
где - Uи (Iи) – измеренное значение напряжения (силы тока).
1) За нормирующее значение принимается конечное значение диапазона измерения.
2) При действующем значении напряжения переменного тока не менее 2 В.
3) При действующем значении силы переменного тока не менее 100 мА.
4) При действующем значении напряжения переменного тока не менее 30 В.
5)При действующем значении напряжения переменного тока не менее 30 В и действующем значении силы переменного тока не менее 100 мА.
Параметр Значение
Нормальные условия применения ВАФ по ГОСТ 22261
Номинальная температура окружающего воздуха плюс 20 °С плюс 20 °С
Допускаемое отклонение температуры окружающего воздуха ±5 °С
Относительная влажность воздуха от 30 до 80 %
Атмосферное давление от 84 до 106 кПа.
Рабочие условия применения в части климатических воздействий соответствуют требованиям группы 4 по ГОСТ 22261 при следующих рабочих условиях применения
Температура окружающего воздуха от минус 20 до плюс 55 °С
Относительная влажность воздуха 90 % при 30 °С
Атмосферное давление от 84 до 106,7 кПа
По условиям транспортирования ВАФ соответствует требованиям, предъявляемым к группе 4, по ГОСТ 22261 при следующих предельных условиях транспортирования
Температура окружающего воздуха от минус 25 до плюс 55 °С
Относительная влажность воздуха 90 % при 30 °С
Атмосферное давление от 84 до 106,7 кПа.

Комплект поставки Парма ВАФ-А

Наименование Парма ВАФ-А-1 Парма ВАФ-А-2
1.
Измерительный блок
1 1
2.
Щупы напряжения
2 пары 2 пары
3.
Измерительные клещи
1 1
4.
Опорные клещи
- 1
5.
Сетевой шнур питания
1 1
6.
Руководство по эксплуатации
1 1
7.
Формуляр
1 1
8.
Гальванический элемент питания типа R14Р
1 1
9.
Сумка
1 1
10.
Упаковочная коробка
1 1
