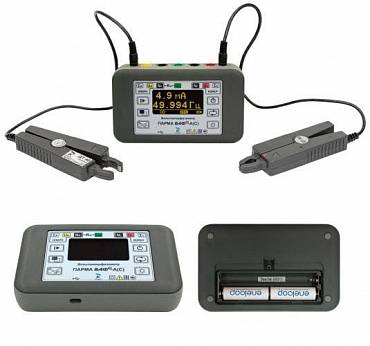

Парма ВАФ-А(С)-2 — вольтамперфазометр (с двумя клещами)

Парма ВАФ-А(С)-2 — вольтамперфазометр (с двумя клещами)

Парма ВАФ-А(С)-2 — вольтамперфазометр (с двумя клещами)
246 680 тг.
Реестр РК
до 12.05.2021г.
Поверка
Включена в стоимость
Гарантия
18 мес.
Производитель
ООО "Парма"
Межповерочный интервал
48 мес.

В наличии

Сертификаты:
  • Описание
  • Характеристики
  • Комплектация
  • Файлы

Особенности вольтамперфазометра ПАРМА ВАФ-А(С):

  • Измерение силы переменного тока с высокой точностью от 4 мА до 40А;
  • Высокая точность измерения угла сдвига фаз при напряжении от 0,3В и силе тока от 4 мА;
  • Магнит, встроенный в корпус прибора, позволяющий фиксировать его на сумке с встроенной металлической пластиной или на любой металлической поверхности;
  • Корпус из ударопрочной пластмассы;
  • Контрастный дисплей с крупным шрифтом позволяет считывать данные с прибора в сильный мороз и на солнце;
  • Регулируемая яркость дисплея;
  • Питание от аккумуляторных батарей NiMH типа AA – 4 шт (в комплекте поставки) или батареек;
  • Время непрерывной работы от аккумуляторных батарей – не менее 6 часов;
  • Сетевой блок питания с разъёмом microUSB;
  • Расширенный диапазон температуры окружающего воздуха в рабочих условиях - от -30 до +55 °С;
  • Малые габаритные размеры – не более 156х98х36 мм, масса– не более 1 кг (с принадлежностями).

Вольтамперфазометр ПАРМА ВАФ-А(С) обеспечивает измерение:

  • Действующее значение напряжения и силы переменного тока;
  • Действующее значение напряжения и силы переменного тока первой гармоники;
  • Частота напряжения и силы переменного тока;
  • Угол сдвига фаз между напряжением и напряжением;
  • Угол сдвига фаз между током и током;
  • Угол сдвига фаз между током и напряжением;
  • Угол сдвига фаз между напряжением и током;
  • Активная, реактивная и полная мощность;
  • Коэффициент мощности – cos φ;
  • Проверка целостности электрических проводников и цепей электрической сети (функция прозвонки) с защитой от напряжения в контролируемых цепях;
  • Определение последовательности чередования фаз в трехфазных системах с номинальным междуфазным напряжением в диапазоне от 100 до 380 В, как со средней точкой, так и без нее.

Область применения вольтамперфазометра ПАРМА ВАФ-А(С):

  • Эксплуатационное обслуживание релейных схем защиты и силовых цепей электроустановок;
  • Фазировка при наладке дифференциальной защиты, подключения трансформаторов тока и напряжения, электродвигателей;
  • Контроль правильной фазировки цепей учета присоединения;
  • Снятие вольт-амперной характеристики и измерения углов.

Технические характеристики вольтамперфазометра ПАРМА ВАФ-А(С):

     Измеряемый параметр Диапазон измерения Пределы допускаемой погрешности при измерении приведенной, ( γ ) % относительной, ( δ) % абсолютной ( Δ )    Примечание
Напряжение постоянного тока, U, В
от 0,5 до 600 Δ = ± (0,5+0,005*Х) -
Напряжение переменного тока первой гармоники, U (1) , В
от 0,3 до 600 γ = ± 0,05 при U ≤ 0,1 U K
δ = ± 0,5 при U ≥ 0,1 U K
Напряжение переменного тока, U RMS , В
от 0,3 до 600 γ = ± 0,05 при U ≤ 0,1 U K
δ = ± 0,5 при U ≥ 0,1 U K
Сила переменного тока первой гармоники, I(1), А
от 0,004 до 40 γ = ± 0,01 при I ≤ 0,1 I K
δ = ± 1 при I ≥ 0,1 I K
Сила переменного тока, I RMS , А
от 0,004 до 40 γ = ± 0,01 при I ≤ 0,1 I K
δ = ± 1 при I ≥ 0,1 I K
Сопротивление цепи, R Ом
от 1 до 500 Δ = ± (0,3+0,035*Х) -
Коэффициент мощности,cos φ
от минус 1 до 1 - -
Частота напряжения и силы переменного тока, f. Гц
от 45 до 55 Δ = ± 0,01 при U ≥ 2 В и I ≥ 100 м A
Δ = ± 0,05 при 0,4 В ≤ U ≤ 2 В и 5 мА ≤ I ≤ 100 мA
Углы сдвига фаз, градус
от 0 до 360 Δ = ± 1 при U ≥ 10 В и I ≥10 м A
Δ = ± 3 при U ≤ 10 В и I ≤10 м A
Активная мощность, Р, Вт
от 0 до 24000 γ = ± 0,003 при Р ≤ 24 Вт
δ = ± 3 при Р ≥ 24 Вт
Реактивная мощность, Q, вар
от 0 до 24000 γ = ± 0,003 при Q ≤ 24 вар
δ = ± 3 при Q ≥ 24 вар
Полная мощность, S, В∙А
от 0 до 24000 γ = ± 0,003 при S ≤ 24 В∙А
δ = ± 3 при S ≥ 24 В∙А
Параметр Значение
ВАФ производит определение порядка чередования фаз в трехфазной системе напряжением в диапазоне
от 1 до 600 В
Входное сопротивление каналов н а пряжения не менее
1 МОм
ВАФ выдерживает перегрузку в течение 1 минуты по напряжению
2•Uк, где Uк – конечное значение диапазона измеряемого напряжения (600 В)
ВАФ выдерживает перегрузку в течение 1 минуты по току
2•Iк, где Iк – конечное значение диапазона изм е ряемой силы тока (40 А)
Раскрытие магнитопровода датчиков тока
8 мм
Время установления рабочего режима
не более 10 с
Потре бляемая электрическая мощность ВАФ от встраиваемых источников питания
2,5 В∙А
Среднее время восстановления работоспособного состояния
не менее 1 часа
Средняя наработка на отказ
не менее 8000 час
Средний срок службы
не менее 10 лет
Масса измерительного блока
не более 1 кг
Габаритные размеры измерительного блока
не более 156х98х36 мм

Комплект поставки Парма ВАФ-А(С)-2

                                                               Наименование                Количество
1
Измерительный блок
1
2
Датчик тока (измерительный канал)
1
3
Датчик тока (опорный канал)
1
4
Щупы напряжения
2
5
Сетевой блок питания с прилагаемым кабелем microUSB
1
6
Руководство по эксплуатации
1
7
Методика поверки
1
8
Формуляр
1
9
Аккумуляторные батареи типоразмера AA
4
10
Сумка
1
