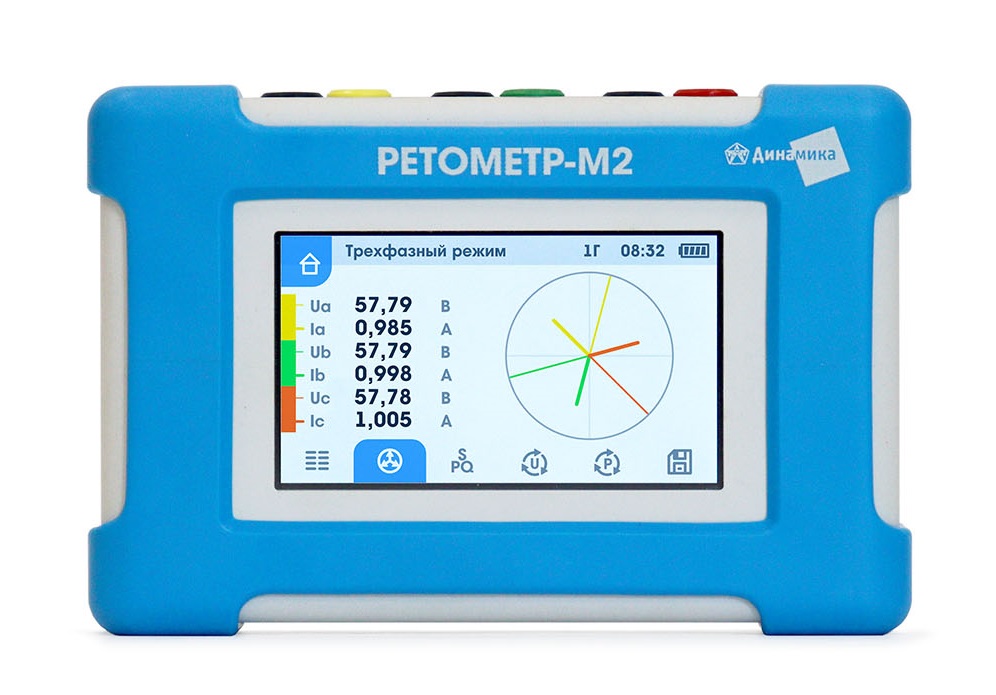

РЕТОМЕТР-М2 - цифровой вольтамперфазометр

Реестр РК
До 21.03.2021г.
Поверка
включена в стоимость
Гарантия
60 мес.
Производитель
ООО "НПП "Динамика"
Межповерочный интервал
24 мес.

В наличии

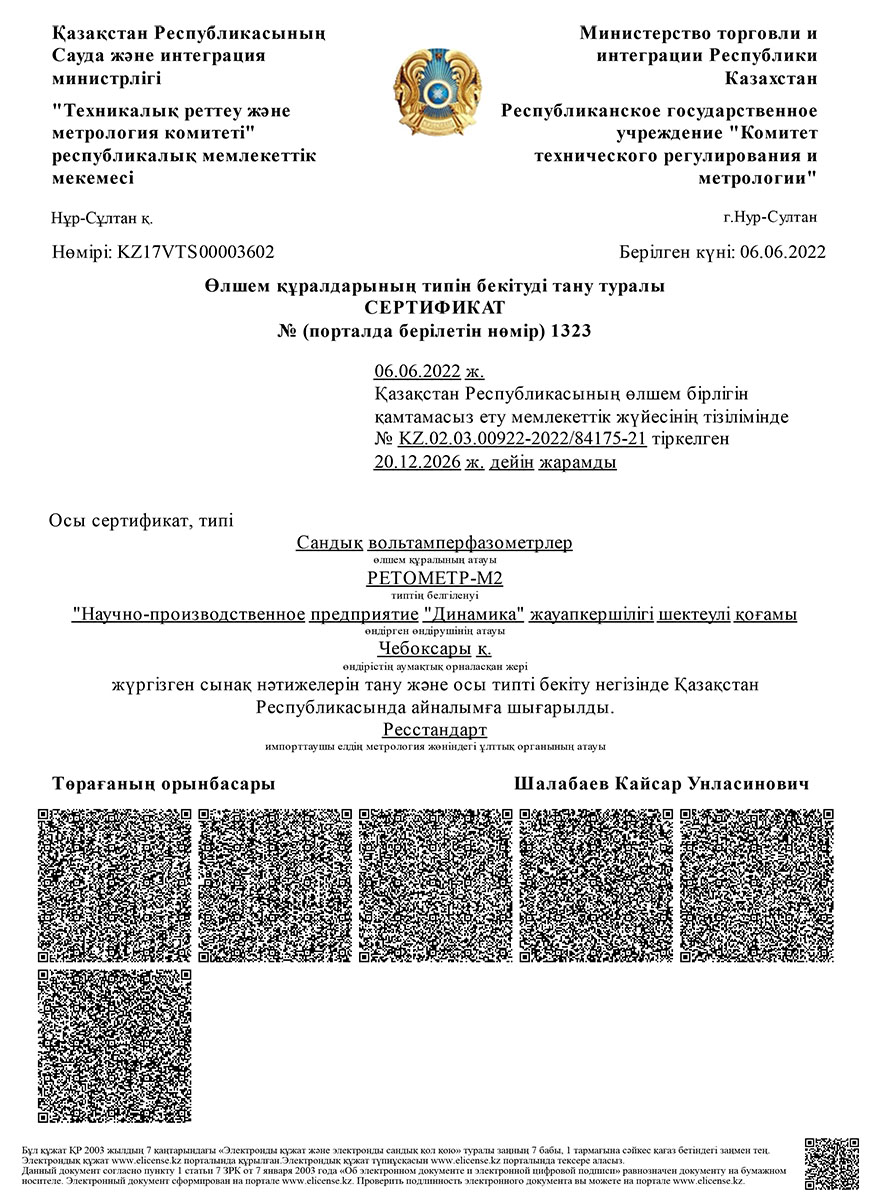

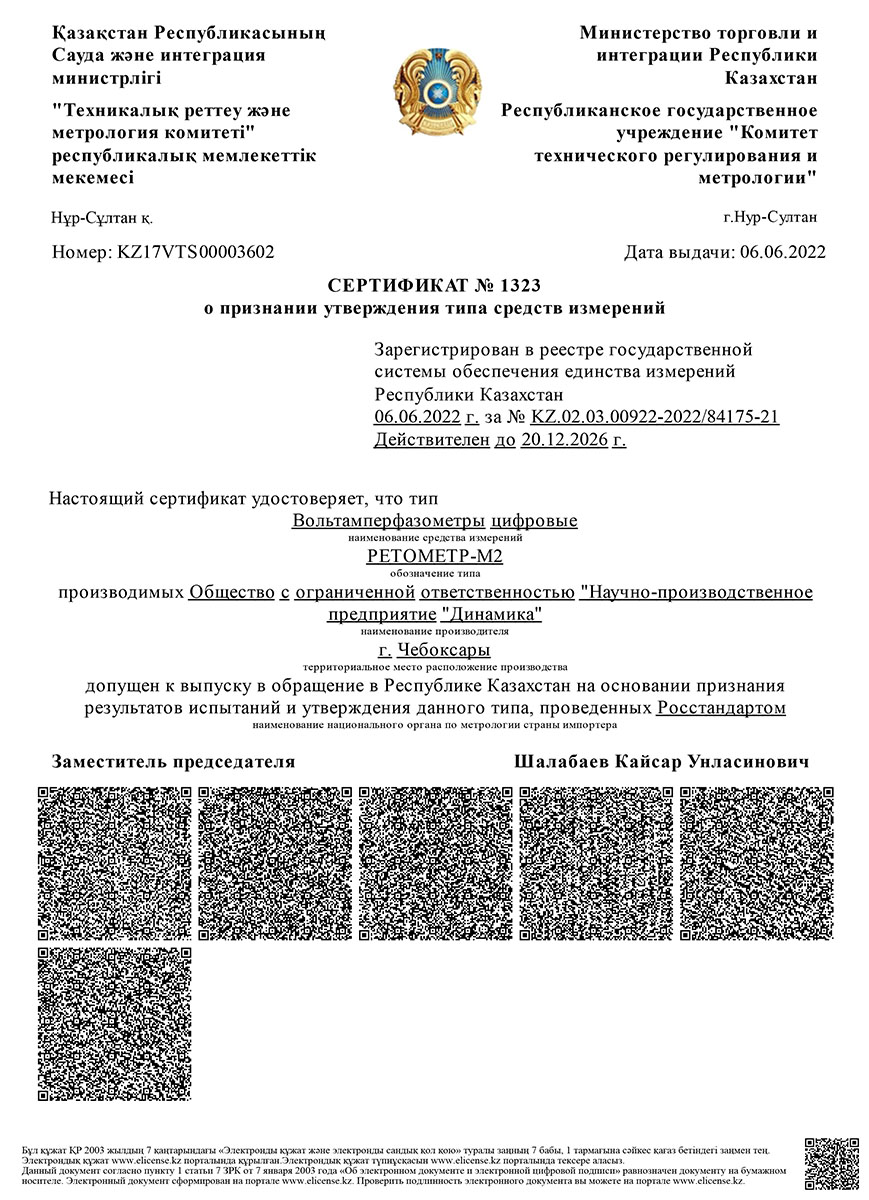

Сертификаты:
  • Описание
  • Характеристики
  • Комплектация
  • Файлы

Описание прибора РЕТОМЕТР-М2:

РЕТОМЕТР-М2 – это трехфазный многофункциональный и полностью автоматизированный прибор нового поколения, предназначенный для измерения параметров в трехфазных и однофазных электрических цепях с рабочей частотой 50 Гц.

Прибор является незаменимым помощником для персонала служб релейной защиты и автоматики энергопредприятий, службы главного энергетика, промышленных предприятий и многих других специалистов, занятых эксплуатацией электроустановок.

С сентября 2014 года предлагается обновленный РЕТОМЕТР-М2, в котором появились следующие функции:

  • выполнение полного комплекса измерений на основной, третьей, пятой, седьмой и девятой гармониках благодаря подключаемому входному цифровому фильтру на 50, 150, 250, 350, 450 ГЦ;
  • сравнение двух сигналов напряжения или тока с вычислением угла между ними и коэффициента трансформации;
  • измерение с высокой чувствительностью сигналов в условиях сильных электромагнитных помех, например на ОРУ;
  • расчет полной, активной, реактивной мощности и cos(ϕ) в каждой фазе, а также суммарной активной мощности трех фаз и общий коэффициент мощности;
  • расчет значений симметричных составляющих трехфазного сигнала: прямой, обратной и нулевой последовательности тока и напряжения, их полной, активной и реактивной мощности, а также коэффициенты несимметрии по обратной и нулевой последовательности;

Назначение прибора РЕТОМЕТР-М2:

РЕТОМЕТР-М2 позволяет измерять и вычислять следующие параметры:

  • ток и напряжение однофазной системы с расчетом полной, активной и реактивной мощности, к.п.д. – cosφ и потери – tgφ, а также, полное, активное и реактивное сопротивление контролируемой цепи;
  • трехфазную векторную диаграмму напряжения и тока, полную, активную и реактивную мощность, cosφ, в каждой фазе, а также трехфазную активную мощность и общий коэффициент мощности;
  • прямую, обратную и нулевую составляющие трехфазного тока и напряжения, их полную, активную и реактивную мощность, а также коэффициенты несимметрии;
  • сравнение двух сигналов напряжения или тока с вычислением угла между ними или их отношения;
  • контроль чередования фаз;
  • одновременное измерение в двух гальванически развязанных цепях напряжения постоянного тока;
  • целостность проводов и соединений;
  • полярность обмоток трансформаторов тока и напряжения.

Отличительные особенности прибора РЕТОМЕТР-М2

  • высокая чувствительность, расчет всех параметров начинается с момента реального измерения тока и напряжения (от 1 мА и 5 мВ);
  • широкий диапазон измерения напряжения до 750 В, что позволяет работать в сетях 660 В;
  • широкий диапазон измерения переменного тока до 40 А, что в ряде случаев позволяет выполнять измерение первичного тока;
  • малогабаритные токовые клещи, входящие в комплект поставки, позволяют измерять ток в самых труднодоступных местах (например, в современных панелях и ячейках);
  • опционные токовые клещи РЕТ-ДТ расширяют диапазон измерения тока до 30 кА;
  • измерение истинных среднеквадратичных значений тока и напряжения (TRUE RMS);
  • измерение угла сдвига фаз выполняется на основной гармонике, при этом шумы и искажения сигнала не влияют на точность измерений;
  • возможность фиксации на экране измеряемых параметров в режиме «HOLD»;
  • простой способ определения полярности обмоток трансформаторов тока и трансформаторов напряжения;
  • безопасная проверка целостности соединений в режиме «Прозвонка», который не включается при наличии внешнего напряжения;
  • высококонтрастный индикатор, позволяющий выводить большое количество информации;
  • Li-ion аккумулятор обеспечивает длительную автономную работу, быстрый заряд и отсутствие эффекта памяти;
  • автоматическое выключение прибора.

Конструкция прибора РЕТОМЕТР-М2

Прибор очень удобен и прост в эксплуатации, может длительное время работать в автономном режиме от встроенного аккумулятора, позволяет проводить измерения в лабораторных и полевых условиях в широком температурном диапазоне, а также в условиях слабой освещенности.

Корпус прибора выполнен из ударопрочной пластмассы и поставляется в удобной сумке с ремнем, которая служит также и для хранения аксессуаров. Кроме этого, РЕТОМЕТР-М2 помещен в защитный чехол, в основание которого вшиты две магнитные пластины для крепления прибора на верхнем клапане сумки или на металлической поверхности (шкаф, панель, реечная конструкция панели и т.д.)

Комфортная работа с РЕТОМЕТР-М2:

Прибор поставляется в транспортной сумке, которая является и рабочей. Внутри сумки размещаются: прибор РЕТОМЕТР-М2, токовые клещи — 3 шт., сетевой адаптер и крокодилы, с внешней стороны сумки предусмотрен карман для хранения щупов.

При выполнении работ РЕТОМЕТР-М2 можно или держать в руках, или разместить на какой-либо поверхности. Однако для удобства предусмотрены еще две дополнительные возможности — для этого РЕТОМЕТР-М2 имеет свой защитный чехол, в основание которого вшиты 2 магнита. Этот чехол, помимо защитных функций, позволяет работать с прибором следующим образом:

  • с использованием транспортной сумки; при этом прибор, находящийся в чехле, помещается на верхний клапан сумки, внутри которого вшита металлическая пластина, и это обеспечивает надежную фиксацию прибора;
  • прибор извлекается из сумки и, находясь в чехле, просто закрепляется на любой металлической поверхности, например, задней стенки шкафа, панели или любой реечной конструкции.

Технические характеристики РЕТОМЕТР-М2

Измерение напряжения
Количество измерительных каналов 3
Диапазон частот измеряемого напряжения переменного тока 0 – 80 Гц
Входное сопротивление Не менее 1 МОм
Основной канал – «U1»
Род тока переменный/постоянный
Диапазоны измерений напряжения канала U1 0,060 – 6,000 В 6,000 – 60,00 В 60,00 – 750,0 В
Пределы допускаемой абсолютной основной погрешности измерения 0,005x+0,003 В 0,005x+0,03 В 0,005x+0,3 В
Дополнительные каналы – «U2» и «U3»
Род тока переменный
Диапазоны измерений напряжения каналов U2 и U3 0,06 – 6 В св. 6 – 750 В
Пределы допускаемой абсолютной основной погрешности измерения 0,01x+0,03 В 0,01x+0,3 В
Измерение силы тока
Количество измерительных каналов 3
Род тока Переменный
Диапазон частот измеряемой силы переменного тока 45 – 65 Гц
Диапазон измерений силы переменного тока промышленной частоты (используется клещевая приставка типа ПТ43-1) от 0,04 до 40 А
Пределы допускаемой относительной основной погрешности измерения силы переменного тока для поддиапазонов: от 0,4 до 6; от 6 до 20 А для поддиапазонов: от 0,04  до 0,4; от 20 до 40 А
± 1,5% + 3 е.м.р. ± 2,0% + 3 е.м.р.
Диапазон измерения силы переменного тока при использовании измерителя токового РЕТ-ДТ (опция) 3 – 30000 А
Пределы допускаемой абсолютной основной погрешности по каналам I1, I2, I3 при использовании их в режиме «РЕТ-ДТ» (без учета погрешности измерения РЕТ-ДТ) ± (0,005х + 0,003Хк) А
Измерение частоты
Диапазон измерений частоты напряжения 40 – 80 Гц
Диапазон напряжения переменного тока 0,6 –750 В
Абсолютная погрешность измерения Не более ± 0,01 Гц
Измерение угла сдвига фаз
Диапазон измерений угла сдвига фаз между напряжением и напряжением, током и током, напряжением и током от  - 180 до 180°
Диапазон частот измеряемых сигналов 45 – 55 Гц
Диапазон напряжения переменного тока 0,6 – 750 В
Диапазон силы переменного тока (для стандартных клещей) 0,2 – 40 А
Предел допускаемой основной приведенной погрешности измерения угла сдвига фаз между напряжением и напряжением Не более ± 0,14%
Предел допускаемой основной приведенной погрешности измерения угла сдвига фаз между напряжением и током (между входами U1 и I1, I2, I3, с применением стандартных клещей) для поддиапазонов от 0,4 до 0,1 А для поддиапазонов от 0,1 до 40 А
Не более ± 2,0% Не более ± 1,0%
Предел допускаемой основной приведенной погрешности измерения угла сдвига фаз между током  и током (между входами I1 и I3, с применением стандартных клещей) для поддиапазонов от 0,1 до 0,4 для поддиапазонов: от 0,1 до 40 А
Не более ± 2,0% Не более ± 1,0%
Дополнительные функции
Возможность проведения измерения трехфазной векторной диаграммы напряжения и тока +
Возможность проведения измерения прямой, обратной и нулевой последовательностей трехфазного сигнала +
Расчет однофазной мощности по измеренному напряжению и току (полная, активная или реактивная) +
Диапазон отображаемых значений 0,001… 999,9 кВА (Вт, Вар)
Расчет сопротивления по измеренному напряжению и току (полное, активное или реактивное с учетом знака) +
Диапазон отображаемых значений 0,001… 999,9 кОм
Проверка целостности проводника - в режиме «прозвонка» +
Пороговое значение сопротивления в режиме «прозвонка» 10 ± 2 Ом
Проверка полярности обмоток трансформаторов
Общие данные
Пределы допускаемой  дополнительной погрешности измерения напряжения и силы переменного тока от изменения температуры окружающего воздуха, на 10°С изменения температуры ± (0,5 основной погрешности)
Масса прибора (без клещевой приставки, без токовой петли,  без чехла) Не более 0,5 кг
Масса комплекта (с тремя стандартными клещами типа ПТ43-1, с чехлом, сумкой, БП, измерительными щупами и ЗИП) Не более 3 кг
Габаритные размеры (без чехла) Не более 110х195х45 мм
Габаритные размеры (в сумке) Не более 270х173х130 мм
Требования безопасности по ГОСТ Р 52319-2005 Класс оборудования: II Изоляция: основная Категория монтажа (категория перенапряжения): CАТ II Степень загрязнения микросреды: 2
Испытательное напряжение электрической прочности изоляции каналов напряжения относительно корпуса прибора: 3250 В; токовые входы и разъем для подключения сетевого адаптера относительно корпуса прибора: 500 В
Условия применения
Диапазон рабочих температур от  - 20 до  + 40 ºС
Нормальная температура 20 ± 5 ºС
Температура транспортирования от - 50 до + 50 ºС
Температура хранения от 5 до 40 ºС
Относительная влажность воздуха при 25 ºС Не более 80%
Высота над уровнем моря Не более 2000 м
Группа условий эксплуатации по ГОСТ 17516.1-90 М23
Степень защиты по ГОСТ 14254-96 Оболочки: IP41 Входных клемм: IP65
Питание прибора от встроенного Li-ion аккумулятора 1800 мА×ч
Напряжение питания 3,7 В
Потребляемый ток от аккумулятора в режиме работы: не более 80 мА в выключенном режиме: не более 5 мА
Время непрерывной работы от полностью зараженного аккумулятора Не менее 20 ч
Потребляемый ток от адаптера в режиме заряда Не более 800 мА 1
Характеристики надежности
Средний срок службы (кроме аккумулятора и сетевого адаптера) Не менее 30 лет
Средняя наработка на отказ Не менее 10000 ч
Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности Не более 3ч

Комплект поставки РЕТОМЕТР-М2

Наименование Количество
Прибор РЕТОМЕТР-М2 1
Токовые клещи p62.729.001 3
Зажим типа “крокодил” 6
Кабель соединительный 6
Чехол 1
Сумка для транспортирования прибора 1
Сетевой адаптер (устройство зарядное) 1
Комплект эксплуатационной документации 1
Концеватели на кабель 6

Дополнительная комплектация РЕТОМЕТР-М2
