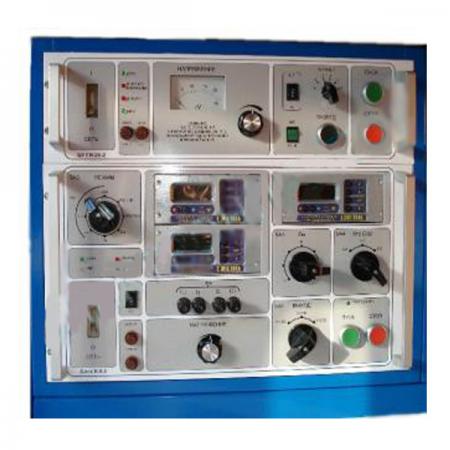

Блок К-0,4 - комбинированный прибор для измерения параметров трансформаторов

Блок К-0,4 - комбинированный прибор для измерения параметров трансформаторов

Гарантия
12 мес.
  • Описание

Назначение блока К-0,4:

Блок К-0,4 предназначен для осуществления контроля состояния силовых и измерительных трансформаторов. В состав блока входит блок К - 0,4 и трансформатор разделительный ТР -2 . Блок позволяет осуществить следующие виды контроля состояния трансформаторов:

  • Измерение потерь холостого хода силовых трансформаторов;
  • Измерение потерь холостого хода измерительных трансформаторов;
  • Измерение коэффициента трансформации при однофазном возбуждении;
  • Измерение коэффициента трансформации при трехфазном возбуждении;
  • Измерение сопротивления короткого замыкания при трехфазном возбуждении.

При наличии дополнительных приборов (например, миллиомметра ПТФ-1 ) блок позволяет измерять активное сопротивление обмоток, содержащих индуктивность.

Основные технические характеристики блока К-0,4:

Параметр Значения
Напряжение питания частотой 50 Гц, В 220 ± 22 и 380 ± 38
Максимальная потребляемая мощность, кВА 2.2
Максимальное выходное переменное напряжение с ТР-2, В 100
200
380
При максимальном выходном токе (в пятиминутном режиме), А 20
10
5
Максимальный выход ток по фазам А, В и С, А 20
Относительная погрешность измерения выходного напряжения, %, не более 0,5
Относительная погрешность измерения выходного тока, %, не более 0,5
Габаритные размеры Блока К-0,4, мм, не более 265 х 490 х 510
Габаритные размеры Трансформатора ТР-2, мм, не более 310 х 210 х 260
Масса Блока К-0,4, кг, не более 38
Масса Трансформатора ТР-2, кг, не более 32

Условия эксплуатации блока: температура воздуха от минус 30 ?С до плюс 40 ?С, относительная влажность до 80% при температуре плюс 25 ?С, атмосферное давление 530 - 800 мм рт.ст.
