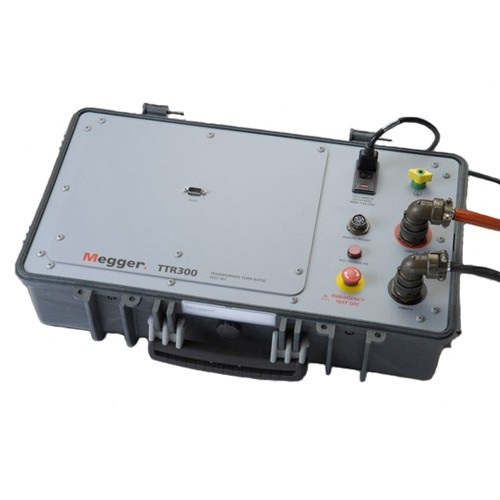

TTR300 - 3-х фазный измеритель коэффициента трансформации
Назначение прибора TTR300:
TTR-300 черный ящик. Автоматизированный прибор TTR300 специально разработан для диагностики трехфазных трансформаторов. Предназначен для измерения коэффициентов трансформации силовых, измерительных и распределительных трансформаторов на подстанциях и в производственных условиях. Компактная и надежная конструкция прибора TTR300 хорошо подходит для использования в широком диапазоне суровых климатических условий. Прибор TTR300 также пригоден для испытаний силовых трансформаторов при изготовлении, когда испытания могут быть проведены достаточно быстро (включая сохранение полученных результатов) с минимальной вероятностью ошибок. TTR300 спроектирован, чтобы полностью управляться с помощью ПК, посредством ПО PowerDB LITE или PowerDB (полная версия). Возможна модернизия данного прибора в более "старшие" модели TTR310, TTR320 или TTR330. Возможность сохранения результатов испытаний во внутреннюю память в открытом формате XML через PowerDB LITE. Быстрая загрузка результатов испытаний через последовательный порт RS-232.
Характеристики и преимущества:
| Характеристики и преимущетсва | TTR300 | TTR310 | TTR320 | TTR330 |
| Возможность модернизации в любой другой прибор серии TTR без необходимости проводить дополнительную калибровку прибора |
+ |
+ |
+ |
+ |
| Дистанционное управление прибором |
+ |
+ |
+ |
+ |
| Работы при наличии высоких помех/высокого напряжения |
+ |
+ |
+ |
+ |
| Отображает % сбоев (неисправностей) в сравнении с заводской шильдой параметров трансформатора |
+ |
+ |
+ |
+ |
| Измеряет самый широкий диапазон коэффициента трансформации в промышленности (45,000:1) и обеспечивает самую высокую точность (0.1 %) |
+ |
+ |
+ |
+ |
| Позволяет оператору ввести коэффициент трансформатора и всех его отводов, немедленно сообщая оператору, если параметры выходят за допустимые пределы |
+ |
+ |
+ |
+ |
| Проведение теста одним подключением, просто переключая анцапфу |
+ |
+ |
+ |
+ |
| Измеряет девиацию первичной фазы трансформатора относительно вторичной; быстро показывает неисправности трансформатора, такие как повреждения частично закороченных проводов и обмоток. Применение при контроле неисправностей фазы трансформаторов тока и напряжения |
+ |
+ |
+ |
+ |
| Легкая, но прочная конструкция идеальна для полевых условий |
+ |
+ |
+ |
+ |
| Прибор имеет запрограммированные тестовые последовательности и схемы подключения в соответствии с международными стандартами |
+ |
+ |
+ |
+ |
| Режим “Quick Test (Быстрый тест)” обеспечивает быстрое определение коэффициента трансформации для одно - и трехфазных трансформаторов |
+ |
+ |
+ |
+ |
| Отделение для хранения проводов размещено внутри корпуса прибора |
+ |
+ |
+ |
+ |
| Печать результатов испытаний без использования компьютера | нет | 4" бобина с термобумагой | 4" бобина с термобумагой | 8,5" х 11" термобумага |
| Программное обеспечение PowerDB LITE |
+ |
+ |
+ |
+ |
| Использование встроенного в приборе ПО американского стандарта “PowerDB ONBOARD” без необходимости подключения к ПК |
+ |
+ |
+ |
+ |
| Полная версия PowerDB | опция | опция | опция | опция |
| Интерфейс принтера | нет | RS-232 | RS-232 | USB |
| Внутренняя память для хранения данных | нет | 200 | 100000 | 100000 |
| Внешнее устройство хранения данных | нет | нет | USB | USB |
| Компьютерный интерфейс | RS-232 | RS-232 | Ethernet | Ethernet |
| Пользовательский интерфейс. Тип дисплея | нет | 5,7" черно-белый | 5,7" цветной VGA | 8,4" цветной VGA |
| Отображение на экране | нет | текст | графическое отображение | текстовые бланки |
| Клавиатура | нет | цифровая | полная | полная |
