Веста - система диагностики качества прессовки обмоток маслонаполненных трансформаторов

Веста - система диагностики качества прессовки обмоток маслонаполненных трансформаторов

Веста - система диагностики качества прессовки обмоток маслонаполненных трансформаторов
Цена по запросу
Гарантия
12 мес.
  • Описание

Назначение системы Веста:

Система "Веста" позволяет на работающем трансформаторе по вибрации бака трансформатора определять состояние прессовки обмотки и сердечника. Для этого по специальной схеме производится измерение вибрации на поверхности бака в 12 точках. Измерения необходимо проводить в двух режимах - холостого хода и нагрузки. В случае если режим холостого хода трудно обеспечить, то можно, с потерей точности, выполнить измерения под нагрузкой.

Особенности системы Веста:

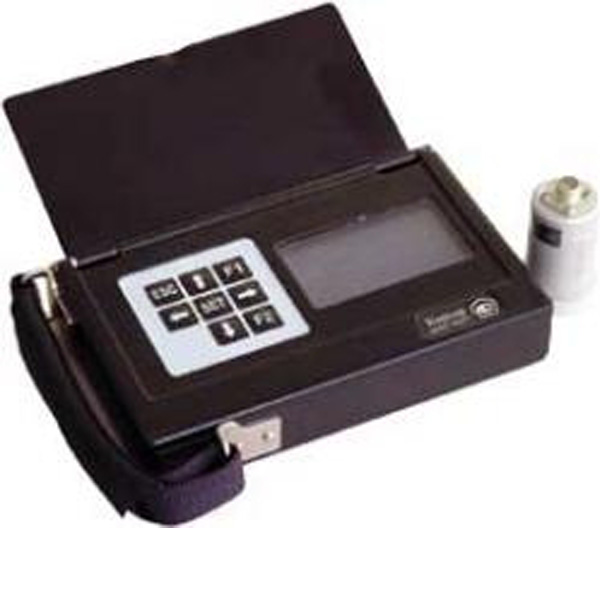

Замеры выполняются переносным анализатором вибросигналов "Корсар+" , входящим в поставку. Информация записывается в память прибора, которой достаточно для 10 - 15 трансформаторов. Далее данные из прибора по кабелю передаются в компьютер, где хранятся в базе данных программы "Веста".

Программа "Веста" моделирует процессы вибрации, учитывая влияние ослабления прессовки обмотки и сердечника. На основе анализа спектров вибросигналов, сравнения амплитуд целых и дробных гармоник в диапазоне от 100 до 1000 Гц программа позволяет контролировать качество прессовки обмоток по всем фазам трансформатора со сторон ВН и НН, определять относительную степень ослабления.

Все параметры прессовки приводятся программой в виде расчетных "коэффициентов состояния". Это позволяет применять данную методику практически для всех типов применяемых в практике трансформаторов.

Границы технического состояния контролируемых параметров определяются следующим образом. Если значение расчетного коэффициента состояния (общего состояния трансформатора, прессовки обмотки, прессовки активной стали) не меньше чем 0,9, то это зона хорошего состояния. Если он меньше 0,9, но больше, чем 0,8, то данный параметр соответствует критериям удовлетворительного состояния. Если его значение ниже этого предела - это зона тревожного и даже аварийного состояния. Следует принимать меры или, по крайней мере, начинать думать о возможных способах улучшения состояния трансформатора.

В систему "Веста" встроена подпрограмма диагностики маслонасосов по вибрации. Измерения выполняются прибором, входящим в поставку. Итогом работы программы является заключение о состоянии подшипников маслонасосов, состоянии электродвигателя и рабочего колеса маслонасоса.
