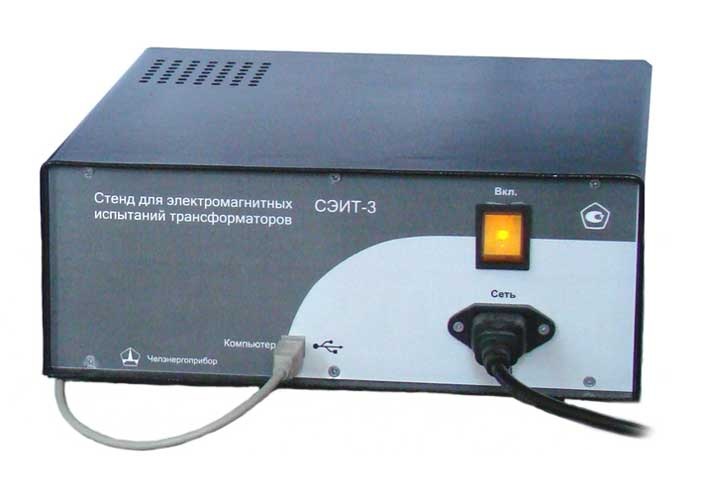

СЭИТ-3 - измерительный стенд для электромагнитных испытаний

СЭИТ-3 - измерительный стенд для электромагнитных испытаний

СЭИТ-3 - измерительный стенд для электромагнитных испытаний
Цена по запросу
Гарантия
12 мес.
  • Описание
  • Характеристики
  • Комплектация

Стенд СЭИТ-3 предназначен для проведения электромагнитных испытаний однофазных и трехфазных силовых трансформаторов согласно ГОСТ 3484.1-88.
При помощи СЭИТ-3 производятся следующие испытания:
- проверка коэффициента трансформации и группы соединения обмоток;
- измерение сопротивления обмоток постоянному току;
- измерение потерь и напряжения КЗ;
- измерение потерь и тока ХХ.
Прибор предназначен для эксплуатации в следующих условиях:
- температура окружающей среды 10...35 °С;
- относительная влажность воздуха, не более 80 % при 25 °С;
- атмосферное давление 84...106,7 кПа.
Питание прибора СЭИТ-3 осуществляется от промышленной сети переменного тока напряжением 220 В+/- 10 % и частотой 50+/-1 Гц.
Индикация измеренного значения напряжений, токов, мощностей, сопротивлений и частоты - на экране монитора компьютера - визуальная, цифровая.



Технические характеристики стенда СЭИТ-3:

Параметр Значения
Диапазон измеряемых переменных токов 1 0.05...5 А
Диапазон измеряемых переменных напряжений 2 1...400 В
Диапазон измеряемых активных мощностей 1, 2 20...3300 Вт
Диапазон измеряемых сопротивлений постоянному току 0.0001...200 Ом
Диапазон измеряемой частоты 45...55 Гц
Пределы измерения тока 5 А
Пределы измерения напряжения 100 В; 400 В
Пределы измерения сопротивления 0.2, 2, 20 и 200 Ом
Основная приведенная погрешность измерения напряжений на каждом из пределов 100 и 400 В, не более 0.2 %
Основная приведенная погрешность измерения мощности, не более 0.5 %
Основная приведенная погрешность измерения токов, не более 0.5 %
Абсолютная погрешность измерения частоты, не более 0.15 Гц
Основная приведенная погрешность измерения сопротивления постоянному току на каждом из пределов 0.2, 2, 20 и 200 Ом, не более 0.5 %
Максимальное количество одновременно измеряемых величин 6
Входное сопротивление каналов измерения напряжения, не менее 250 кОм
Падение напряжения нагрузки каналов измерения силы тока, не более 50 мВ
Время готовности к работе после включения питания, не более 15 мин
Допустимая дополнительная погрешность измерения, вызванная изменением температуры окружающей среды от нормальных до предельных значений в рабочем диапазоне температур, не превышает предела допускаемой основной погрешности
Средний срок службы прибора не менее 5 лет
Средняя наработка на отказ не менее 10 000 ч

Примечания:

Без использования внешнего измерительного трансформатора тока.

Без использования внешнего измерительного трансформатора напряжения.


Комплект поставки СЭИТ-3:


- Диск с программой установки ПО - 1
- Документация
- Измерительно-вычислительный блок - 1
- Потенциальные провода сопротивлением не более 2 Ом - 6
- Сетевой шнур питания  - 1
- Токовые провода сопротивлением не более 2 мОм - 12
- Шнур USB-интерфейса для подключения стенда - 1
- Шнуры сопротивлением не более 0.1 Ом, с общим разъемом для измерения сопротивления постоянному току 1 комп. - 1
- Щупы в виде зажимов типа "крокодил" - 2
 Дополнительная комплектация СЭИТ-3:
(Поставляется по отдельному заказу)
- Компьютер
