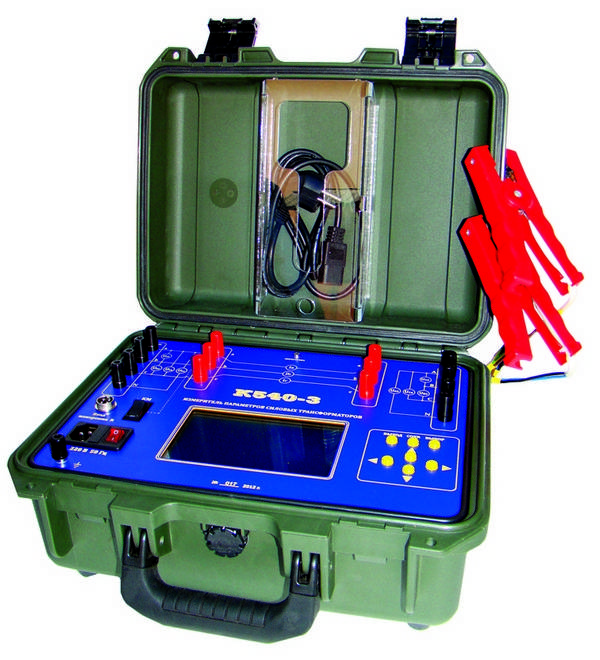

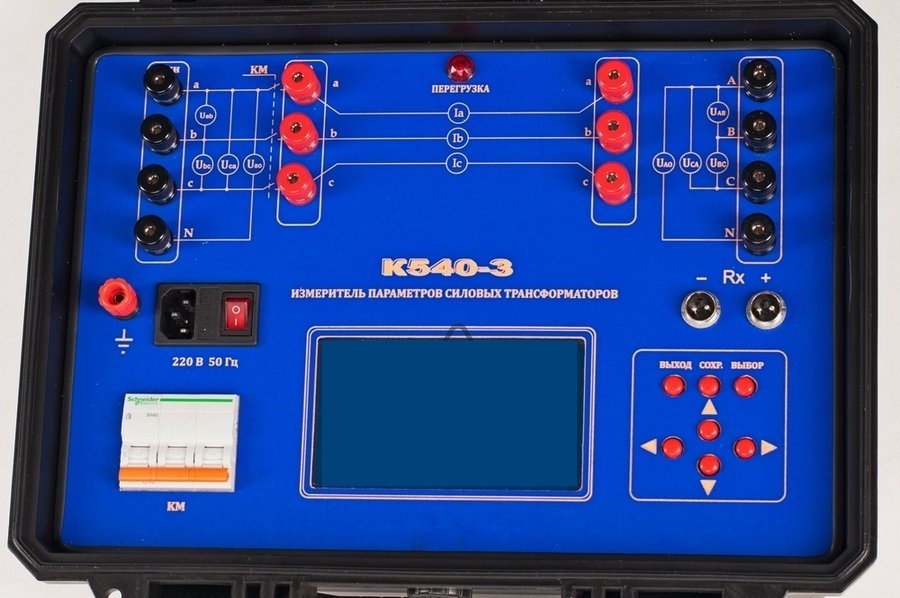

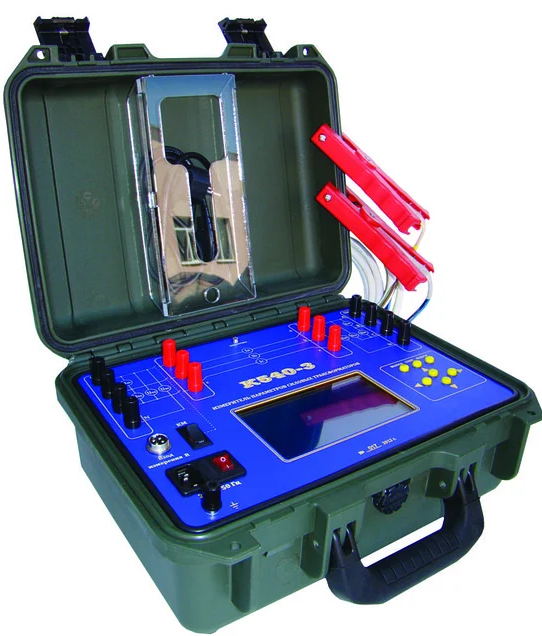

К540-3 — измеритель параметров силовых трансформаторов

К540-3 — измеритель параметров силовых трансформаторов
Реестр РК
до 20.11.2018г.
Поверка
включена в стоимость
Гарантия
12 месяцев
Производитель
Молния-Белгород
Межповерочный интервал
12 мес.

В наличии

Сертификаты:
  • Описание
  • Характеристики
  • Комплектация
  • Файлы

Назначение измерителя параметров силовых трансформаторов К540-3

Измеритель параметров силовых трансформаторов К540-3 предназначен для выполнения электромагнитных испытаний трансформаторов всех схем и групп соединения по ГОСТ 30830-2002

Перечень основных функций при одно- и трехфазном возбуждении испытуемого трансформатора

    измерение тока и потерь холостого хода при малом напряжении;
    измерение сопротивления короткому замыканию;
    измерение коэффициента трансформации;
    определение группы соединения обмоток трехфазных трансформаторов и полярности выводов однофазных трансформаторов;
    измерение сопротивления обмоток постоянному току.

В процессе измерения выполняется контроль несимметричности, несинусоидальности и частоты напряжения возбуждения.

Измеритель К540-3 предназначен для технического обслуживания, ремонта, наладки, испытаний силовых трансформаторов, как в лабораторных, так и в полевых условиях службами ОРГРЭС.

Измеритель К540-3 обеспечивает выполнение своих функций в условиях применения  соответствующих  группе 3 по ГОСТ 22261-94.

Технические характеристики измерителя параметров силовых трансформаторов К540-3

Параметр Значение
Диапазон измеряемых переменных токов (три канала)1, А, 0,01-5
Диапазон измеряемых переменных напряжений (два  трех-канальных измерителя)2, В 5-400
Диапазон измеряемых активных мощностей  (три канала)1,2,  Вт 1-2000
Диапазон измеряемых сопротивлений постоянному току, Ом 0,00005-1999
Диапазон измеряемой частоты, Гц 45-55
Пределы измерения тока, А 0,1, 1, 5
Пределы измерения напряжения, В 100-400
Пределы измерения сопротивления, Ом 0,00002-1999
Основная приведенная погрешность измерения напряжений, не более, % 0,2
Основная приведенная погрешность измерения мощности, не более, % 0,5
Основная приведенная погрешность измерения токов, не более, % 0,5
Абсолютная погрешность измерения частоты, не более, Гц 0,25
Основная приведенная погрешность измерения сопротивления постоянному току, % 0,5
Входное сопротивление каналов измерения напряжения, не менее,  кОм 400
Падение напряжения нагрузки каналов измерения силы тока, не более, мВ 75
Средний срок службы прибора не менее,  лет 8
Средняя наработка на отказ не менее, ч 10000
1 – без использования внешнего измерительного трансформатора тока
2 – без использования внешнего измерительного трансформатора напряжения
Допустимая дополнительная погрешность измерения, вызванная изменением температуры окружающей среды от нормальных до предельных значений в рабочем диапазоне температур, не превышает предела допускаемой основной погрешности
Нормальные условия применения
Температура окружающего воздуха, °С 20
Относительная влажность воздуха, % 30-80
Атмосферное давление, кПа (мм. рт. ст.) 84-106 (630-795)
Напряжение питающей сети переменного тока, В 220
Частота питающей сети, Гц 50,0
Рабочие условия применения
Температура окружающего воздуха, С, от + 5 до + 40
Относительная влажность воздуха, % до 80 при 30 °С
Атмосферное давление, кПа (мм. рт. ст.) 84-106,7 (630-800)
Напряжение питающей сети переменного тока, В 220
Частота питающей сети, Гц 50

Комплект поставки К540-3

Наименование Количество
1. Измеритель параметров силовых трансформаторов К540-3 1
2. Кабель для измерения сопротивления 10м 1
3. Руководство по эксплуатации 1

Дополнительная комплектация К540-3

ПБНИ-3, блок низковольтных измерений
