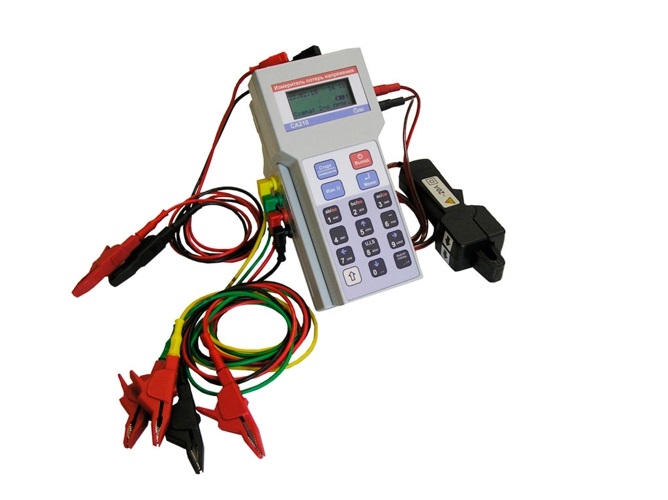

СА210 — измеритель потерь напряжения

Производитель
ОЛТЕСТ
  • Описание
  • Характеристики

Назначение измерителя потерь напряжения СА210:

Измеритель потерь напряжения СА210 предназначен для измерения потерь напряжения во вторичных цепях однофазных и трехфазных трансформаторов напряжения, а также для измерения мощности нагрузок трансформаторов напряжения (ТН) и трансформаторов тока (ТТ)

Эксплуатационные характеристики СА210:

Измеритель СА210 выполнен в виде двух блоков (стационарного и переносного) и токоизмерительных клещей, используемых при измерении мощности нагрузок ТН и ТТ, в частности: силы тока, разности фаз между напряжением и током, полной мощности и ее составляющих, и коэффициента мощности, без вывода оборудования из эксплуатации.

Связь между стационарным и переносным блоками в режиме измерения потерь напряжения осуществляется с помощью инфракрасных приемопередатчиков при их совмещении.

Управление Измерителем СА210 обеспечивается с помощью клавиатуры и индикатора, размещенных на переносном блоке.

Измерение потерь напряжения может выполняться по 2-х, 3-х и 4-х проводной схеме.

С помощью специально разработанного ПО есть возможность считать результаты измерений, сохраненных в памяти Измерителя, в память персонального компьютера и произвести их дальнейшую обработку.


Технические характеристики СА210:

Измеряемые величины

  • Потери напряжения
  • Действующее значение напряжения U, В
  • Дей ствующее значение силы тока
  • Разность фаз между напряжением и током первой гармоники
  • Полная, активная, реактивная мощность
  • Коэффициент мощности (с указанием характера реактивности)

Диапазон измерений

Наименование измеряемой величины Диапазон измерений Пределы допускаемой основной погрешности Дополнительные условия
абсолютной относительной
Потери напряжения δU, % От минус 5 до плюс 5 ±(0,01. δU+0,02) * %,
где δU – измеренное значение потерь напряжения
- 30В≤ UТН ≤220 В,
где UТН – значение напряжения на ТН
Действующее значение напряжения U, В От 0,01 до 250 - ±1,5 %** При значении частоты 50 Гц
Действующее значение силы тока I, А*** От 0,01 до 20 - ±1,5 %**
Разность фаз между напряжением и током первой гармоники φ*** От минус 180º до плюс 180º ±1º** - 0,1 В≤ U ≤250 В
0,05 А≤ I ≤20 А
Полная мощность S, В×А*** От 0,0001 до 5000 - ±3 %** 0,01 В≤ U ≤250 В
0,01 А≤ I ≤20 А
Активная мощность P, Вт*** От 0,005 до 5000 ±0,05×S**,
где S – числовое значение полной мощности, измеренной в вольт-амперах
- 0,1 В≤ U ≤250 В
0,05 А≤ I ≤20 А
Реактивная мощность Q, В×А*** -
Коэффициент мощности cosφ (с указанием характера реактивности)*** От минус 1 до плюс 1 ±0,02** - 0,1 В≤ U ≤250 В
0,05 А≤ I ≤20 А

* Пределы допускаемой дополнительной абсолютной погрешности при измерении потерь напряжения, вызванной изменением разности температур воздуха вокруг стационарного и переносного блоков от момента синхронизации до момента измерения напряжения на зажимах Сч, в процентах, составляют ±0,001 на каждый 1 °С разности температур.

** Пределы допускаемых дополнительных погрешностей при измерении напряжения, силы тока, активной, реактивной и полной мощности, коэффициента мощности и разности фаз между напряжением и током, вызванных изменением температуры окружающего воздуха от границ нормального диапазона температур в пределах рабочего диапазона, равны пределам соответствующих основных погрешностей на каждые 10 °C.

*** Измерения выполняются Измерителем совместно с токоизмерительными клещами, входящими в комплект.

Рабочие условия применения

  • Температура окружающего воздуха - от минус 10 до плюс 40°С;
  • Относительная влажность воздуха - до 95% при температуре 25°С

Электропитание

  • От батарей типа АА 1,5В при аккумуляторных батарей 1,2 В (в каждом блоке 4 батареи)

Время непрерывной работы

  • Не менее 8 часов (от заряженных аккумуляторов емкостью 1 А/ч)

Масса прибора

  • Не более 3 кг

Габаритные размеры

  • Не более 420×160×200 мм
