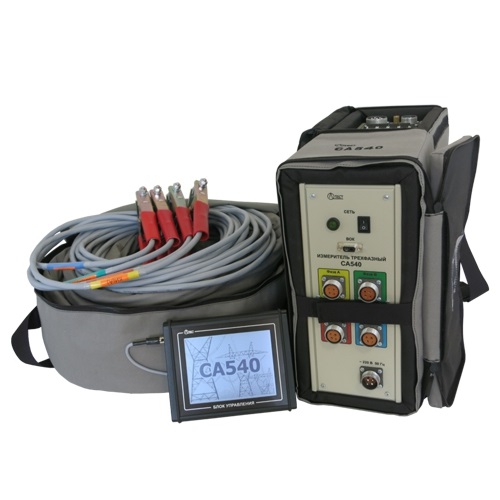

СА540 - измеритель трехфазный
Назначение измерителя трехфазного СА540:
Измеритель трехфазный СА540 предназначен для обеспечения измерений параметров холостого хода, короткого замыкания и коэффициента трансформации силовых и измерительных трансформаторов, а также измерений напряжения, силы тока и фазового сдвига в однофазных и трехфазных, трехпроводных и четырехпроводных цепях переменного тока на частоте 50 Гц, при равномерной и неравномерной нагрузке фаз.
Эксплуатационные характеристики измерителя трехфазного СА540:
Измеритель выполнен в виде двух блоков:
Блок измерительный (предназначен для обработки измерительных сигналов и расчета результатов измерений);
Персональный компьютер (ПК)(не входит в стандартный комплект поставки СА540 , поставляется по отдельному заказу за дополнительную плату).
ПК с установленным специальным программным обеспечением позволяет:
управлять процессом измерений;
отображать, сохранять и печатать результаты измерений (в виде протоколов и с возможностью последующей обработки их стандартными приложениями Windows);
создавать и поддерживать базы данных проверяемых объектов.
Связь между блоком измерительным и ПК реализована с применением оптического кабеля. Длина кабеля может быть до 30 м.
Технические характеристики измерителя трехфазного СА540:
Cопротивления короткого замыкания обмоток трансформаторов (Zк). Измерение Zк проводится с использованием внешнего трехфазного источника напряжения, максимально допустимы й ток при проведении опыта Zк 50 A
Ток и потери холостого хода (ХХ) при пониженном напряжении (метод Ашрятова) Измерение параметров ХХ трансформаторов может проводиться как с использованием внутреннего однофазного источника напряжения с максимальным током до 3А, так и с использованием внешнего однофазного источника напряжения, максимально допустимый ток в этом режиме 50А
Измерение коэффициента трансформации и определение группы соединения обмоток однофазных и трехфазных трансформаторов
Измерение коэффициента трансформации проводиться с использованием внешнего источника напряжения
Комплект поставки СА540
Наименование | Количество |
Блок измерительный СА540 | 1 |
Блок управления (БУ) | 1 |
Блок сопряжения универсальный | 1 |
Кабель волоконно-оптический ВОК2 | 1 |
Кабель измерительный КИ 25м | 1 |
Кабель измерительный КИ (КТ) 3м | 1 |
Кабель mini-USB | 1 |
Кабель интерфейсный | 1 |
Кабель поверочный 1 | 1 |
Кабель поверочный 2 | 1 |
Кабель-удлинитель КУ 22м | 1 |
Кабель питания КП (БИ) | 1 |
Кабель силовой КС (ВИ) 3м | 1 |
Кабель силовой для закорачивания обмоток КСЗ 1,5м | 2 |
Кабель питания 220 В 50 Гц | 1 |
Программное обеспечение (диск инсталяционный) | 1 |
Руководство по эксплуатации. Часть 1. Техническая эксплуатация | 1 |
Руководство по эксплуатации. Часть 2. Методика поверки | 1 |
Паспорт | 1 |
Сумка СА540 | 1 |
Сумка кабельная | 2 |
Сумка укладочная для блока управления | 1 |
Дополнительная комплектация
Наименование | Цена |
Персональный компьютер | По запросу |
Сумка укладочная для персонального компьютера | По запросу |
Ноутбук, персональный компьютер для совместной работы с прибором |
- Скачать: Руководство по экплуатации
