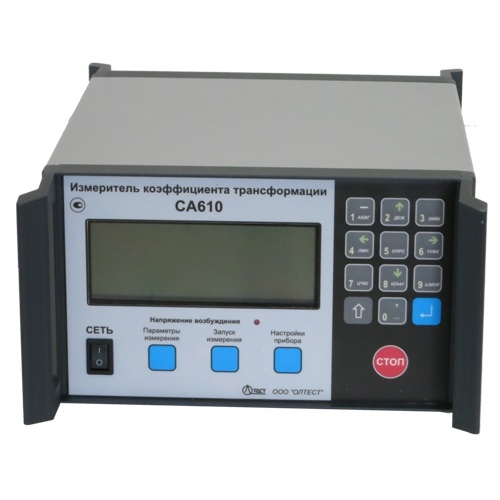

СА610 - измеритель коэффициента трансформации

СА610 - измеритель коэффициента трансформации
Гарантия
12 мес.
  • Описание

Варианты написания: СА-610, СА 610,CA610

Назначение измерителя коэффициента трансформации СА610:

Измеритель коэффициента трансформации СА610 предназначен для полностью автоматического измерения коэффициента трансформации и проверки группы соединения обмоток трехфазных и однофазных трансформаторов

Эксплуатационные характеристики:

Измеритель автоматически коммутирует обмотки трансформатора при измерении, определяет поддиапазон измерения, выбирает напряжение возбуждения и проверяет схему соединения обмоток трехфазного трансформатора

Измеритель имеет возможность работы от автомобильной бортовой сети 12 В. Напряжения возбуждения 1 В и 8 В позволяют измерять параметры трансформаторов тока, не вводя в насыщение их сердечники.

Измеритель автоматически контролирует:

  • короткое замыкание в измерительной цепи;
  • правильность подключения обмоток высокого и низкого напряжения.

Результаты измерений сохраняются в энергонезависимой памяти и могут быть считаны компьютером. Результат каждого измерения, может быть идентифицирован по времени измерения и цифробуквенному обозначению объекта измерения.
Наличие интерфейса RS232 позволяет управлять процессом измерения с помощью персонального компьютера.Программное обеспечение входит в комплект поставки.

Технические характеристики коэффициента трансформации СА610:

Измеряемые величины

  • Коэффициент трансформации;
  • Разность фаз первичного и вторичного напряжений трансформатора при измерении коэффициента трансформации;
  • Сила тока в цепи возбуждения.

Диапазоны измерений

  • Коэффициента трансформации от 0,8:1 до 10000:1;
  • Разности фаз первичного и вторичного напряжений трансформатора от -180 градусов до 180 градусов при измерении коэффициента трансформации;
  • Силы тока в цепи возбуждения от 0 А до 1 А

Погрешность измерения коэффициента трансформации

Коэффициент трансформации Напряжение возбуждения, U
1 В 8 В 40 В 100 В 200 В
от 0,8 до 1000 ±0,3% ±0,2% ±0,15% ±0,15% ±0,15%
от 1000 до 5000 - ±0,2% ±0,2% ±0,2% ±0,2%
от 5000 до 10000 - - ±0,3% ±0,3% ±0,3%

"
