АСТ-2М (переносная) - установка для контроля качества трансформаторного масла
Назначение установки АСТ-2М:
Установка АСТ-2М предназначена для контроля находящихся в эксплуатации трансформаторных масел (ТМ) по измеренной зависимости тангенса угла диэлектрических потерь от температуры tgδ=f(Т ТМ ). Выпускаются два варианта АСТ-2М : лабораторная и переносная. В обоих вариантах АСТ-2М состоит из блока измерительного технологического (БИТ) и блока управления (БИУ). Лабораторная и переносная АСТ-2М , кроме габаритов и массы, имеют абсолютно идентичные технические показатели, которые приведены ниже.
Основные отличия от аналогов и показатели конкурентоспособности:
-
Программное обеспечение
АСТ-2М
позволяет:
- задавать и отслеживать режим работы АСТ-2М ;
- выводить в реальном времени результаты измерений на дисплей;
- заносить в энергонезависимую память, хранить в ней, переносить на жесткий диск компьютера результаты до 256 измерений зависимости tgδ=f(Т ТМ );
- выполнять дополнительную компьютерную обработку результатов измерений.
- Фискальные функции программного обеспечения АСТ-2М позволяют:
- контролировать качество подготовки измерительной ячейки к испытаниям ТМ;
- проводить контроль добросовестности выполнения испытаний проб ТМ;
- контролировать общую нагрузку АСТ-2М по уникальным номерам.
- современные (последних разработок) электронные компоненты БИТ и БИУ;
- алгоритм проведения испытания и фискальные функции программного обеспечения БИУ исключают влияние человеческого фактора на результат измерений tgδ=f(Т ТМ );
- запись и хранение в памяти БИУ до 256 результатов испытаний проб ТМ с датой и временем их проведения;
- четыре температурных режима измерений tgδ=f(Т ТМ ) на ветви подъема температуры ТМ и три не затратных по времени (30÷35 минут) режима измерений tgδ=f(Т ТМ ) на ветви снижения температуры ТМ;
- незначительное по времени суммарное воздействие высокого напряжения на ТМ (от единиц до десятков секунд) при измерении зависимости tgδ=f(Т ТМ );
- безопасность, простота и высокая культура эксплуатации;
- стоимость, которая ниже стоимости отечественных аналогов.
- Преимущество АСТ-2М перед аналогами обеспечивают:
Исключительно низкая масса (менее 10 кг), электробезопасное исполнение, миниатюрные габариты позволяют использовать в передвижных электролабораториях.
Советуем обратить внимание на установку АСТ-2М и ее уникальные характеристики помогут Вам упростить процедуру и повысить надежность контроля качества ТМ.
Использование переносной АСТ-2М на месте забора проб позволяет получить экспрессную и объективную информацию о качестве трансформаторного масла.
Правовая защита АСТ-2М подтверждена утвержденной заявкой на изобретение 2008146370. Устройство контроля качества жидкого диэлектрика с принятым решением о выдаче патента.
Технические характеристики установки для контроля качества трансформаторного масла АСТ-2М:
| Параметр | Значение |
| Испытательное напряжение, UИСП, В; (частотой F, Гц) | 2000±60; (50±0,5) |
| Диапазон измерения тангенса угла диэлектрических потерь трансформаторного масла tgδТМ | от 3∙10-4 до 5∙10-1 |
| Пределы допускаемой основной абсолютной погрешности измерения тангенса угла диэлектрических потерь, Δtgδ0 |
±2∙(1+tgδX/100) ∙10-4, где tgδХ – измеренное АСТ-2М показание tgδ |
| Пределы допускаемой дополнительной абсолютной погрешности измерения tgdТМ, вызванной изменением напряжения питания на ±5% от номинального значения (220В, 50 Гц), ΔtgδП | ΔtgδП≤0,5Δtgδ0 |
| Диапазон изменения температуры ТМ, Т, °C | от +10 до +100 |
| Пределы допускаемой абсолютной погрешности измерения температуры пробы ТМ, ΔТ, °C | ±1 |
| Пределы допускаемой дополнительной абсолютной погрешности измерения tgδТМ, вызванной изменением температуры окружающего воздуха на каждые 10°С от нормальной (20°С), ΔtgδТ | ΔtgδТ≤0,5Δtgδ0 |
|
Нормальные условия применения: - температура окружающей среды, °C - относительная влажность, % - атмосферное давление, кПа |
от +10 до +30 80 от 84 до 106 |
| Основные технические характеристики | |
| Питание: напряжение, U, В; (частота, F, Гц) | 220±11; (50±0,5) |
| Потребляемая мощность, Вт, не более | 140 |
|
Габариты БИТ (ВхШхД), мм, не более |
235х200х210 |
| Габариты БИУ (ВхШхД), мм, не более | 75х190х140 |
| Масса БИТ, кг, не более | 7,6 |
| Масса БИУ, кг, не более | 0,3 |
|
Прочность при механических воздействиях в предельных условиях транспортирования (транспортная тряска): - ударов в минуту - ускорение, м/с2 - длительность воздействие, ч |
80±5 30 1 |
|
Влагопрочность в предельных условиях хранения: - температура окружающего воздуха, °C - относительная влажность воздуха, % |
+25 95 |
| Теплопрочность при хранении и транспортировании, °C | до +50 |
| Холодопрочность при хранении и транспортировании, °C | до -50 |
| Безопасность | по ГОСТ 22261-94 (п.5), ГОСТ 12.2.091-2012 |
| Электромагнитная совместимость | по ГОСТ Р 51522.1-2011 |
| Средний срок службы, лет, не менее | 5 |
| Вероятность безотказной работы, ч, не менее | 5000 |
| Время непрерывной работы без отключения от сети, не менее, ч | 8 |

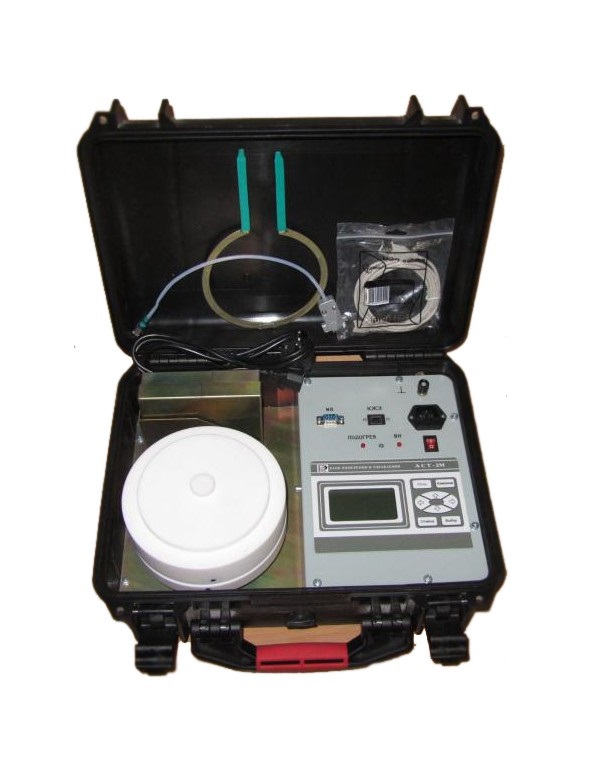

Комплект поставки АСТ-2М (переносная):
| № | Наименование | Количество |
| 1. | Блок измерения и управления (БИУ), расположенный в правой части кейса | 1 |
| 2. | Блок испытательный технологический (БИТ), расположенный в левой части кейса | 1 |
| 3. | Короб транспортировочный для ячейки измерительной | 1 |
| 4. | Кабель связи БИТ и измерительной ячейки | 1 |
| 5. | USB кабель связи БИУ и персонального компьютера | 1 |
| 6. | Захват для перемещения измерительной ячейки | 1 |
| 7. | Кабель сетевой | 1 |
| 8. | Руководство по эксплуатации | 1 |
| 9. | Руководство по эксплуатации и программа, обеспечивающая перенос данных с АСТ-2М на персональный компьютер | 1 |
| 10. | Акт испытаний средства измерений в целях утверждения типа Установки для контроля качества трансформаторного масла АСТ-2М (копия) | 1 |
| 11. | Свидетельство о поверке Установки АСТ-2М | 1 |
