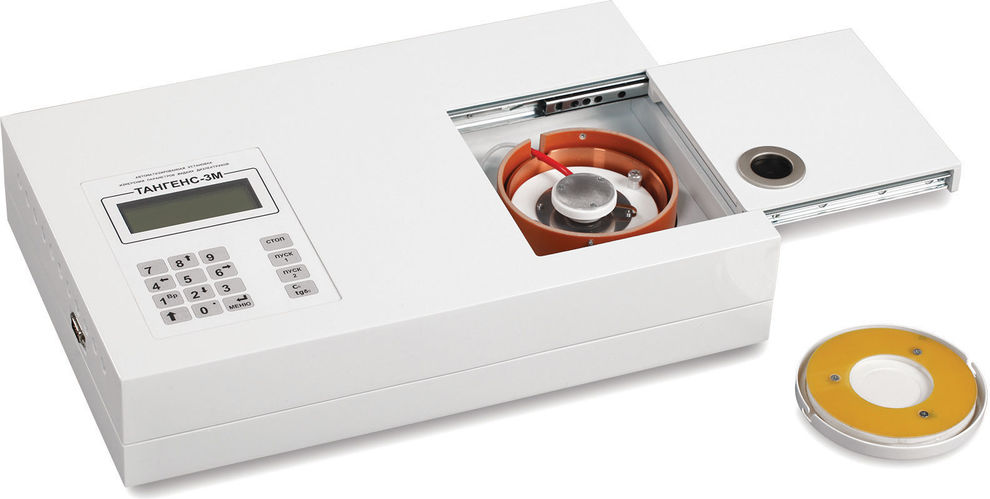

ТАНГЕНС-3М - установка измерения диэлектрических потерь трансформаторного масла

Под заказ
Гарантия: 12 мес.
Цена с НДС:2 562 208 тг.

Автоматизированная установка "Тангенс-3М" предназначена для определения тангенса угла диэлектрических потерь трансформаторного масла на частоте сети 50 Гц.

Установка измеряет:

- тангенс угла диэлектрических потерь,

- диэлектрическую проницаемость,

- электрическую емкость,

- напряжение, приложенное к измерительной ячейке,

- температуру пробы трансформаторного масла.



Технические характеристики:

Параметр Значения
Диапазон измерений тангенса угла потерь

0,0001 - 1,0

(0,01% - 100%)

Погрешность при измерении тангенса угла потерь ±(0,01 tg + 0,0002)
Действующее напряжение, приложенное к измерительной ячейке, соответствующее напряженности поля 1МВ/м, В 2000
Диапазон измерений рабочего напряжения, В 2-2700
Предел допускаемой относительной основной погрешности при измерении рабочего напряжения, % 1,0
Диапазон измерений емкости, пФ 0,001 - 150
Предел допускаемой относительной основной погрешности при измерении емкости, % ±(0,5 + tg)
Диапазон работы нагревателя, °С 10-100
Точность измерения температуры, °С ±1
Время измерения, включая калибровку и нагрев до 90 градусов (с проведением измерений через 10 градусов), мин. 30
Время измерения, включая калибровку и нагрев до 90 градусов (с проведением измерений через 10 градусов) и остывание, мин. 80
Объем ячейки, см3 13-14
Напряжение питающей сети однофазного переменного тока, В 205 - 235
Потребляемая мощность, кВА, не более 0,3
Габаритные размеры, мм 405 x 260 x 90
Вес, кг, не более 5



Установка может работать с шестью разными ячейками, параметры которых сохраняются в энергонезависимой памяти и доступны для просмотра из меню.

Установка сохраняет в энергонезависимой памяти до 2000 последних измерений. В комплект поставки входит программное обеспечение на компакт-диске, позволяющее переписать из установки в персональный компьютер файл, содержащий результаты измерений. ПК подключается к установке через последовательный интерфейс RS232C.

Условия эксплуатации установки:

Установка предназначена для эксплуатации в помещениях при рабочих значениях температуры воздуха от +15 °С до +35 °С, относительной влажности 80% при температуре +20 °С и атмосферном давлении 84,0 - 106,7 кПа (630 - 800 мм. рт.ст.).



Комплект поставки:

- Кабель интерфейсный для подключения к персональному компьютеру - 1

- Кабель сетевой - 1

- Компакт-диск с программным обеспечением - 1

- Метрологический аттестат ХРЦСМС - 1

- Паспорт - 1

- Руководство по эксплуатации - 1

- Установка Тангенс-3М - 1

- ЯПИ-3 - ячейка измерительная для Тангенс-3М - 3



Дополнительная комплектация:

(Поставляется по отдельному заказу)

- ЯОИ-3 - ячейка образцовая для Тангенс-3М

- ЯПИ-3 - ячейка измерительная для Тангенс-3М
