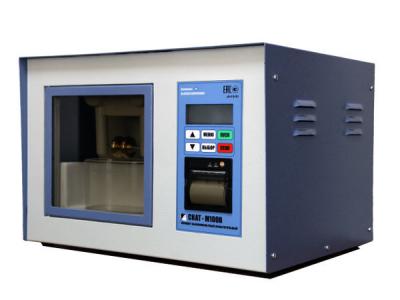

СКАТ-М100В — Аппарат высоковольтный испытательный
Под заказ
Производитель:
ООО "Инженерный центр России "Современные технологии"
Гарантия:
12 мес.
Межповерочный интервал:
12 мес.
Цена по запросу
Аппарат «СКАТ-М100В» предназначен:
- для измерения напряжения пробоя трансформаторного масла и других жидких диэлектриков при испытаниях переменным напряжением синусоидальной формы частотой 50 Гц, согласно ГОСТ 6581-75.
Условия эксплуатации аппарата «СКАТ-М100В»
- температура окружающего воздуха от +10 до +40 C
- относительная влажность воздуха до 80% при температуре +25C.
Технические данные
Максимальное напряжения между электродами, не менее | 100 кВ (действующее, симметричное) |
Допустимая относительная основная погрешность измерения напряжения в диапазоне10,0…100,0 кВ, не более | ±(2,5 + 0,1( | 100 / U | - 1)) % |
Ток отключения при пробое, не более | 4 мА |
Время отключения при пробое, не более | 100 мкс |
Подъём выходного испытательного напряжения | автоматический |
Скорость подъёма выходного испытательного напряжения | 0,5 кВ/сек; 1 кВ/сек; 2 кВ/сек; 3 кВ/сек; 5 кВ/сек |
Автоматическое ограничение максимального выходного испытательного напряжения на уровне | 60 кВ; 70 кВ; 80 кВ; 90 кВ; 100 кВ |
Количество задаваемых автоматических измерений для одной пробы диэлектрика | от 1 до 6 |
Программируемая задержка между измерениями | от 0 до 9 мин |
Дисплей | жидкокристаллический с разрешением 4 строки по 20 символов |
Разрешение при отображении напряжения | 0,1 кВ |
Объем измерительной ёмкости для пробы | 400 мл |
Звуковая сигнализация окончания измерения пробивного напряжения | да |
Внешний интерфейс для подключения компьютера | USB |
Степень защиты аппарата | IP53 |
Режим работы | круглосуточный |
Электропитание аппарата | от сети переменного тока частотой 50 Гц напряжением 220 В ±10% |
Потребляемая мощность от сети переменного, не более | 200 Вт |
Габаритные размеры | 470 х370 х315 мм |
Масса аппарата, не более | 41 кг |
Логистика
Габариты в упаковке | 600 x 410 x 410 мм |
Объем в упаковке | 0,1 м3 |
Вес в упаковке | 48 кг |
Комплект поставки
Ёмкость измерительная | 1 шт |
Шаблон-калибр | 1 шт |
Ключ гаечный 10 х 8 ГОСТ 2839-71 | 1 шт |
Кабель сетевой | 1 шт |
Кабель USB | 1 шт |
Диск с программным обеспечением | 1 шт |
Вставка плавкая ВП-2Б-3,15А | 1 шт |
Паспорт 4227-008-78665597-2012 ПС | 1 шт |
Копия свидетельства об утверждении типа | 1 шт |
