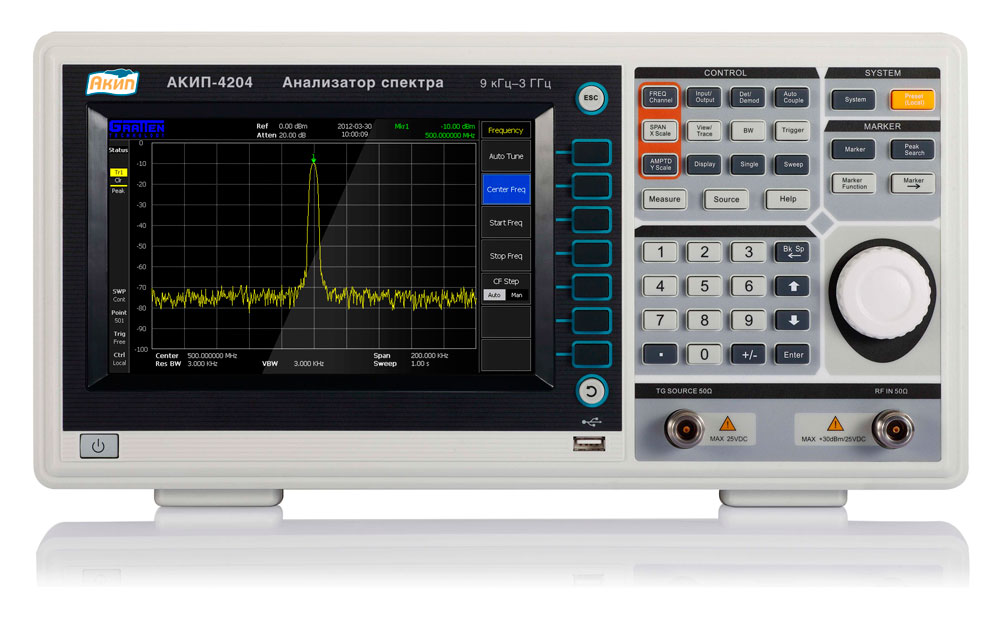

АКИП-4204 с трекинг генератором

Под заказ
Производитель: Акип
Гарантия: 120 мес.
Цена по запросу

Особенности анализаторов спектра АКИП серии 4204:

  • Частотный диапазон: 9 кГц...1,5 ГГц/ 3 ГГц/ 7,5 ГГц;
  • Фазовый шум -95 дБн/Гц, отстройка на 10 кГц;
  • Погрешность измерения амплитуды < 1,0 дБ;
  • Уровень собственных шумов <-148 дБм;
  • Разрешение полосы обзора: 1 Гц;
  • Встроенный предусилитель;
  • Опция: трекинг генератор 7,5 ГГц;
  • Маркерные измерения;
  • Диагональ экрана 21,5 см (разрешение 800х480);
  • Интерфейсы USB, RS-232C/ VGA (на выбор), LAN.

Технические характеристики анализаторов спектра АКИП серии 4204:

Параметр АКИП-4204 АКИП-4204/1 АКИП-4204/2
Частота
Частотный диапазон 9 кГц…3000 МГц 9 кГц…1500 МГц 9 кГц…7500 МГц
Погрешность источника опорной частоты ± 1×10-7
Полоса обзора Нулевая; 100 Гц… 3 ГГц (разрешение 1 Гц)
Плотность фазовых шумов -95 дБн/Гц, отстройка на 10 кГц
-105 дБн/Гц, отстройка на 100 кГц
-120 дБн/Гц, отстройка на 1 МГц
-100 дБн/Гц, отстройка на 10 кГц
-105 дБн/Гц, отстройка на 100 кГц
-120 дБн/Гц, отстройка на 1 МГц
-95 дБн/Гц, отстройка на 10 кГц
-105 дБн/Гц, отстройка на 100 кГц
-120 дБн/Гц, отстройка на 1 МГц
Скорость развертки 10 мс … 3000 с
Полоса пропускания
Полоса пропускания ПЧ 1 Гц… 3 МГц (шаг 1-3-10)
Полоса пропускания ПЧ 1 Гц… 3 МГц (шаг 1-3-10)
Погрешность установки полосы пропускания ПЧ ± 5 %
Полоса пропускания видео 1 Гц…3 МГц (шаг 1-3-10)
Амплитуда
Диапазон измерений Собственный шум … +10 дБмВт (100 кГц … 2 МГц, предусилитель выключен)
Собственный шум … +20 дБмВт (2 МГц … 3 ГГц)
Максимальный входной уровень 30 дБмВт, постоянное 25 В
Опорный уровень -100…30 дБмВт (шаг 1 дБ)
Диапазон смещения опорного уровня (аттенюатор) 0 дБ … 50 дБ (шаг 10 дБ)
Погрешность измерения ± 1,5 дБ на 100 МГц
Погрешность логарифмической шкалы дисплея ≤ 1% (в диапазоне индикации до 100 дБ)
Средний уровень собственных шумов Предусилитель выключен:
Опорный уровень ≤- 50 дБм
-120 дБм: 100 кГц … 10 МГц
-130 дБм: 10 МГц … 2,5 ГГц
-120 дБм: 2,5 ГГц … 3 ГГц
Предусилитель выключен:
Опорный уровень ≤- 70 дБм
-130 дБм: 100 кГц … 10 МГц
-148 дБм: 10 МГц … 2,5 ГГц
-140 дБм: 2,5 ГГц … 3 ГГц
КСВ < 1.5:1, (10 МГц … 3 ГГц, аттенюатор 10 дБ или 20)
Гармонические искажения < -70 дБн при входном уровне –40 дБмВт
Интермодуляционные искажения 3-го порядка < -70 дБн при входном уровне –30 дБмВт
Входы
ВЧ вход Соединитель N-типа; 50 Ом
Вход опорной частоты Соединитель BNC-типа; 10 МГц; 0…10 дБм
Дополнительные функции
Маркер измерения частоты Разрешение: 1 Гц
Погрешность: ± (измер. х погреш. ист. опорн. частоты + разреш.)
Измерение мощности Соотношение мощностей в смежных каналах; измерение мощности в канале
Опция: трекинг генератор
Диапазон частот 5 МГц … 1,5/ 3/ 7,5 ГГц (в зависимости от модели)
Выходной уровень 0 … - 25 дБм (шаг 1 дБ)
Неравномерность АЧХ ± 3 дБ
КСВ < 2,0: 1
Соединитель N-типа; 50 Ом
Общие данные
Дисплей TFT ЖК-дисплей, разрешение 800 х 480, диагональ 21,5 см
Интерфейс USB, LAN, (RS232 или VGA)*
Напряжение питания 100…240 В, 50/ 60/ 400 Гц (35 Вт)
Габаритные размеры 410 х 210 х 136 мм
Масса 7 кг

Комплект поставки АКИП-4204

Наименование АКИП-4204 АКИП-4204
с трекинг генератором
Количество
1. Анализатор спектра АКИП-4204 1
2. Встроенная опция трекинг-генератора 1
3. Шнур питания 1
4. Кабель SMA-SMA 1 м 1
5. Кабель BNC-BNC 1,5 м 1
6. Антенна 1
7. N-BNC 1
8. N-SMA 1
9. SMA – 2.92 1
