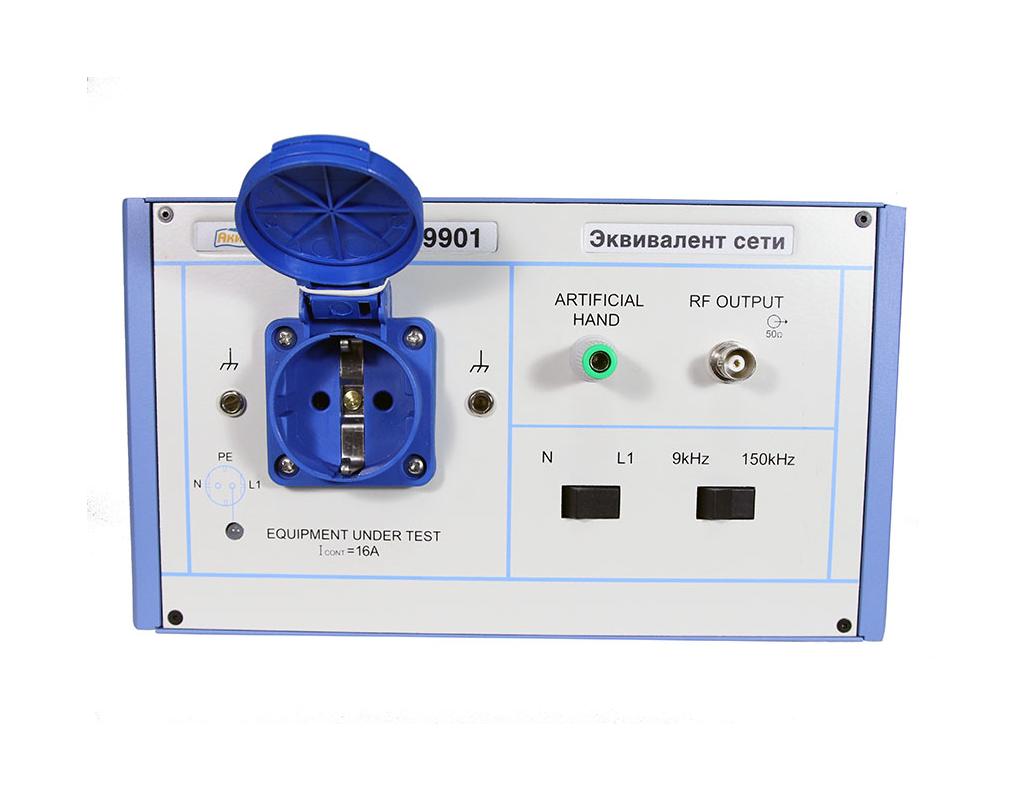

АКИП-9901 — 2-х проводный V образный эквивалент сети

Под заказ
Производитель: АКИП
Гарантия: 12 мес.
Цена по запросу

Описание эквивалента сети АКИП-9901:

АКИП-9901 – это компактный 2-х проводный V образный эквивалент сети (ЭС) для измерения помех сети питания, вызванных потребителем при анализе ЭМС. Предназначен для измерения напряжения индустриальных радиопомех вызванных тестируемым устройством.

В сочетании с анализатором спектра (селективным микровольтметром, измерителем уровня ВЧ радиопомех) обеспечивает измерения несимметричных напряжений помех, отдаваемых электрооборудованием в виде кондуктивных высокочастотных помех в подключенные сети питания в диапазоне частот 9 кГц … 30 МГц.

Основные задачи эквивалента сети АКИП-9901:

  • Питание испытуемого оборудования от сети;
  • Обеспечение стандартизованного сопротивления нагрузки;
  • Выделение помех, вносимых испытуемым оборудованием в сеть питания, для осуществления возможности их оценки измерительным приемником (анализатором спектра);
  • Изоляцию испытуемых цепей от помех источника питания (ЭС выполнен с использованием индуктивностей с воздушным сердечником).

Особенности и функциональность эквивалента сети АКИП-9901:

  • Гнездо «исскуственная рука»*;
  • Аттенюатор 10 дБ в ВЧ тракте;
  • Переключаемый фильтр верхних частот 150 кГц;
  • Внешний источник питания через подключаемый блок ввода для тестирования на нестандартных постоянных и переменных напряжениях;
  • Соответствие: EN61326 (ЭМС), EN61010;
  • Управление эквивалентом в ручную режиме.
  • * Устройство из последовательно соединенных конденсатора и резистора, подключаемое между корпусом источника индустриальных радиопомех и землей, для имитации влияния руки оператора (artificial hand).

Технические характеристики

Характеристики Параметры АКИП-9901
Основные характеристики Диапазон частот 9 кГц … 30 МГц
Калибровочный коэффициент -10 дБм
Погрешность калибр. коэфф. ± 2 дБм
Максимальный рабочий ток 16 А
Параметры импеданса 50 Ом II (50 мкГн + 5 Ом)
Модуль входного сопротивления предел ±1,14 Ом (9 кГц), ±10,10 Ом (30 МГц)
Фаза входного сопротивления предел ±11,5°
Эквивалент руки оператора 220 пФ + 511 Ом
Встроенный аттенюатор 10 дБ
Линейное напряжение/ частота 50 В пост.; ~ 240 В 50/60 Гц (+/- 10 %)
Выбор тестируемой фазы N, L1
Пороговое значение 124 дБмкВ
ВЧ-фильтр Диапазон частот 9 кГц, 150 кГц (переключаемый)
Разъемы Измерительный выход 50 Ом BNC
Гнездо питания для испытуемого Евророзетка (3-х конт. Шуко-гнездо)
Эквивалент руки оператора 4 мм типа «Банан»
Общие данные Габаритные размеры 338 х 237 х 133 мм
Масса (не более), кг 4.2
Условия эксплуатации 5…45°С, относ. влажность до 80% (до 30 °С)

Комплект поставки АКИП-9901

Наименование Количество
1. 2-х проводный V образный эквивалент сети АКИП-9901 1
2. Кабель питания 1
3. Кабель BNC (2 м) 1
4. Адаптер BNC-N 1
5. Руководство по эксплуатации 1
