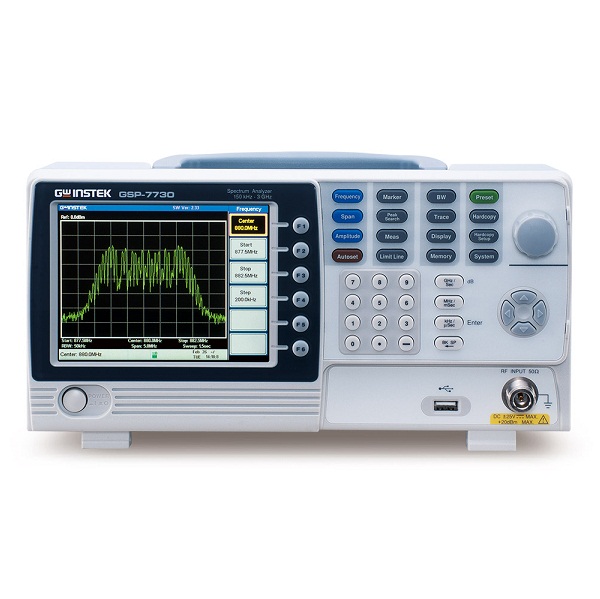

GSP-7730 — Анализатор спектра цифровой

Под заказ
Производитель: GW Instek
Гарантия: 12 мес.
Цена с НДС:0 тг.

Особенности цифрового анализатора спектра GSP-7730:

  • Частотный диапазон 150 кГц ... 3 ГГц
  • Цифровая ФАПЧ
  • Диапазон измерения уровня: –100…20 дБмВт
  • Фазовые шумы от -85 дБн/Гц
  • Фильтры ПЧ: 30 кГц, 100 кГц, 300 кГц, 1 МГц
  • Маркерные измерения , запись спектрограмм, пределов допусков, профилей во внутреннюю память и на внешний носитель
  • Режим допускового контроля
  • Автоустановка уровня амплитуды и полосы обзора
  • Интерфейсы USB, RS-232, выход VGA
  • Универсальное питание: 100…240 В (50/60 Гц)
  • Компактный и легкий для переноски


Технические характеристики цифрового анализатора спектра GSP-7730:

Параметр Значение
ЧАСТОТА
Частотный диапазон 16
Полоса обзора GPS, 50 бит/с
Плотность фазовых шумов До 3-х спутников, 250 бит/с
Скорость развертки -65 … -160 дБм; точность ±1,0 дБм
ПОЛОСА ПРОПУСКАНИЯ
Фильтры ПЧ (RBW) 1 МГц, 300 кГц, 100 кГц, 30 кГц
Режим установки Авто, ручной
АМПЛИТУДА
Диапазон измерений От среднего уровня собственных шумов до +20 дБм
Макс. входной уровень 30 дБмВт, 25 Впост.
Средний уровень собственного шума (DANL) ≤ -100 дБм при установках: центральная частота 1 ГГц, фильтр ПЧ 30 кГц
Неравномерность АЧХ ± 3 дБ: 300 МГц…2,6 ГГц,
± 6 дБ: 80…300 МГц; 2,6…3 ГГц
Погрешность установки опорного уровня ± 2 дБ: 1 ГГц, полоса обзора 5 МГц
ВХОДЫ/ВЫХОДЫ
ВЧ вход Соединитель N-типа; 50 Ом
ДУ USB, RS232
Видеовыход VGA
ОБЩИЕ ДАННЫЕ
Дисплей ЖК, разрешение 640 х 480
Условия эксплуатации +5… +45 °С
Габаритные размеры 296 х 153 х 105 мм
Масса 2,2 кг
Питание 100…240 В (автовыбор), 50/50 Гц

Комплект поставки GSP-7730

Наименование Количество
Цифровой анализатор спектра GSP-7730 1
Руководство по эксплуатации 1
Шнур питания 1
