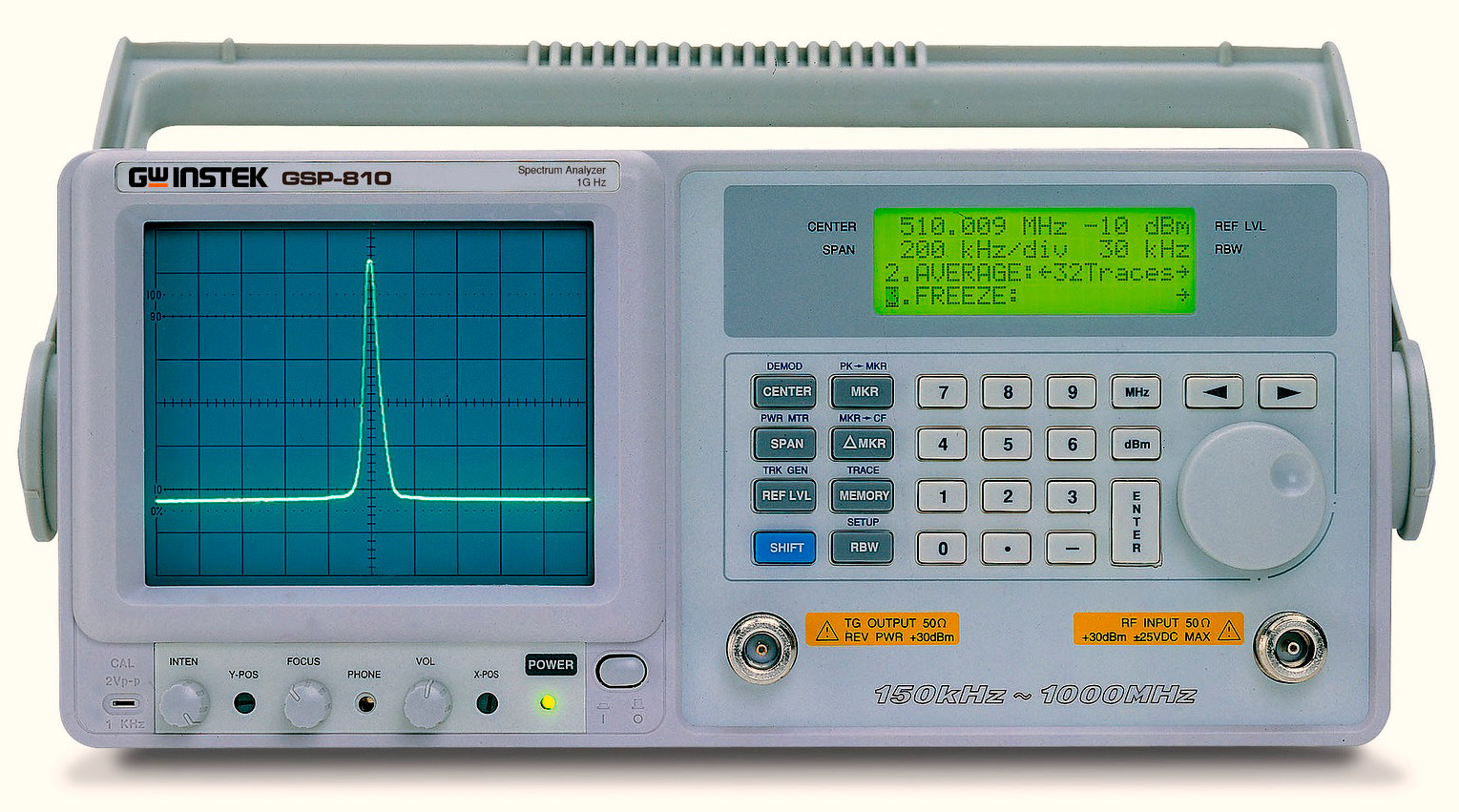

GSP-810 — Анализатор спектра цифровой
Назначение цифрового анализатора спектра GSP-810:
Цифровой анализатор спектра GSP-810: Частотный диапазон 150 кГц ... 1150 МГц; Цифровая система ФАПЧ; Высокая стабильность (10-5); Полоса обзора нулевая, 2 кГц ... 100 МГц на деление (1-2-5); Дискретность установки центральной частоты 1 кГц; Полоса пропускания 3 кГц, 30 кГц, 220 кГц, 4 МГц; Полоса пропускания в режиме видео 1,6 кГц, 90 кГц; Максимальный входной уровень 30 дБм (± 25 В); Относительный уровень входного сигнала -30 дБ ... 20 дБ; Уровень входного сигнала - 100 дБм ... 20 дБм; Собственные шумы - 100 дБм; Динамический диапазон 75 дБ (+1,5 дБ при 0 дБм, 80 МГц); Интермодуляционные искажения -70 дБ; Фазовый шум -77 дБ/Гц при частоте 1 ГГц и полосе пропускания 30 кГц; Маркерные измерения: 2 маркера, разрешение маркерных измерений 0,1 дБ, 1 кГц, измерение частоты, уровня, разности уровней; Установка маркеров на пиковые значения; Установка центральной частоты по положению маркера; Приёмник (демодулятор) АМ/ЧМ-сигналов; Запись/считывание до 10 профилей; Интерфейс RS-232; Масса 8,5 кг.
Особенности цифрового анализатора спектра GSP-810:
- Фиксация максимальных значений;
- Усреднение разверток спектрограммы;
- Удержание ("заморозка") спектрограммы;
- Измеритель мощности (опция): частотный диапазон 10 МГц... 2700 МГц диапазон измеряемых мощностей -20 дБм ... 23 дБм единицы измерения мВт или дБм;
- Следящий генератор (опция): частотный диапазон 10 ... 1000 МГц с отстройкой от центральной частоты ±99 кГц (шаг 1 кГц); выходной уровень от 0 дБм до -50 дБм (шаг 1 дБм); частота генерации соответствует центральной частоте; глубина свипирования соответствует полосе обзора.
Технические характеристики цифрового анализатора спектра GSP-810:
Параметр | Значения |
ЧАСТОТА | |
Частотный диапазон | 150 кГц…1000 МГц |
Дискретность установки центральной частоты | 1 кГц с погрешностью ± 40 Гц при полосе обзора 2 кГц/дел. |
Индикация центральной частоты | 6S разрядов |
Нестабильность источника опорной частоты | ± 10-5 / 0...50 °С; ± (2 х 10-6) / год |
Полоса обзора | Нулевая; 2 кГц/дел…100 МГц/дел (1-2-5) |
ПОЛОСА ПРОПУСКАНИЯ | |
Полоса пропускания ПЧ | 3 кГц; 30 кГц; 220 кГц; 4 МГц |
Погрешность установки полосы пропускания ПЧ | ± 15 % |
Полоса пропускания видео | 1,6 / 90 кГц; выбирается автоматически в зависимости от полосы пропускания фильтра ПЧ |
АМПЛИТУДА | |
Диапазон измерений | -100…20 дБм с погрешностью ± 1,5 дБ при уровне 0 дБм на частоте 80 МГц |
Диапазон индикации | 75 дБ |
Максимальный входной уровень | 30 дБм непрерывно, постоянное ± 25 В |
Относительный опорный уровень | -30...20 дБм с погрешностью ± 1 дБ на частоте 80 МГц |
Погрешность установки опорного уровня | ± 1,5 дБ на 100 МГц |
Неравномерность АЧХ |
± 1,5 дБ в полосе 100...1000 МГц ± 2,5 дБ в полосе 10. ..100 МГц ± 3 дБ в полосе 150 кГц. ..10 МГц |
Погрешность логарифмической шкалы экрана ЭЛТ | ± 1,5 дБ при превышении диапазона индикации 70 дБ |
Уровень собственных шумов |
-100 дБм в полосе 10…1000 МГц (-95 дБм при полосе пропускания 30 кГц) -75 дБм в полосе 150 кГц…10 МГц |
Гармонические искажения | Не более -40 дБс при входном уровне, не превышающем установленного опорного уровня |
Негармонические искажения | Менее -60 дБс относительно опорного входного уровня, в режиме усреднения, при полосе обзора 5 МГц/дел. |
Интермодуляционные искажения 3-го порядка |
< -70 дБс в полосе 10…1000 МГц; вх. уровень –40 дБм < -45 дБс в полосе 150 кГц…10 МГц |
Спектральная плотность мощности фазовых шумов | -77 дБс/Гц при отстройке на 30 кГц от частоты 1 ГГц |
ВХОД | |
ВЧ вход | Соединитель N-типа; 50 Ом; КСВН < 1,35 |
Аттенюатор | 50 … 0 дБ с шагом 10 дБ, для установки отн. входного уровня |
МАРКЕРНЫЕ ИЗМЕРЕНИЯ | |
Режимы измерений | Частота, уровень, разность уровней, установка маркера на пик сигнала, установка центральной частоты по маркеру |
Дискретность измерений | 0,1 дБ; 1 кГц |
Количество маркеров | 2 |
Погрешность измерений | ± (0,1 дБ + погрешность лог. шкалы) |
АМ/ЧМ ДЕМОДУЛЯТОР | |
Девиация ЧМ сигнала | 30 / 75 / 120 кГц |
Выход АМ сигнала | Внутренний динамик; 3,5 мм разъём |
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ | |
Энергонезависимая память | Запись до 9 профилей |
Обработка спектрограмм | Удержание максимальных значений, усреднение (2, 4, 8, 16, 32 разверток), пошаговая развертка, «замораживание» |
Дистанционное управление | Через интерфейс RS-232С |
ОБЩИЕ ДАННЫЕ | |
Напряжение питания | 100/120/220/230 В (± 10 %), 50/60 Гц |
Габаритные размеры | 310 х 150 х455 мм |
Масса | 8,5 кг |
ОПЦИЯ 01 | |
Назначение | Трекинг генератор |
Частотный диапазон | 150 кГц…1000 МГц |
Выходной уровень | -50…0 дБм с разрешением 1 дБ |
Погрешность установки выходного уровня | ± 1 дБ на частоте 80 МГц, уровень 0 дБм |
Неравномерность АЧХ |
± 1 дБ при полосе обзора 10 МГц/дел ± 1,5 дБ при затухании 0 дБ во всем диапазоне частот |
Уровень гармоник | < -30 дБс (< -25 дБс в полосе 150 кГц…10 МГц) |
Защита выхода от внешнего источника | 30 дБм |
Выход | Соединитель N-типа; 50 Ом; КСВН < 2 |
ОПЦИЯ 02 | |
Назначение | Измеритель мощности |
Частотный диапазон | 10…2000 МГц (расширение до 2700 МГц) |
Диапазон измерений | -20…23 дБм (расширение до 30 дБм) |
Максимальный уровень | 40 дБм при коэф. заполнения не более 10 % и длительности импульсов не более 10 мс |
КСВН | < 1,25 (1,35 на 50 Ом) |
Погрешность измерений | ± (10 % + 1 ед. счета) |
Максимальное разрешение | 2 мкВт на пределе 1 мВт |
Единицы измерения | мВт или дБм |
Комплект поставки GSP-810
Наименование | Количество |
Анализатор спектра GSP-810 | 1 |
Шнур питания | 1 |
Программное обеспечение (3,5" дискета) | 1 |
Руководство по эксплуатации | 1 |
