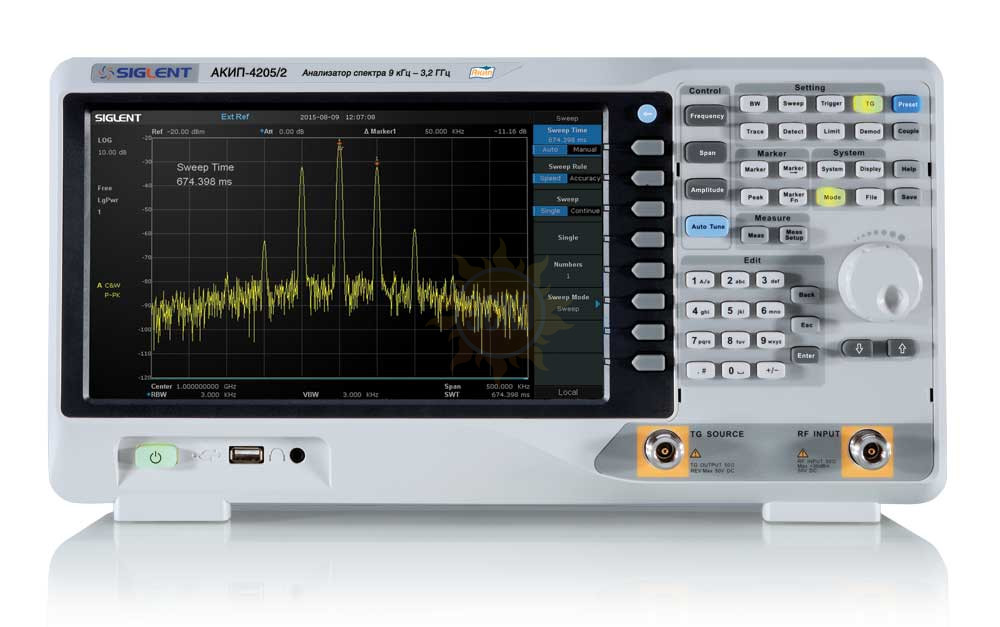

АКИП-4204/2 с трекинг генератором — Анализатор спектра
Недорогой универсальный инструмент частотного анализа, предназначенный для работы с сигналами в полосе частот от 9 кГц до 3 ГГц, анализатор спектра АКИП-4204 оснащен аттенюатором для установки ослабления в диапазоне 10 дБ … 50 дБ (шаг 10 дБ) с целью снижения мощности исследуемых сигналов (аттенюация входного уровня). Прибор обеспечивает высокоточные курсорные и маркерные измерения и в стандартной комплектации обладает внушительным переченем вычислительных возможностей. Предусмотрена возможность отображения спектра анализируемого сигнала не только в формате графических эпюр, но и в виде накопления статистики о частотных компонентах во временной области (спектрограмма с цветоразностным выделением – т.н. режим «водопад», «топографический»).
Особенности анализаторов спектра АКИП серии 4204:
- Частотный диапазон: 9 кГц...1,5 ГГц/ 3 ГГц/ 7,5 ГГц;
- Фазовый шум -95 дБн/Гц, отстройка на 10 кГц;
- Погрешность измерения амплитуды < 1,0 дБ;
- Уровень собственных шумов <-148 дБм;
- Разрешение полосы обзора: 1 Гц;
- Встроенный предусилитель;
- Опция: трекинг генератор 7,5 ГГц;
- Маркерные измерения;
- Диагональ экрана 21,5 см (разрешение 800х480);
- Интерфейсы USB, RS-232C/ VGA (на выбор), LAN.
Технические характеристики анализаторов спектра АКИП серии 4204:
Параметр | АКИП-4204 | АКИП-4204/1 | АКИП-4204/2 |
Частота | |||
Частотный диапазон | 9 кГц…3000 МГц | 9 кГц…1500 МГц | 9 кГц…7500 МГц |
Погрешность источника опорной частоты | ± 1×10-7 | ||
Полоса обзора | Нулевая; 100 Гц… 3 ГГц (разрешение 1 Гц) | ||
Плотность фазовых шумов |
-95 дБн/Гц, отстройка на 10 кГц -105 дБн/Гц, отстройка на 100 кГц -120 дБн/Гц, отстройка на 1 МГц |
-100 дБн/Гц, отстройка на 10 кГц -105 дБн/Гц, отстройка на 100 кГц -120 дБн/Гц, отстройка на 1 МГц |
-95 дБн/Гц, отстройка на 10 кГц -105 дБн/Гц, отстройка на 100 кГц -120 дБн/Гц, отстройка на 1 МГц |
Скорость развертки | 10 мс … 3000 с | ||
Полоса пропускания | |||
Полоса пропускания ПЧ | 1 Гц… 3 МГц (шаг 1-3-10) | ||
Полоса пропускания ПЧ | 1 Гц… 3 МГц (шаг 1-3-10) | ||
Погрешность установки полосы пропускания ПЧ | ± 5 % | ||
Полоса пропускания видео | 1 Гц…3 МГц (шаг 1-3-10) | ||
Амплитуда | |||
Диапазон измерений |
Собственный шум … +10 дБмВт (100 кГц … 2 МГц, предусилитель выключен) Собственный шум … +20 дБмВт (2 МГц … 3 ГГц) |
||
Максимальный входной уровень | 30 дБмВт, постоянное 25 В | ||
Опорный уровень | -100…30 дБмВт (шаг 1 дБ) | ||
Диапазон смещения опорного уровня (аттенюатор) | 0 дБ … 50 дБ (шаг 10 дБ) | ||
Погрешность измерения | ± 1,5 дБ на 100 МГц | ||
Погрешность логарифмической шкалы дисплея | ≤ 1% (в диапазоне индикации до 100 дБ) | ||
Средний уровень собственных шумов |
Предусилитель выключен: Опорный уровень ≤- 50 дБм -120 дБм: 100 кГц … 10 МГц -130 дБм: 10 МГц … 2,5 ГГц -120 дБм: 2,5 ГГц … 3 ГГц Предусилитель выключен: Опорный уровень ≤- 70 дБм -130 дБм: 100 кГц … 10 МГц -148 дБм: 10 МГц … 2,5 ГГц -140 дБм: 2,5 ГГц … 3 ГГц |
||
КСВ | < 1.5:1, (10 МГц … 3 ГГц, аттенюатор 10 дБ или 20) | ||
Гармонические искажения | < -70 дБн при входном уровне –40 дБмВт | ||
Интермодуляционные искажения 3-го порядка | < -70 дБн при входном уровне –30 дБмВт | ||
Входы | |||
ВЧ вход | Соединитель N-типа; 50 Ом | ||
Вход опорной частоты | Соединитель BNC-типа; 10 МГц; 0…10 дБм | ||
Дополнительные функции | |||
Маркер измерения частоты |
Разрешение: 1 Гц Погрешность: ± (измер. х погреш. ист. опорн. частоты + разреш.) |
||
Измерение мощности | Соотношение мощностей в смежных каналах; измерение мощности в канале | ||
Опция: трекинг генератор | |||
Диапазон частот | 5 МГц … 1,5/ 3/ 7,5 ГГц (в зависимости от модели) | ||
Выходной уровень | 0 … - 25 дБм (шаг 1 дБ) | ||
Неравномерность АЧХ | ± 3 дБ | ||
КСВ | < 2,0: 1 | ||
Соединитель | N-типа; 50 Ом | ||
Общие данные | |||
Дисплей | TFT ЖК-дисплей, разрешение 800 х 480, диагональ 21,5 см | ||
Интерфейс | USB, LAN, (RS232 или VGA)* | ||
Напряжение питания | 100…240 В, 50/ 60/ 400 Гц (35 Вт) | ||
Габаритные размеры | 410 х 210 х 136 мм | ||
Масса | 7 кг |
Комплект поставки АКИП-4204/2
№ | Наименование | АКИП-4204/2 |
АКИП-4204/2 с трекинг генератором |
Количество |
1. | Анализатор спектра АКИП-4204/2 | • | • | 1 |
2. | Встроенная опция трекинг-генератора | • | 1 | |
3. | Шнур питания | • | • | 1 |
4. | Кабель SMA-SMA 1 м | • | • | 1 |
5. | Кабель BNC-BNC 1,5 м | • | • | 1 |
6. | Антенна | • | • | 1 |
7. | N-BNC | • | • | 1 |
8. | N-SMA | • | • | 1 |
9. | SMA – 2.92 | • | • | 1 |
